Tesnenie z nehrdzavejúcej ocele s krytom zo sklenených vlákien je flexibilný tesniaci profil odolný voči vysokým teplotám určený pre priemyselné dvierka pecí, prístupové panely pecí, tepelné kryty, spracovateľské zariadenia a tesniace systémy OEM.

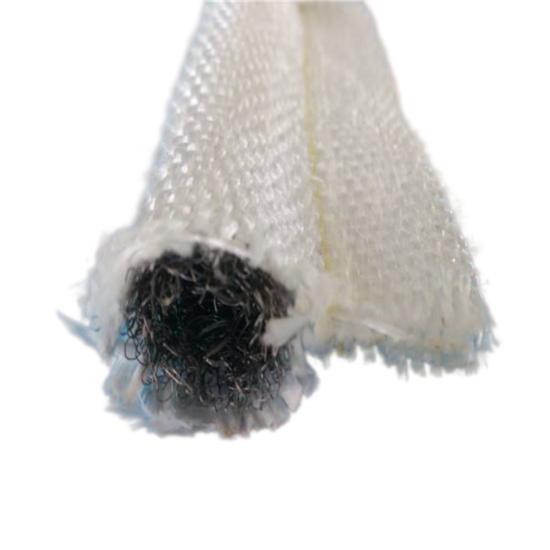

Tesnenie kombinuje vonkajší plášť z tkaných sklenených vlákien s vnútorným jadrom z nehrdzavejúcej ocele. Kryt zo sklenených vlákien poskytuje tepelnú izoláciu, flexibilitu a odolnosť proti oderu, zatiaľ čo jadro z nehrdzavejúcej ocele podopiera profil žiarovky a poskytuje pružnosť potrebnú pre opakované stlačenie a uvoľnenie.
Jeho charakteristická konštrukcia s hruškou a chvostom oddeľuje tesniacu plochu od montážnej plochy. Keď sa dvere alebo panel zatvoria, vystužená hruška sa stlačí proti dosadacej ploche, aby pomohla kompenzovať nerovnosti povrchu a tesniace medzery. Plochý chvost je potom možné mechanicky udržať pomocou spôn, skrutiek, nitov, upínacích tyčí alebo montážnych systémov špecifických pre dané zariadenie.
Spoločnosť BSTFLEX vyrába tesnenia zo sklenených vlákien s rôznymi priemermi hrudiek, šírkami koncov, celkovými dĺžkami a konštrukciami jadra z nehrdzavejúcej ocele podľa výkresov, vzoriek a požiadaviek aplikácie. Pre špeciálne podmienky tepelného tesnenia je možné vyvinúť aj rôzne povrchové úpravy a alternatívne materiály jadra.
objednávka (moq):
1platba:
EXW, FOB, CIF, DDP, FCA, etclodný prístav:
Shanghai, NingboTen/Tá/ToTesnenie z nehrdzavejúcej ocele s krytom zo sklenených vlákienje priemyselný tepelno-tesniaci profil určený pre dvierka pecí, prístupové panely pecí, vyhrievané kryty, spracovateľské zariadenia a tepelné systémy OEM. Kombinuje flexibilný tkaný vonkajší plášť zo sklenených vlákien s vnútorným jadrom z nehrdzavejúcej ocele, čím vytvára odolné tesnenie typu „buľka a chvost“ pre aplikácie vyžadujúce opakované stlačenie a spoľahlivé umiestnenie.
Sklolaminátový kryt tvorí vonkajšiu tepelnú bariéru a poskytuje flexibilitu okolo rovných úsekov, rohov a mierne nerovných tesniacich povrchov. Vo vnútri banky jadro z nehrdzavejúcej ocele pomáha udržiavať profil tesnenia a poskytuje mechanickú oporu počas opakovaných cyklov otvárania a zatvárania.
BSTFLEX vyrába na mierutesnenia zo sklenených vlákienv rôznych priemeroch banky, šírkach koncov, celkových dĺžkach a konštrukciách s jadrom z nehrdzavejúcej ocele. Tesnenia je možné vyvinúť podľa výkresov zákazníka, existujúcich vzoriek alebo rozmerov zariadení pre OEM a náhradné aplikácie.
Výkon tohto tesnenia v tvare žubrienky pochádza z interakcie medzi textilným krytom, kovovým jadrom a geometriou žiarovky a chvosta.
| Komponent | Materiál | Hlavná funkcia |
|---|---|---|
| Vonkajší kryt | Tkaná sklolaminátová tkanina | Tepelná ochrana, flexibilita a textilný povrch odolný voči oderu |
| Vnútorné jadro | Jadro z nehrdzavejúcej ocele | Podporuje cibuľku a zlepšuje odolnosť pri opakovanom stlačení |
| Žiarovka | Nerezové jadro obalené sklenenými vláknami | Vytvára primárnu kompresnú tesniacu oblasť |
| Chvost | Sklolaminátová tkanina | Poskytuje montážnu a upevňovaciu časť |
Tesnenie typu žubrienka používa stlačiteľnú žiarovku na vytvorenie tesnenia a plochý chvost na upevnenie tesnenia k zariadeniu.
Keď sa dvierka pece, panel pece alebo kryt zatvoria, dosadacia plocha stlačí banku. Jadro z nehrdzavejúcej ocele sa deformuje v rámci svojho určeného rozsahu stlačenia a zároveň pomáha banke zachovať si štrukturálnu integritu.
Vonkajší laminátový kryt sleduje pohyb jadra a vytvára flexibilný textilný kontaktný povrch medzi komponentmi zariadenia.
Keď sa dvere opäť otvoria, jadro z nehrdzavejúcej ocele pomáha žiarovke vrátiť sa do pôvodného tvaru. Vďaka tomu je táto konštrukcia obzvlášť vhodná pre zariadenia, ktoré sa počas prevádzky alebo údržby opakovane otvárajú a zatvárajú.
Materiál jadra má hlavný vplyv na výkon tesnenia žubrienky.
V porovnaní s mäkkým jadrom pozostávajúcim iba z vlákien poskytuje jadro z nehrdzavejúcej ocele väčšiu mechanickú výstuž a stabilitu profilu. To môže byť cenné tam, kde tesnenie čelí častým cyklom kompresie, vibráciám, manipulácii alebo mechanickému kontaktu.
Medzi typické výhody jadra z nehrdzavejúcej ocele patria:
Tkaná sklolaminátová tkanina sa široko používa v priemyselnom tepelnom tesnení, pretože kombinuje flexibilitu, rozmerovú stabilitu a užitočnú odolnosť voči zvýšeným teplotám.
Textilná konštrukcia umožňuje tesneniu ohýbať sa okolo geometrie zariadenia a prispôsobiť sa menším nerovnostiam a zároveň chrániť kovové jadro pred priamym kontaktom s okolitými komponentmi.
Pre aplikácie vyžadujúce iné povrchové vlastnosti môžu byť konštrukcie zo sklolaminátu vyvinuté aj s dodatočnými úpravami alebo nátermi podľa prevádzkových podmienok.
Tesnenia z laminátového krytu a nerezového jadra sa bežne používajú na priemyselné tesniace aplikácie so strednou až vysokou teplotou.
Porovnateľné priemyselné konštrukcie sú publikované pre prevádzkové teploty okolo 538 °C / 1000 °F. Skutočná povolená prevádzková teplota závisí od presného druhu sklolaminátu, konštrukcie jadra z nehrdzavejúcej ocele, šijacieho materiálu, podmienok kompresie a okolitého prostredia.
Pre nepretržitú prevádzku v blízkosti horného teplotného rozsahu spoločnosť BSTFLEX odporúča pred konečným výberom materiálu overiť skutočnú prevádzkovú teplotu, dobu expozície a podmienky inštalácie.
Ten/Tá/Totesnenie z nehrdzavejúcej ocele so sklenenými vláknami a jadrom z žubrienkymôže byť použitý v širokej škále tepelných zariadení vrátane:
Dvere priemyselných pecí sú vystavené opakovaným tepelným cyklom a častému otváraniu a zatváraniu. Tesnenie preto musí poskytovať tepelnú odolnosť aj konzistentné mechanické stlačenie.
Atesnenie dvierok rúry zo sklenených vlákiens jadrom z nehrdzavejúcej ocele poskytuje zosilnenú hrušku, ktorá dokáže vydržať zatvárací tlak dverí a zároveň zachovať definovaný tesniaci profil.
Montážny chvost je možné upevniť za prídržnú lištu alebo inými mechanickými upevňovacími metódami podľa konštrukcie rúry.
Prístupové panely pece a dvierka zariadení môžu mať odchýlky v tesniacej medzere v dôsledku výrobných tolerancií, tepelnej rozťažnosti a opakovanej prevádzky.
Stlačiteľná hruška tesnenia typu žubrienky pomáha kompenzovať tieto rozmerové zmeny účinnejšie ako tenká plochá textilná páska v mnohých aplikáciách tesnenia dverí.
Ak prevádzkové teploty prekračujú praktický rozsah štandardných konštrukcií zo sklenených vlákien, je možné zvážiť alternatívne materiály, ako je oxid kremičitý alebo keramická tkanina.
| Nehnuteľnosť | Jadro z nehrdzavejúcej ocele | Jadro zo sklenených vlákien |
|---|---|---|
| Mechanické vystuženie | Vyššia | Nižšie |
| Tvrdosť cibule | Štruktúrovanejšie | Mäkšie |
| Obnova kompresie | Vhodné na opakované cyklovanie | Závisí od hustoty lana |
| Prispôsobivosť | Riadené konštrukciou jadra | Vo všeobecnosti mäkké a pružné |
| Typická aplikácia | Priemyselné brány a opakovane cyklované panely | Všeobecné flexibilné tepelné tesnenie |
Nerezová oceľ aj Inconel sa môžu použiť ako kovová výstuž vo vnútri tesnenia žubrienky, ale nie sú zameniteľné v každej aplikácii.
Jadro z nehrdzavejúcej ocele sa často volí tam, kde je potrebné dobré mechanické vystuženie a tepelné vlastnosti pri praktických nákladoch na materiál.
Jadro z Inconelu môže byť výhodnejšie pre náročnejšie tepelné prostredia alebo aplikácie, kde samotné kovové jadro vyžaduje vyššiu teplotnú odolnosť.
Konečná voľba by mala byť založená na nepretržitej teplote, maximálnej teplote, atmosfére, mechanických cykloch a očakávanej životnosti, a nie len na názve materiálu.
Tesnenia typu Tadpole by mali byť prispôsobené skutočnej tesniacej medzere a montážnemu usporiadaniu, a nie len celkovej šírke.
BSTFLEX dokáže prispôsobiť:
| Typ produktu | Tesnenie proti vysokým teplotám |
|---|---|
| Vonkajší kryt | Tkaná sklolaminátová tkanina |
| Jadro | Jadro z nehrdzavejúcej ocele |
| Profil | Žiarovka s plochým uchytením |
| Teplotný rozsah | Závisí od triedy sklolaminátu, konštrukcie jadra a podmienok aplikácie |
| Priemer žiarovky | Vlastné |
| Šírka chvosta | Vlastné |
| Dĺžka | Vlastné |
| Aplikácia | Pece, kotly, tepelné dvere, panely a priemyselné zariadenia |
| Výroba OEM | Dostupné podľa výkresu alebo vzorky |
Náhradné tesnenie sa často musí zhodovať s existujúcim profilom zariadenia, a nie s katalógovou veľkosťou.
BSTFLEX dokáže vyrobiťtesnenia z nehrdzavejúcej ocele na mierupodľa:
Pre špeciálne aplikácie je možné vyvinúť aj alternatívne kryty a jadrá, vrátane silikónovej tkaniny, keramickej tkaniny, čadičovej tkaniny, aramidovej tkaniny, sieťoviny z nehrdzavejúcej ocele a sieťoviny Inconel.
Pre presnú cenovú ponuku uveďte nasledujúce informácie, kedykoľvek sú k dispozícii:
Ide o tepelné tesnenie typu „bulb and chvost“ vyrobené s vonkajším plášťom z tkaných sklenených vlákien, ktoré obklopuje vnútorné jadro z nehrdzavejúcej ocele. Bulb poskytuje kompresné tesnenie a chvost poskytuje montážnu plochu.
Jadro z nehrdzavejúcej ocele spevňuje tesnenie, podopiera tvar banky a poskytuje odolnosť počas opakovaných cyklov kompresie a uvoľnenia.
Medzi typické aplikácie patria priemyselné dvierka pecí, prístupové dvierka pecí, tepelné kryty, zariadenia na tepelné spracovanie, sušiarne, pece na práškové lakovanie a vykurovacie systémy OEM.
Áno. Spoločnosť BSTFLEX dokáže vyrobiť rôzne priemery žiaroviek, šírky koncov a celkové profily podľa tesniacej medzery zariadenia a návrhu inštalácie.
Áno. Inconelovú sieťovinu je možné zvoliť pre aplikácie vyžadujúce odlišný výkon kovového jadra. Správny materiál závisí od teploty, atmosféry a mechanických požiadaviek.
Áno. Na vývoj náhradného alebo originálneho profilu tesnenia je možné použiť existujúcu vzorku tesnenia, výkres prierezu alebo podrobné rozmery.
BSTFLEX vyrábakryt zo sklenených vlákien, jadro z nehrdzavejúcej ocele, tesnenia z žubrienkypre priemyselné pece, pecné zariadenia, zariadenia na tepelné spracovanie a tesniace systémy OEM.
Pošlite nám profil tesnenia, priemer banky, šírku chvosta, požadovanú dĺžku, prevádzkovú teplotu a množstvo. Ak vymieňate existujúce tesnenie, fotografie, výkresy alebo fyzické vzorky môžeme použiť na vývoj produktu a cenovú ponuku.
Pre ďalšie konštrukcie navštívte našuProduktový rad tesnení Tadpole a tesnení Tadpole.
predchádzajúce:
Hliníkové sklolaminátové tesnenie typu „tadpole“Ďalšie:
Tesnenie typu „tadpole“ so sklolaminátovým poťahom a sklolaminátovým jadromak máte otázky alebo návrhy,, zanechajte nám správu,my vám odpovieme hneď, ako to bude možné!
