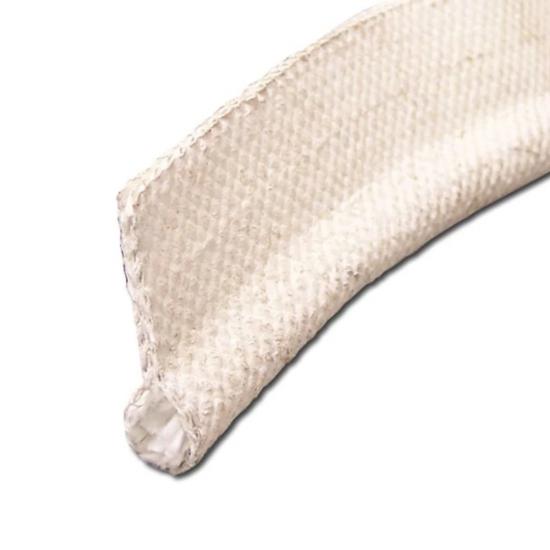

Tesnenie zo sklenených vlákien s povlakom z PTFE a sklolaminátu

Ten/Tá/ToTesnenie zo sklenených vlákien s povlakom z PTFE a sklolaminátuje flexibilné tepelnoizolačné riešenie vyvinuté pre dvere, kryty, klapky, potrubia, spoje panelov, kryty a ďalšie zariadenia vyžadujúce odolné tesnenie s dobrou chemickou odolnosťou a širokou teplotnou odolnosťou.

Jeho konštrukcia kombinujeTkaný sklenený vláknitý poťah s PTFE povlakomsjadro zo sklenených vlákienVonkajšia vrstva zo sklenených vlákien poskytuje odolný ochranný povrch, zatiaľ čo jadro zo sklenených vlákien tvorí stlačiteľnú tesniacu časť a pomáha tesneniu udržiavať si svoj profil počas inštalácie a opakovaného stlačenia.

Zaoblená žiarovka v tvare žubrienky je navrhnutá tak, aby sa dotýkala spájacieho povrchu, zatiaľ čo pripojený chvost poskytuje praktickú montážnu časť. Táto konfigurácia umožňuje tesneniu sledovať zakrivené alebo nerovné tesniace dráhy a poskytuje flexibilnú bariéru okolo dvierok, krytov a prístupových otvorov.

Spoločnosť BSTFLEX vyrába na mieru vyrobené tesnenia z vláknitých vlákien s PTFE povlakom pre zariadenia OEM, náhradné diely a špecializované tesniace systémy. Priemer žiarovky, rozmery chvosta, celková dĺžka a konfigurácia profilu je možné vyrobiť podľa požadovanej aplikácie.

Konštrukcia zo sklenených vlákien s PTFE povlakom a jadra zo sklenených vlákien

Toto tesnenie využíva dva doplnkové materiály, namiesto toho, aby sa spoliehalo na jednu vrstvu na vykonávanie každej funkcie. Vonkajšia tkanina zo sklenených vlákien s PTFE povlakom poskytuje odkrytú pracovnú plochu, zatiaľ čo jadro zo sklenených vlákien dodáva žubrienku telo a odolnosť.

Prečo používať kryt zo sklenených vlákien s PTFE povlakom?

Vonkajší plášť je vyrobený z tkaného sklolaminátu s PTFE povlakom. Táto kombinácia je užitočná tam, kde môže byť povrch tesnenia vystavený chemikáliám, vlhkosti, kontaminácii procesom alebo opakovaným zmenám teploty.

PTFE poskytuje chemicky odolný povrch, zatiaľ čo substrát zo sklenených vlákien prispieva k flexibilite a tepelnej stabilite. Tieto materiály spolu vytvárajú vonkajšiu vrstvu, ktorá je vhodná pre aplikácie, kde neošetrené textilné tesnenie nemusí poskytovať požadované povrchové vlastnosti.

• Konštrukcia z tkaných sklenených vlákien s PTFE povlakom
• Dobrá odolnosť voči mnohým priemyselným chemikáliám
• Flexibilná textilná štruktúra
• Vhodné pre opakované tepelné cyklovanie
• Odolné voči vlhkosti a vplyvom prostredia
• Užitočné pre aplikácie vyžadujúce nekovový tesniaci povrch
• Vhodné pre prevádzku pri nízkych teplotách, ak je správne špecifikované

Jadro zo sklenených vlákien pre flexibilnú kompresiu

Vnútorné jadro zo sklenených vlákien dodáva tesneniu zaoblený tesniaci profil. Na rozdiel od pevnej kovovej vložky je textilné jadro flexibilné a môže sa stlačiť pri zatváraní dverí alebo panelu.

Táto konštrukcia je obzvlášť užitočná, keď spájané povrchy nie sú dokonale rovnomerné. Banka sa môže pri stlačení deformovať a prispôsobiť sa zmenám v tesniacej dráhe, čím pomáha udržiavať kontakt pozdĺž spoja.

Jadro zo sklenených vlákien tiež udržiava celkové tesnenie ľahké a zároveň poskytuje štruktúru potrebnú pre konzistentný profil žubrienky.

Určené pre teplotné cykly a nerovný povrch

Priemyselné dvere a prístupové panely zriedkakedy zostávajú na jednej teplote. Počas prevádzky môže tesnenie prechádzať cyklom zahrievania, chladenia, kompresie a regenerácie.

Kryt zo sklenených vlákien s PTFE povlakom a jadro zo sklenených vlákien spolupracujú a vytvárajú flexibilnú konštrukciu, ktorá dokáže zvládnuť opakované tepelné zmeny. Profil žiarovky sa tiež dokáže prispôsobiť menším zmenám v dosadacej ploche, vďaka čomu je tento typ tesnenia vhodný pre nerovné alebo nepravidelné tesniace plochy.

Správne stlačenie je dôležité. Tesnenie by malo byť dostatočne stlačené, aby sa vytvorilo súvislé tesniace rozhranie bez nadmerného stlačenia jadra zo sklenených vlákien.

Teplotná odolnosť

Tesnenia zo sklenených vlákien s povlakom z PTFE sa bežne vyberajú pre aplikácie vyžadujúce odolnosť voči zvýšeným teplotám aj flexibilitu pri nízkych teplotách. Uvedená konštrukcia zo sklenených vlákien s povlakom z PTFE/jadra zo sklenených vlákien je špecifikovaná pre prevádzkový rozsah približne-100 °F až +500 °F (-73 °C až +260 °C). :contentReference[oaicite:1]{index=1}

Skutočná povolená prevádzková teplota tesnenia BSTFLEX by sa mala určiť podľa zvoleného PTFE povlaku, konštrukcie zo sklenených vlákien, hustoty jadra, podmienok kompresie, chemického vystavenia a prevádzkového prostredia.

Pre aplikácie mimo tohto rozsahu môže spoločnosť BSTFLEX vyhodnotiť alternatívne konštrukcie žubrienok s použitím rôznych materiálov krytu a jadra.

Vynikajúca voľba pre nízkoteplotné a kryogénne tesnenie

Jednou z dôležitých vlastností konštrukcií zo sklenených vlákien s povlakom z PTFE je ich schopnosť zostať flexibilnými pri podstatne nižších teplotách ako mnohé konvenčné tepelno-tesniace materiály.

Vďaka tomu je táto konštrukcia užitočná pre vybrané kryogénne a nízkoteplotné aplikácie, kde si tesnenie musí zachovať flexibilitu a nesmie sa stať nadmerne tuhým alebo krehkým.

V prípade kryogénnych systémov by sa mala celá tesniaca zostava posudzovať ako systém. Pred výberom konečného profilu tesnenia by sa mal zvážiť teplotný rozsah, tlak, médium, kompresia, tepelná kontrakcia a dizajn montáže.

Chemická odolnosť pre priemyselné tesnenia

PTFE sa široko volí tam, kde je dôležitou požiadavkou chemická odolnosť. Potiahnutý povrch zo sklenených vlákien poskytuje ochrannú vonkajšiu vrstvu, ktorá odoláva vystaveniu mnohým priemyselným kvapalinám a chemikáliám.

Vďaka tejto vlastnosti sú tesnenia zo sklenených vlákien s PTFE povlakom vhodné pre zariadenia, kde môžu byť konvenčné textilné kryty vystavené rozpúšťadlám, palivám, vlhkosti alebo procesným chemikáliám.

Chemická kompatibilita by sa mala vždy posúdiť vzhľadom na skutočnú koncentráciu, teplotu, čas expozície a chemickú kombináciu. Obzvlášť agresívne médiá a vysokoteplotné chemické prostredia môžu vyžadovať odlišnú materiálovú konštrukciu.

Kde sa používajú tesnenia z PTFE sklenených vlákien

Tesnenie z PTFE žubrienky pre dvierka rúry a zariadení

Vďaka konštrukcii s hruškou a chvostom je toto tesnenie obzvlášť užitočné na utesnenie obvodu. Hľuzovka slúži ako kompresný prvok, zatiaľ čo chvost poskytuje vyhradenú montážnu časť.

Keď sa dvere zatvoria, žiarovka sa stlačí proti protiľahlému povrchu. To vytvára súvislé tesniace rozhranie okolo otvoru a zároveň umožňuje tesneniu prispôsobiť sa malým rozmerovým variáciám.

Pre dvierka pecí, tepelné skrine, procesné komory a kryty zariadení je možné zvoliť profil tesnenia podľa dostupnej montážnej plochy a požadovanej kompresie.

Výhody konštrukcie zo sklenených vlákien PTFE

Profily tesnenia pre žubrienky na mieru

Tesnenia typu Tadpole nie sú obmedzené na jeden štandardný prierez. Požadovaný profil závisí od dostupného montážneho priestoru, kompresnej vzdialenosti a tvaru otvoru zariadenia.

Spoločnosť BSTFLEX dokáže vyrobiť zákazkové tesnenia z PTFE potiahnutých sklenených vlákien pre žubrienky na základe technických výkresov, fyzických vzoriek, rozmerov alebo špecifikácií aplikácie.

Technické špecifikácie

Tesnenie zo sklenených vlákien s PTFE povlakom

Túto konštrukciu tesnenia možno zvážiť pre zariadenia, kde je tepelné tesnenie kombinované s chemickým vystavením, tepelnými cyklami alebo požiadavkami na nízke teploty.

• Priemyselné dvierka pecí
• Kryty rúry
• Zariadenia na tepelné spracovanie
• Tesnenie klapky
• Tepelné kanály
• Spoje panelov
• Kryty zariadení
• Prístupové dvere
• Zariadenie na práškové lakovanie
• Automobilové tepelné zariadenia
• Kryogénne zariadenia
• OEM systémy tepelného tesnenia

Prečo si vybrať jadro zo sklenených vlákien namiesto kovového jadra?

Voľba medzi jadrom zo sklenených vlákien a kovovým jadrom závisí od mechanických a tepelných požiadaviek aplikácie.

Jadro zo sklenených vlákien poskytuje ľahkú, nekovovú vnútornú štruktúru s užitočnou flexibilitou a stlačiteľnosťou. Preto je atraktívne pre aplikácie, kde sa tesnenie musí ľahko deformovať, kopírovať nerovný povrch alebo sa vyhnúť vniknutiu kovovej súčasti do tesniaceho profilu.

Tesnenia s kovovým jadrom typu „tadpole“ môžu byť uprednostňované tam, kde je potrebná dodatočná štrukturálna výstuž, spätná pružina alebo mechanická pevnosť. Spoločnosť BSTFLEX vám môže pomôcť určiť, ktorá konštrukcia jadra je vhodná na základe teploty, kompresie, pohybu a požiadaviek na inštaláciu.

Sklolaminát s PTFE povlakom vs. nepotiahnutý sklolaminát

Inštalácia a kompresia

Tesnenie by malo byť nainštalované tak, aby tesniaca žiarovka priliehala k dosadacej ploche nepretržite po celom požadovanom obvode.

Montážny koniec by mal byť upevnený podľa konštrukcie zariadenia. V závislosti od aplikácie môžu vhodné spôsoby upevnenia zahŕňať mechanické upevňovacie prvky, upevňovacie kanály, spony alebo iné účelové montážne zariadenia.

Treba sa vyhnúť nadmernému stlačeniu. Tesnenie potrebuje dostatočný priestor na deformáciu a obnovenie bez trvalého stlačenia jadra zo sklenených vlákien.

Pri dverách a krytoch, ktoré sa často otvárajú, by montážne usporiadanie malo tiež zabrániť ťahaniu, skrúteniu alebo posunutiu tesnenia počas prevádzky.

Výroba OEM a náhradných tesnení

Spoločnosť BSTFLEX dodáva na mieru vyrobené tesnenia z PTFE sklolaminátu pre originálne aj náhradné diely.

Zákazníci OEM môžu poskytnúť výkresy alebo rozmerové špecifikácie pre vývoj nového tesnenia. V prípade projektov výmeny je možné na stanovenie požadovaného profilu použiť existujúcu vzorku tesnenia, fotografie a základné rozmerové informácie.

Ak sa pôvodné tesnenie stlačilo, stvrdlo alebo poškodilo, je dôležité zmerať pôvodnú montážnu plochu, a nie sa spoliehať iba na stlačené rozmery použitého tesnenia.

Ako určiť správne tesnenie z PTFE žubrienky

Nasledujúce informácie sú užitočné pri výbere tesnenia zo sklenených vlákien s PTFE povlakom:

1. Požadovaný priemer žiarovky
2. Šírka a hrúbka chvosta
3. Celková dĺžka tesnenia
4. Rozmery dverí, panelov alebo otvorov
5. Dostupný kompresný priestor
6. Normálna prevádzková teplota
7. Minimálna prevádzková teplota
8. Kontaktné chemikálie alebo procesné médiá
9. Očakávané tepelné cykly
10. Spôsob montáže
11. Vzorka alebo výkres existujúceho tesnenia

Poskytnutie týchto údajov umožňuje vybrať konštrukciu tesnenia podľa skutočných prevádzkových podmienok, a nie len podľa menovitého priemeru tesnenia.

Často kladené otázky

Čo je to tesnenie zo sklenených vlákien s PTFE povlakom?

Ide o tesnenie typu „bulba a chvost“, ktoré pozostáva z vonkajšieho plášťa zo sklenených vlákien s PTFE povlakom a vnútorného jadra zo sklenených vlákien. Bulba zabezpečuje kompresné tesnenie, zatiaľ čo chvost tvorí montážnu časť.

Na čo sa používa sklolaminátové jadro?

Jadro zo sklenených vlákien tvorí vnútorné telo tesniacej banky. Poskytuje flexibilitu, stlačiteľnosť a oporu profilu a zároveň umožňuje tesneniu prispôsobiť sa nerovnému povrchu.

Akú teplotu znesie tesnenie zo sklenených vlákien s PTFE povlakom?

Uvedená konštrukcia zo sklenených vlákien/jadra zo sklenených vlákien s PTFE povlakom je špecifikovaná pre teploty približne od -100 °F do +500 °F (od -73 °C do +260 °C). Skutočný výkon závisí od konkrétnych materiálov, profilu a prevádzkových podmienok. :contentReference[oaicite:2]{index=2}

Môžu sa tesnenia z PTFE sklolaminátu použiť v kryogénnych aplikáciách?

Môžu byť zvážené pre vybrané aplikácie tesnenia pri nízkych teplotách a kryogénnych teplotách, pretože konštrukcia zo sklenených vlákien s PTFE povlakom si dokáže zachovať flexibilitu aj pri nízkych teplotách. Celá aplikácia by sa mala preskúmať z hľadiska teploty, média, kompresie a tepelnej kontrakcie.

Sú tesnenia zo sklenených vlákien s PTFE povlakom chemicky odolné?

PTFE poskytuje vynikajúcu odolnosť voči mnohým chemikáliám, ale kompatibilita závisí od konkrétnej chemikálie, koncentrácie, teploty a podmienok expozície. Chemická kompatibilita by sa mala overiť pred konečným výberom materiálu.

Dá sa tesnenie vyrobiť na mieru?

Áno. Spoločnosť BSTFLEX dokáže vyrobiť vlastné priemery žiaroviek, rozmery chvosta, dĺžky a konfigurácie profilov na základe výkresov, vzoriek alebo požiadaviek aplikácie.

Dá sa toto tesnenie použiť na dvierkach rúry?

Áno. Profil s guľôčkovým chvostom je vhodný pre vybrané aplikácie tesnenia dvierok pecí, krytov a tepelných krytov, kde sú teplotné a chemické podmienky kompatibilné s konštrukciou zo sklenených vlákien PTFE.

Vyžiadajte si vlastné tesnenie z PTFE sklolaminátu

Ak potrebujeteTesnenie zo sklenených vlákien s PTFE potiahnutým vláknovým puklicom a jadrom zo sklenených vlákienPre rúry, klapky, potrubia, spoje panelov, tepelné kryty alebo aplikácie s nízkou teplotou dokáže spoločnosť BSTFLEX vyvinúť tesnenie podľa požadovaných rozmerov a prevádzkových podmienok.

Pošlite nám svojevýkres, existujúca vzorka tesnenia, rozmery, teplotný rozsah a podrobnosti o použitíNáš tím dokáže posúdiť vhodnú konštrukciu zo sklenených vlákien s PTFE povlakom a prispôsobený profil žubrienky pre vaše zariadenie.

Pre cenovú ponuku na zákazkové tesnenie zo sklenených vlákien s PTFE povlakom kontaktujte spoločnosť BSTFLEX.
