Odnímateľný izolačný kryt čerpadla

Spoločnosť BSTFLEX vyrába odnímateľné izolačné poťahy na čerpadlá pre priemyselné čerpadlá prepravujúce parný kondenzát, termálny olej, asfalt, živicu, lepidlá, chemikálie a iné procesné médiá citlivé na teplotu. Každý poťah je vyrobený presne podľa skutočnej geometrie čerpadla, nie vybraný z univerzálnej skladovej veľkosti.

Poťah prilieha na izolovanú časť telesa čerpadla a k nemu pripojené prípojky, pričom umožňuje plánovaný prístup k tesneniam, ložiskám, odtokom, odvzdušneniam, oblastiam spojky a montážnym bodom. Odnímateľnú konštrukciu je možné počas údržby otvoriť a znova namontovať bez potreby odrezávania a opätovného budovania konvenčnej izolácie.

Izolácia priemyselných čerpadiel bez zablokovania servisného prístupu

Čerpadlá spájajú zakrivené telesá, prírubové spoje, pätky podpory, priechody hriadeľov a blízke potrubia v kompaktnom priestore. Vďaka týmto vlastnostiam sa tuhá izolácia ťažko prispôsobuje a jej odstraňovanie je nepohoďné. Ponechanie odkrytého telesa čerpadla však môže vytvoriť prerušenie v inak izolovanej procesnej linke.

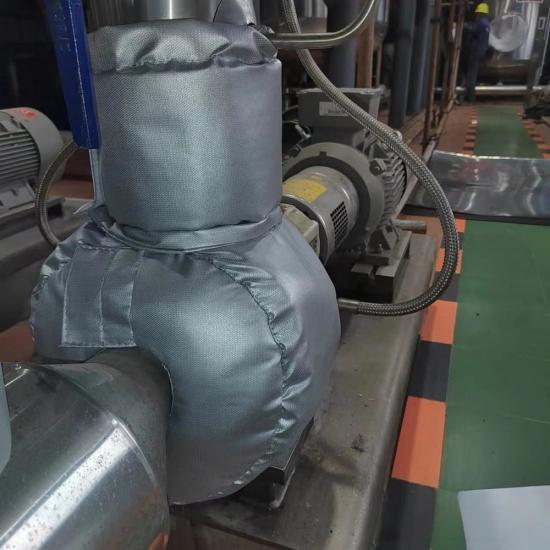

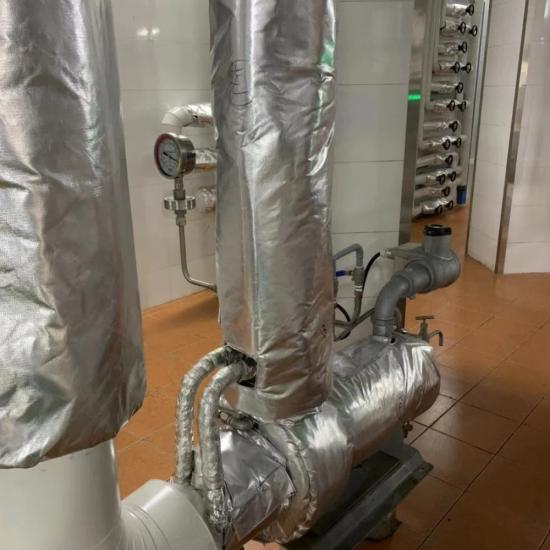

Izolačný plášť čerpadla vyrobený na mieru kopíruje profil zariadenia a zároveň oddeľuje oblasti, ktoré musia zostať prístupné. V závislosti od čerpadla a postupu údržby môže hotový systém využívať jeden obvinovací poťah alebo niekoľko očíslovaných sekcií. Rozdelené poťahy sú užitočné vtedy, keď technici potrebujú odstrániť sekciu telesa bez narušenia izolácie okolo sacích a výtlačných prípojok.

Na izoláciu čoho je poťah navrhnutý

• Teleso čerpadla alebo špirálová komora
• Sacie a výtlačné hrdlá
• Vybrané prírubové spoje
• Horúce procesné sekcie pripojené k telu čerpadla
• Odnímateľné inšpekčné kryty, kde je izolácia povolená
• Pridružené filtre alebo kompaktné tvarovky, ak sú zahrnuté v schválenom vzore

Hranica izolácie sa musí potvrdiť pred výrobou. Elektromotory, ventilačné otvory, kryty spojok, ložiskové skrine, mechanické tesnenia a iné komponenty citlivé na teplo alebo pohybujúce sa komponenty by sa nemali zakrývať, pokiaľ toto usporiadanie neschválil výrobca zariadenia a projektant.

Aplikácie

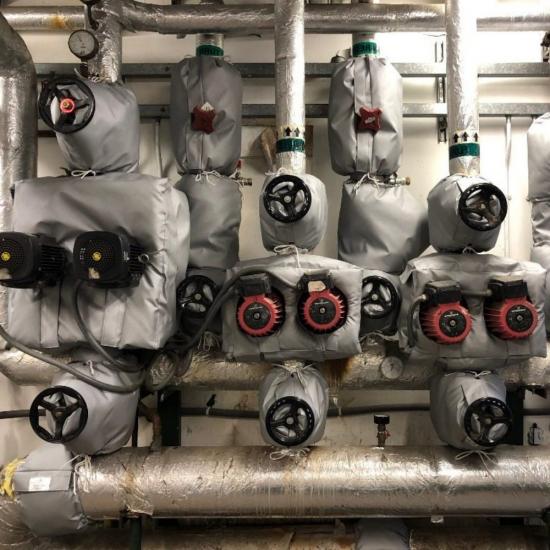

Odnímateľné izolačné poťahy na čerpadlá sa používajú tam, kde teleso čerpadla pracuje pri teplote vyššej alebo nižšej ako okolitá teplota a musí zostať dostupné na kontrolu. Medzi bežné aplikácie patria:

• Čerpadlá na cirkuláciu horúceho oleja
• Čerpadlá na parný kondenzát a tlakové čerpadlá
• Čerpadlá na prečerpávanie bitúmenu a asfaltu
• Procesné čerpadlá na živicu, lepidlá a polyméry
• Čerpadlá na prečerpávanie chemikálií
• Procesné čerpadlá pre potravinársky a nápojový priemysel
• Zubové čerpadlá a objemové čerpadlá
• Odstredivé procesné čerpadlá
• Lodné a offshore zariadenia
• Energetické systémy a pomocné systémy kotlov

Tento produkt je určený na izoláciu priemyselných zariadení. Nejde o kryt na domáce studňové čerpadlo, kryt na bazénové čerpadlo, protihlukovú deku na tepelné čerpadlo ani o samovyhrievací vak na ochranu pred zamrznutím. Aplikácie vyžadujúce aktívne vyhrievanie musia používať samostatne navrhnuté elektrické sprievodné vyhrievanie alebo vyhrievací systém.

Viacvrstvová konštrukcia

Finálny systém vrstiev sa vyberá podľa prevádzkovej teploty, média v čerpadle, prostredia inštalácie, dostupnej vôle a frekvencie odstraňovania. Typický odnímateľný izolačný poťah na čerpadlo obsahuje vonkajšiu ochrannú vrstvu, jadro z tepelnej izolácie, vnútornú tepluvzdornú výstelku a opakovane použiteľný upevňovací materiál.

Teplotná odolnosť sa musí posudzovať ako kompletná zostava. Tkanina, izolačné jadro, vložka, šijacia niť, upevňovacie prvky a vôle – to všetko ovplyvňuje, či je konštrukcia vhodná pre konkrétne čerpadlo.

Vlastný návrh vzorov a sekcií

Kryt čerpadla zvyčajne vyžaduje viac detailov vzoru ako jednoduchý plášť potrubia alebo príruby. Teleso môže mať na každej strane iný priemer a otvor na strane motora musí pasovať okolo hriadeľa alebo oblasti tesnenia bez kontaktu s pohyblivými časťami. Vypúšťacie zátky, vetracie otvory, tlakové prípojky a typové štítky musia byť tiež viditeľné.

BSTFLEX dokáže rozdeliť kryt na jednotlivé sekcie pre teleso, saciu prípojku a výtlačnú prípojku. Prekrývajúce sa chlopne môžu zmenšiť medzery medzi sekciami a zároveň umožniť nezávislé odstránenie jednej časti. Trvalé štítky môžu identifikovať číslo zariadenia, sekciu krytu a smer inštalácie.

Požadované merania

Pre nový izolačný plášť čerpadla sa uprednostňuje rozmerový výkres. Ak výkres nie je k dispozícii, na predbežný vývoj vzoru možno použiť fotografie a merania v teréne. Prosím, uveďte:

1. Výrobca čerpadla, model a typ čerpadla, ak sú k dispozícii
2. Celková dĺžka, šírka a výška telesa
3. Vonkajšie priemery sacieho a výtlačného potrubia
4. Vonkajšie priemery prírub, šírky a presahy skrutiek
5. Vzdialenosť a uhol medzi sacou a výtlačnou prípojkou
6. Umiestnenie hriadeľa, tesnenia, telesa ložiska a krytu spojky
7. Poloha vypúšťacích otvorov, vetracích otvorov, meradiel, konzol a montážnych pätiek
8. Požadované prístupové oblasti a preferovaný smer otvárania
9. Dostupná vôľa okolo čerpadla
10. Prevádzková teplota, procesné médiá a podmienky na pracovisku

Fotografie by mali zobrazovať čerpadlo spredu, zozadu, z oboch strán a zhora. Ak existuje akákoľvek neistota o tom, ktoré komponenty by mali zostať mimo krytu, označte zamýšľanú hranicu izolácie priamo na fotografii.

Možnosti upevnenia

Usporiadanie uzáveru závisí od teploty, vibrácií, dostupného priestoru a frekvencie otvárania krytu. D-krúžky a popruhy poskytujú nastaviteľné napnutie pre mnohé bežné priemyselné čerpadlá. Háčiky z nehrdzavejúcej ocele, pružiny a viazací drôt možno zvoliť tam, kde sa uprednostňuje celokovový upevňovací systém.

Uzávery by mali byť umiestnené tam, kde k nim má personál údržby bezpečný prístup. Nemali by byť umiestnené pri stene, pod čerpadlom alebo v blízkosti rotujúceho zariadenia. Na zjednodušenie manipulácie pri nosení ochranných rukavíc možno pridať vystužené pútka na ťahanie.

Úvahy o kontrole a údržbe

Pred odstránením alebo inštaláciou krytu musí byť čerpadlo vypnuté a zabezpečené podľa postupu závodu. Po inštalácii skontrolujte, či plášť neobmedzuje hriadeľ, spojku, chladiaci prúd vzduchu, cestu vypúšťania alebo prístup potrebný na rutinné kontroly.

Počas plánovanej údržby skontrolujte, či kryt nemá kontaminovanú izoláciu, poškodené švy, uvoľnený hardvér alebo zhoršenie stavu v dôsledku tepla. Mokré alebo chemicky kontaminované izolačné jadro by sa malo preskúmať, namiesto toho, aby sa len znova zakrylo. Pred opätovnou inštaláciou by sa malo skontrolovať aj tesnosť čerpadla a potrubia.

Udržiavanie tepla, ochrana personálu a stabilita procesu

Izolácia odkrytého telesa čerpadla môže pomôcť znížiť nežiaduci prenos tepla medzi procesom a okolitým pracovným priestorom. Pri vyhrievaných médiách môže kryt podporovať udržiavanie tepla v tele čerpadla. Môže tiež znížiť priame vystavenie horúcim povrchom v obývaných priemyselných priestoroch.

Skutočný tepelný výsledok závisí od teploty povrchu, okolitých podmienok, typu izolácie, hrúbky, pokrytia a kvality inštalácie. Ak sa vyžaduje špecifická teplota vonkajšieho povrchu alebo hodnota tepelných strát, uveďte konštrukčné podmienky, aby bolo možné konštrukciu posúdiť vzhľadom na cieľ projektu.

OEM a náhradné kryty čerpadiel

BSTFLEX podporuje prototypy, malé projektové množstvá a opakované dodávky OEM. Kryty možno vyrobiť na základe technických výkresov, meraní na mieste, kartónových alebo látkových šablón, fotografií alebo schválenej fyzickej vzorky. Pre opakované programy možno zahrnúť čísla dielov, štítky sekcií, identifikáciu zákazníka a požiadavky na balenie.

Pri náhradách vysvetlite, prečo sa predchádzajúci kryt vymieňa. Priama kópia nemusí vyriešiť problémy spôsobené nesprávnymi vôľami, neprístupnými uzávermi, kontamináciou, nadmernou hmotnosťou alebo nevhodnou hranicou izolácie. Fotografie nainštalovaného a odstráneného krytu pomáhajú identifikovať potrebné konštrukčné zmeny.

Súvisiace izolačné kryty a materiály

• Odnímateľné izolačné prikrývky a plášte
• Odnímateľný izolačný kryt príruby
• Odnímateľné izolačné plášte ventilov
• Vlastný odnímateľný izolačný kryt filtra
• Sklolaminátová tkanina potiahnutá silikónom pre izolačné kryty
• Výroba vlastných odnímateľných izolačných prikrývok

Často kladené otázky

Je motor čerpadla zahrnutý vo vnútri izolačného krytu?

Kryt je zvyčajne navrhnutý okolo telesa čerpadla a schválených horúcich častí, nie okolo elektromotora. Vetranie motora, ložiská, spojky, tesnenia a pohyblivé komponenty musia zostať voľné, pokiaľ výrobca zariadenia neschválil iné usporiadanie.

Môže jeden kryt pasovať na rôzne modely čerpadiel?

Iba vtedy, ak sú vonkajšia geometria, polohy pripojenia a požadované prístupové body dostatočne podobné. Pre spoľahlivé prispôsobenie by sa mal každý model čerpadla alebo rozmerová skupina posudzovať samostatne.

Môžu byť zahrnuté sacie a výtlačné príruby?

Áno. Príruby môžu byť začlenené do hlavného krytu alebo izolované samostatnými odnímateľnými krytmi prírub. Samostatné sekcie zvyčajne poskytujú pohodlnejší prístup, keď si údržbu vyžaduje iba jedno pripojenie.

Dá sa kryt použiť vonku?

Vonkajšie konštrukcie sú k dispozícii s vhodnými vonkajšími tkaninami, chránenými švami a zohľadnením odvodnenia. Odolnosť voči poveternostným vplyvom závisí od celkového dizajnu, nielen od povrchovej úpravy tkaniny, preto je potrebné posúdiť orientáciu a body vniknutia vody.

Poskytuje tento kryt ochranu proti zamrznutiu?

Izolácia spomaľuje prenos tepla, ale nevytvára teplo. Tam, kde sú možné podmienky mrazu, môže systém okrem odnímateľného izolačného krytu vyžadovať správne navrhnutý ohrev alebo iný aktívny zdroj tepla.

Môže BSTFLEX skopírovať existujúci izolačný plášť čerpadla?

Áno. Pošlite nepoškodenú vzorku alebo vzorku s jasne označenými poškodenými oblasťami. Rozmerové potvrdenie sa stále odporúča, pretože staršie kryty sa mohli počas prevádzky natiahnuť, zmrštiť alebo zmeniť.

Vyžiadajte si vlastný izolačný kryt čerpadla

Pošlite výkres čerpadla, model zariadenia, prevádzkovú teplotu, množstvo a fotografie spoločnosti BSTFLEX. Pred potvrdením výrobnej špecifikácie skontrolujeme hranicu izolácie, rozloženie sekcií, materiály, spôsob upevnenia a prístup k údržbe.
