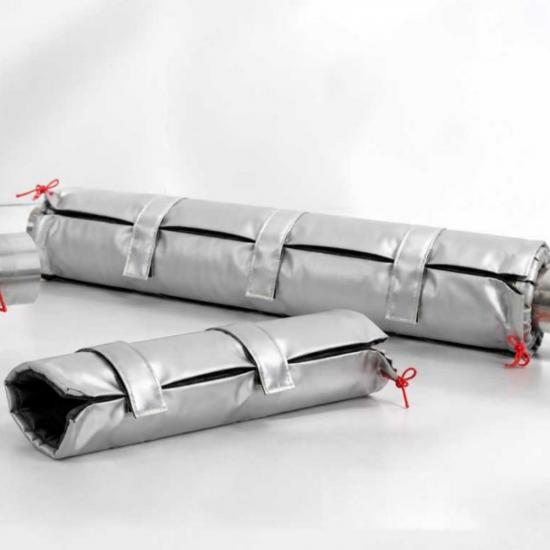

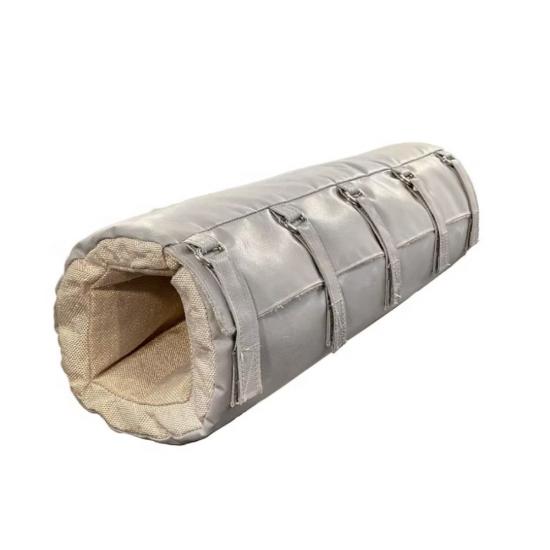

Odnímateľný izolačný plášť potrubia

Odnímateľný izolačný plášť na potrubie je flexibilný, opakovane použiteľný tepelný kryt vyrobený pre časť priemyselného potrubia, ktorá musí zostať prístupná. Poskytuje alternatívu k opätovnej montáži konvenčnej izolácie po kontrole, zváraní, prácach na tepelných trasách alebo plánovanej údržbe.

BSTFLEX vyrába každý plášť podľa priemeru potrubia, požadovanej izolovanej dĺžky, prevádzkovej teploty, okolitého prostredia a dostupného inštalačného priestoru. Dlhé potrubné trasy možno rozdeliť na očíslované modulárne sekcie, aby pracovníci údržby odstránili len tú časť, ktorá je potrebná pre danú prácu.

Určené pre priemyselné rovné časti potrubia

Táto produktová stránka sa týka odnímateľnej izolácie pre rovné potrubia. Príruby, čerpadlá, ventily, kolená, odbočky a redukcie majú odlišné tvary a servisné požiadavky a lepšie sa izolujú pomocou špeciálne prispôsobených krytov. Udržiavanie týchto produktov oddelene poskytuje presnejší vzor a uľahčuje objednávanie náhradných dielov.

Typické miesta zahŕňajú odkryté časti potrubia medzi trvalou izoláciou, kontrolné body, miesta zvarov, prípojky tepelných trás, zóny prístupu k prístrojom a krátke potrubné kusy, ktoré sa pravidelne demontujú. Plášť môže prekrývať susednú izoláciu, aby sa zmenšili otvorené medzery pri zachovaní jasnej línie demontáže.

Bežné aplikácie

• Potrubia na rozvod pary a vracanie kondenzátu
• Potrubia na termálny olej a horúci olej
• Vyhrievané chemické a procesné potrubia
• Prípojky kotlov a výmenníkov tepla
• Potrubia pre energetické zariadenia
• Potrubné systémy v rafinériách a petrochemickom priemysle
• Potrubia na spracovanie potravín a nápojov
• Potrubia v lodných strojovniach
• OEM stroje a potrubia montované na rámoch
• Elektricky alebo parou vyhrievané priemyselné potrubia

Dostupné konfigurácie plášťov

Plášť pre jedno rovné potrubie

Jednodielna obopínacia sekcia s pozdĺžnym uzáverom. Táto konštrukcia je vhodná pre definovanú dĺžku potrubia, kde možno plášť otvoriť a odobrať bez prekážok zo strany blízkeho zariadenia.

Modulárne sekcie izolácie potrubia

Dlhšie trasy možno rozdeliť na zvládnuteľné sekcie. Každá sekcia môže niesť trvalý identifikačný štítok s číslom línie, polohou a poradím inštalácie. Prekrývajúce sa konce pomáhajú zmenšiť medzery medzi susednými plášťami.

Plášť pre prístup ku kontrole a zvarom

Krátky odnímateľný plášť možno nainštalovať cez zvar, kontrolný bod alebo testovacie miesto, ktoré vyžaduje pravidelný prístup. Okolitá trvalá izolácia zostáva nenarušená, zatiaľ čo prístupový plášť sa odstráni.

Plášť pre vyhrievané potrubie

Plášť možno vytvarovať okolo schválených káblov tepelných trás, parných trás a pripojovacích skriniek. Tepelná trasa je samostatný inžiniersky systém. Pred potvrdením konštrukcie plášťa musia byť poskytnuté požiadavky na umiestnenie, teplotnú triedu a prístup pre údržbu.

Vonkajší izolačný plášť na potrubie

Vonkajšie vyhotovenia môžu využívať vonkajšie tkaniny odolné voči poveternostným vplyvom, chránené švy a inštalačné detaily, ktoré zabraňujú vniknutiu vody. Orientácia je dôležitá: uzávery, presahy a švy by mali byť umiestnené tak, aby sa voda nemohla hromadiť vo vnútri izolácie.

Možnosti materiálu a konštrukcie

Žiadna jednotlivá teplota materiálu by sa nemala považovať za menovitú hodnotu celého plášťa potrubia. Kompletná konštrukcia zahŕňa vonkajšiu tkaninu, izolačné jadro, vložku, šijaciu niť, spojovacie prvky a detaily inštalácie. Všetky komponenty musia byť posúdené vzhľadom na skutočné prevádzkové a expozičné teploty.

Informácie potrebné na výrobu

Plášte na rovné potrubia sú jednoduchšie ako kryty ventilov alebo čerpadiel, ale výsledné osadenie stále závisí od presných rozmerov. Prosím, uveďte:

1. Vonkajší priemer holého potrubia
2. Požadovaná dĺžka izolácie
3. Prevádzková teplota a maximálna krátkodobá expozícia
4. Požadovaná hrúbka izolácie alebo cieľová povrchová teplota
5. Vonkajší priemer priľahlej trvalej izolácie
6. Poloha zvarov, svoriek, podpier, štítkov a prístrojov
7. Detaily elektrického alebo parného ohrevu
8. Orientácia potrubia: horizontálna, vertikálna alebo šikmá
9. Dostupná vôľa pre uzávery a demontáž plášťa
10. Vnútorné, vonkajšie, umývacie, olejové alebo chemicky exponované podmienky
11. Množstvo, číslovanie sekcií a požiadavky na balenie

Ak už potrubie má izoláciu, ujasnite si, či bude nový plášť pokrývať holé potrubie, nahradí kompletnú izolačnú zostavu alebo bude slúžiť len ako odnímateľný vonkajší kryt. Ide o odlišné konštrukcie, ktoré vyžadujú odlišné výsledné priemery.

Poloha uzáveru a švu

Pozdĺžny uzáver by mal zostať po inštalácii viditeľný a prístupný. Na horizontálnom potrubí by nemal byť umiestnený tam, kde sa môže hromadiť vytekajúca kvapalina alebo dažďová voda. Na vertikálnych potrubiach musia presahy sekcií a spôsob podopretia zabrániť skĺznutiu plášťa a izolačného jadra nadol.

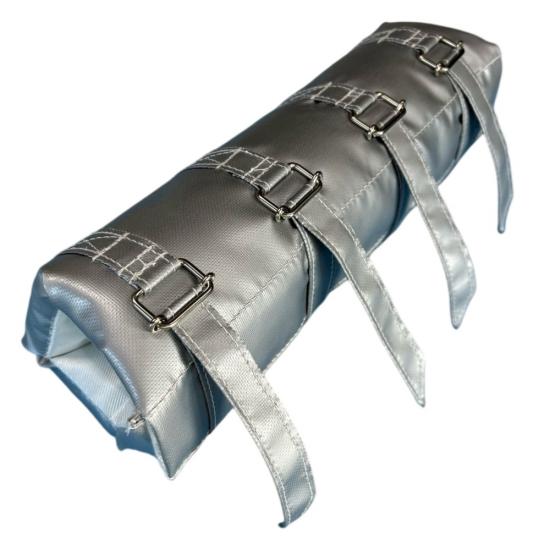

D-krúžky s popruhmi poskytujú nastaviteľné napnutie pre mnohé vnútorné priemyselné aplikácie. Tam, kde je potrebný celokovový uzáver, možno použiť háčiky z nehrdzavejúcej ocele, pružiny a viazací drôt. Správna voľba závisí od expozičnej teploty, vibrácií, frekvencie prístupu a praxe na pracovisku.

Inštalácia

1. Potvrďte, že je bezpečné pristupovať k potrubiu podľa prevádzkového postupu závodu.
2. Skontrolujte, či je povrch potrubia bez aktívnych únikov a podmienok, ktoré by mohli poškodiť izoláciu.
3. Priraďte identifikačný štítok plášťa k správnej sekcii potrubia.
4. Umiestnite plášť vložkou smerom k potrubiu a uzáverom smerom k schválenej strane.
5. Oviňte plášť rovnomerne bez prekrútenia izolačného jadra.
6. Postupne zapojte uzávery tak, aby sa napätie rozložilo pozdĺž švu.
7. Skontrolujte koncové presahy, priľahlé kryty, podpery a prístup na kontrolu.
8. Potvrďte, že nainštalovaný plášť neprekáža prístrojom, pohyblivým častiam ani požadovanému vetraniu.

Odnímateľný plášť, obal potrubia alebo trvalá izolácia?

Horúca prevádzka, studená prevádzka a ochrana proti zamrznutiu

Pre horúce potrubia sa konštrukcia zvyčajne volí tak, aby sa znížil prenos tepla a teplota prístupného povrchu pri zachovaní prístupu na údržbu. Pri nízkoteplotných potrubiach vyžaduje kontrola kondenzácie kontinuálny a správne utesnený systém parozábrany. Bežný prešívaný plášť pre horúcu prevádzku by sa nemal automaticky špecifikovať pre chladenú alebo kryogénnu prevádzku.

Izolácia spomaľuje prenos tepla, ale teplo nevytvára. Potrubia vystavené mrazu môžu okrem izolácie vyžadovať správne navrhnutý systém vyhrievania (heat-tracing). Plášť musí byť kompatibilný s návrhom vyhrievania a nesmie zakrývať pripojovacie skrinky alebo kontrolné body, ktoré musia zostať prístupné.

Kontrola a opätovné použitie

Po odstránení položte plášť na čistý a suchý povrch namiesto toho, aby ste ho ostro skladali alebo ťahali po podlahe. Pred opätovnou inštaláciou skontrolujte vonkajší kryt, vložku, švy, spojovacie prvky a izolačné jadro. Mokrá, stlačená alebo chemicky kontaminovaná izolácia už nemusí poskytovať zamýšľaný výkon.

Povrch potrubia by sa mal pred opätovnou inštaláciou plášťa skontrolovať z hľadiska netesností a korózie. Ak je korózia pod izoláciou predmetom záujmu projektu, plán kontroly a systém náterov musí určiť vlastník aktíva alebo kvalifikovaný inžinier.

OEM a dodávky pre projekty

BSTFLEX dodáva prototypy plášťov, náhradné diely a opakovanú výrobu pre priemyselné projekty a výrobcov zariadení. Plášte možno vyrobiť podľa potrubných noriem, výkresov, meraní na mieste, šablón alebo schválených vzoriek. Možnosti zahŕňajú čísla zariadení, označenia sekcií, značky smeru inštalácie, špeciálne balenie a materiálové kombinácie špecifické pre projekt.

Pre dlhé potrubné trasy poskytnite harmonogram sekcií s uvedením množstva, dĺžky a identifikačného čísla každého plášťa. To pomáha priradiť každý hotový diel k jeho miestu inštalácie a zjednodušuje budúce objednávky náhradných dielov.

Súvisiace produkty odnímateľnej izolácie

• Odnímateľné izolačné prikrývky a plášte
• Odnímateľný izolačný kryt príruby
• Odnímateľný izolačný kryt čerpadla
• Odnímateľné izolačné plášte ventilov
• Tkanina zo sklenených vlákien potiahnutá silikónom pre izolačné plášte
• Výroba zákazkových odnímateľných izolačných prikrývok

Často kladené otázky

Vyrábajú sa odnímateľné izolačné plášte potrubí v štandardných veľkostiach?

Možno ich zoskupiť podľa bežného priemeru a dĺžky potrubia, ale konečná veľkosť musí zohľadňovať aj hrúbku izolácie, priľahlú izoláciu, uzávery, presahy a vôľu na mieste. Odporúčajú sa rozmery špecifické pre projekt.

Môže byť niekoľko plášťov spojených pozdĺž jednej potrubnej trasy?

Áno. Modulárne sekcie možno inštalovať postupne s prekrývajúcimi sa koncami. Číslované štítky pomáhajú tímom údržby znova nainštalovať každú sekciu do správnej polohy.

Môže plášť zakrývať prírubu alebo koleno na konci potrubia?

Dá sa vytvarovať tak, aby sa stretol s priľahlým krytom, ale príruby a kolená sú zvyčajne lepšie obslúžené vlastnými odnímateľnými sekciami. Samostatné kryty poskytujú presnejšie prispôsobenie a umožňujú otvorenie jedného komponentu bez odstránenia kompletného plášťa potrubia.

Dá sa vyrobiť plášť pre elektricky vyhrievané potrubie?

Áno, za predpokladu, že je dodaný návrh vyhrievania, umiestnenie káblov, teplotná klasifikácia a požadované prístupové body. Izolačný plášť nenahrádza ovládacie prvky systému vyhrievania ani elektrickú ochranu.

Dá sa ten istý plášť použiť pre horúce aj chladené potrubia?

Nie automaticky. Izolácia pre horúcu prevádzku a kontrola pár pre studenú prevádzku majú odlišné konštrukčné požiadavky. Chladené a kryogénne aplikácie vyžadujú špecifické posúdenie kondenzácie, parotesného tesnenia, švov a prienikov.

Môže BSTFLEX vyrobiť náhradné plášte potrubí podľa vzorky?

Áno. Pôvodný priemer potrubia a požadovanú inštalovanú dĺžku by ste mali stále potvrdiť, pretože starý plášť sa mohol počas prevádzky natiahnuť, stlačiť alebo zmeniť.

Vyžiadajte si vlastný izolačný návlek na potrubie

Pošlite priemer potrubia, izolovanú dĺžku, prevádzkovú teplotu, požiadavku na izoláciu, množstvo a fotografie inštalácie spoločnosti BSTFLEX. Posúdime materiály, dĺžku sekcie, usporiadanie uzáverov a presahy pre váš potrubný systém.
