Odnímateľný izolačný kryt kolena a potrubnej tvarovky

Priemyselné potrubné tvarovky narúšajú jednoduchý valcový tvar priamej rúry. Kolená meňujú smer, T-kusy vytvárajú odbočky a redukcie spájajú rôzne priemery rúr. Tieto zmeny skomplikovávajú strihanie, lícovanie a odstraňovanie konvenčnej izolácie bez vzniku medzier.

BSTFLEX vyrába snímateľné izolačné poťahy presne podľa skutočnej geometrie kolien, T-kusov, redukcií a súvisiacich tvaroviek. Každý poťah je navrhnutý tak, aby nadväzoval na izoláciu priľahlého potrubia a zároveň zachovával prístup k tvarovke, zvarom a okolitým komponentom. Opakovane použiteľnú konštrukciu je možné počas inšpekcie alebo údržby zobrať a po dokončení prác znova namontovať.

Tvarovky pokryté týmto produktom

• 90-stupňové potrubné kolená
• 45-stupňové potrubné kolená
• Ohyby s dlhým a krátkym polomerom
• Spätné ohyby a 180-stupňové kolená
• Rovnaké a redukované T-kusy
• Koncentrické redukcie
• Excentrické redukcie
• Y-tvarovky a odbočkové spoje
• Spojky a skrutkovania, kde sa vyžaduje tvarovaný tepelný kryt
• Vlastné zvárané prechody a nepravidelné potrubné tvarovky

Príruby, ventily, čerpadlá a priame potrubné úseky majú svoje vlastné snímateľné izolačné produkty. Oddelenie týchto komponentov umožňuje poťahu tvarovky kopírovať správny tvar a povoľuje údržbárskym tímom otvoriť iba tú časť, ktorá vyžaduje servis.

Prečo potrubné tvarovky vyžadujú tvarovanú izoláciu

Plochá obdĺžniková deka sa pri omotaní okolo zahnutého kolena môže pokrčiť alebo odtiahnuť. Na T-kuse sa musia správne zarovnať tri potrubné otvory. Redukcia vyžaduje dva rôzne koncové priemery a riadený prechod medzi nimi. Ak vzor nezodpovedá tvarovke, izolácia sa môže v jednej oblasti stlačiť a v druhej zanechať otvorenú medzeru.

BSTFLEX používa tvarované panely, segmentované krivky, zosilnené švy a prispôsobené otvory na kopírovanie týchto profilov. Prekrývacie chlopne môžu prepojiť poťah s priľahlým plášťom priameho potrubia alebo trvalou izoláciou. Cieľom je praktická snímateľná zostava, nie voľný pult omotaný okolo nepravidelného komponentu.

Typické priemyselné aplikácie

• Parné a kondenzátne potrubia
• Cirkulačné systémy teplonosného oleja
• Rozvody horúcej vody a technologického ohrevu
• Chemické a petrochemické potrubia
• Ráfinérske a energetické zariadenia
• Pripojenia kotlov a výmenníkov tepla
• Linky na spracovanie potravín a nápojov
• Potrubia v lodných strojovniach
• Výfukové potrubia a potrubia pre vysokoteplotné plyny
• OEM skidy a potrubné rozvody kompaktných strojov

Dizajny poťahov pre rôzne tvary tvaroviek

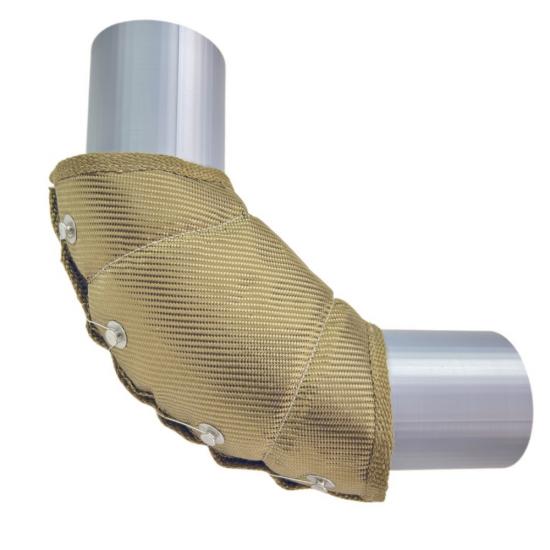

Segmentovaný izolačný poťah na koleno

Segmentovaný vzor kopíruje ohyb potrubného kolena. Počet a tvar panelov závisia od uhla kolena, polomeru osi, priemeru rúry a hrúbky izolácie. Uzáver je možné umiestniť na vonkajšiu alebo vnútornú stranu ohybu podľa dostupného priestoru.

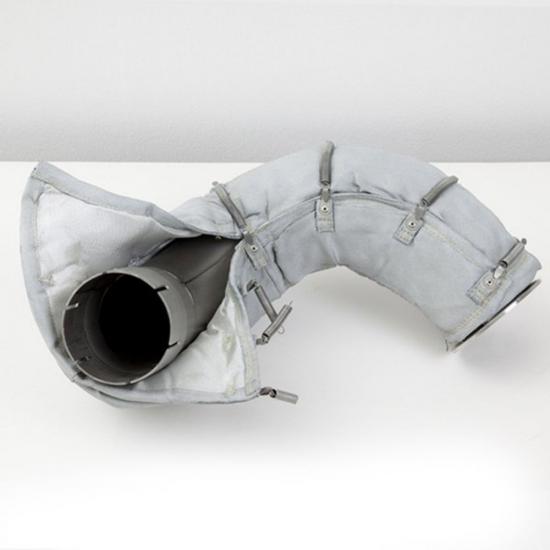

Delený plášť na koleno

Dvojdielna alebo viacdielna konštrukcia sa môže použiť, keď je koleno blízko steny, podlahy alebo susedného potrubia. Samostatné sekcie zmenšujú priestor potrebný na inštaláciu a umožňujú nezávislé odstránenie jednej strany.

Izolačný poťah na T-kus

Poťah na T-kus obsahuje otvory pre hlavné potrubie a odbočku. Rovnaké T-kusy a redukované T-kusy vyžadujú rôzne vzory. Je potrebné potvrdiť uhol odbočky, priemery rúr a dostupnú priamu dĺžku na všetkých troch stranách.

Izolačný plášť na redukciu

Plášť redukcie zabezpečuje prechod medzi dvoje priemermi rúr. Koncentrické redukcie sú vo všeobecnosti symetrické okolo osi, zatiaľ čo pri excentrických redukciách je potrebné pred vytvorením vzoru identifikovať plochú stranu a orientáciu inštalácie.

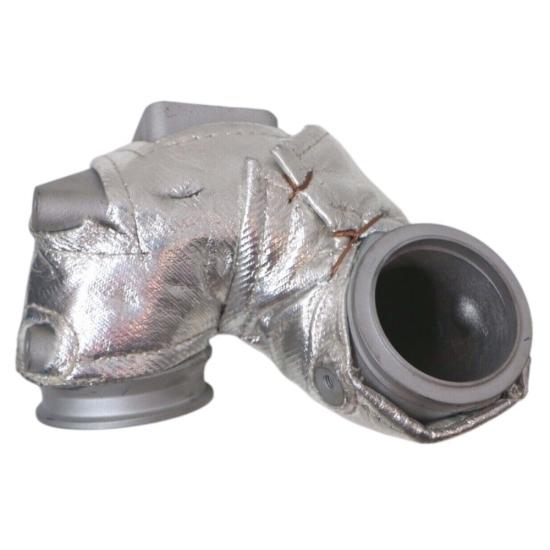

Poťah na prispôsobený prechod

Vyrobené prechody, zvárané odbočky a neštandardné tvarovky je možné pokryť na základe výkresu, šablóny, trojrozmerného merania alebo fyzickej vzorky. Fotografie z viacerých uhlov pomáhajú potvrdiť priestor na inštaláciu a polohu uzáveru.

Možnosti materiálov

Kompletný kryt musí byť navrhnutý s ohľadom na prevádzkovú teplotu. Teplota uvedená v materiálovom liste sa automaticky nestáva menovitou hodnotou hotového výrobku. Je potrebné zohľadniť vonkajšiu tkaninu, výstelku, izolačné jadro, niť, spojovacie prvky, hrúbku a podmienky inštalácie.

Ako zmerať potrubné koleno

Pre štandardné koleno uveďte nasledujúce informácie:

1. Vonkajší priemer potrubia
2. Uhol kolena, zvyčajne 45 alebo 90 stupňov
3. Polomer stredovej osi, ak je známy
4. Konštrukcia s dlhým alebo krátkym polomerom
5. Dostupná dĺžka rovnej tangenty na každom konci
6. Vonkajší priemer susednej izolácie potrubia
7. Požadovaná hrúbka izolácie
8. Umiestnenie zvarov, podpier, odvodnení, trasovania a prístrojov
9. Vzdialenosť od stien, podláh a susedných potrubí
10. Preferované umiestnenie uzáveru a smer demontáže

Ak nie je známy polomer stredovej osi, pošlite fotografiu bočného pohľadu na štvorec s meradlom a zaznamenajte vzdialenosť medzi referenčnými bodmi stredovej osi potrubia. Pre neštandardné vyrobené ohyby sa odporúča výkres alebo fyzická šablóna.

Ako zmerať T-kusy a redukcie

Pre T-kus zaznamenajte priemer hlavného potrubia, priemer odbočky, uhol odbočky a rozmery od stredu ku koncu vo všetkých smeroch. Uveďte, či ide o rovnaký T-kus alebo redukčný T-kus. Zahrňte dostatočnú rovnú dĺžku, aby kryt prekrýval susednú izoláciu.

Pre redukciu uveďte veľký a malý priemer potrubia, celkovú dĺžku redukcie a orientáciu inštalácie. Pri excentrickej redukcii jasne identifikujte, či je plochá strana hore, dole alebo na boku. Fotografie by mali zobrazovať redukciu v jej inštalovanej polohe.

Pripojenie k susednej izolácii potrubia

Kryt tvarovky by mal priliehať k susednej izolácii bez toho, aby nútil tímy údržby odstraňovať zbytočne dlhú časť plášťa potrubia. V závislosti od priemeru potrubia, teploty a preferencií na pracovisku možno použiť koncové klapky, sťahovacie šnúry, popruhy alebo tvarované presahy.

Keď susedné potrubie používa odnímateľné plášte, každý komponent môže dostať svoje vlastné identifikačné číslo. Keď má susedné potrubie trvalú izoláciu a kovové opláštenie, kryt tvarovky musí byť dimenzovaný podľa hotového vonkajšieho priemeru, nielen podľa samotného holého potrubia.

Umiestnenie uzáveru a inštalačná vôľa

Dobre navrhnutý kryt musí byť odnímateľný v priestore, ktorý je k dispozícii okolo tvarovky. Najrýchlejší uzáver nie je užitočný, ak smeruje k stene alebo inému potrubiu. Projektový výkres alebo fotografie by mali zobrazovať preferovaný smer otvárania a priestor dostupný na uvoľnenie popruhov, pružín alebo viazacieho drôtu.

Na horizontálnom vonkajšom potrubí by mali byť švy a presahy umiestnené tak, aby sa zabránilo vniknutiu vody. Na vertikálnych tvarovkách môže konštrukcia vyžadovať dodatočnú podporu, aby sa izolačné jadro a časti krytu počas prevádzky neposúvali nadol.

Postup inštalácie

1. Dodržiavajte postup závodu pri prístupe k potrubnému systému a práci okolo neho.
2. Potvrďte, že tvarovka nevykazuje aktívne netesnosti a poškodenia.
3. Identifikujte správny kryt a smer inštalácie.
4. Umiestnite stred tvarovaného krytu nad koleno, T-kus alebo redukciu.
5. Pred utiahnutím uzáverov zarovnajte každý otvor potrubia.
6. Upevňovacie prvky doťahujte postupne, aby ste predišli stiahnutiu krytu zo stredu.
7. Usporiadajte koncové presahy okolo susednej izolácie.
8. Skontrolujte, či zostávajú prístupné odtoky, meradlá, podpery a kontrolné body.

Kontrola a opätovná inštalácia

Po odstránení udržiavajte kryt v suchu a vyhnite sa ostrému skladaniu, ktoré môže poškodiť alebo posunúť izolačné jadro. Pred opätovnou inštaláciou skontrolujte vložku, švy, upevňovacie prvky a tvarované panely. Mokré, kontaminované alebo silne stlačené jadro by sa malo posúdiť pred vrátením krytu do prevádzky.

Povrch tvarovky a oblasti zvarov by sa mali kontrolovať podľa plánu údržby zariadenia. Odnímateľná izolácia poskytuje prístup, ale nenahrádza program vlastníka na kontrolu korózie, netesností alebo mechanickej integrity.

OEM a náhradná výroba

BSTFLEX dokáže vyrobiť prototypy, projektové množstvá a opakované OEM kryty potrubných tvaroviek. Výrobné informácie možno vyvinúť z výkresov, meraní, šablón, fotografií alebo schválenej vzorky. Pre identifikáciu na mieste možno pridať čísla zariadení, čísla potrubí, inštalačné šípky, označenia sekcií a projektové balenie.

Pri výmene existujúceho krytu uveďte, či pôvodný kryt správne sedel, a identifikujte akékoľvek problematické uzávery, otvorené medzery alebo body kolízie. Kopírovanie opotrebovanej vzorky bez týchto informácií môže viesť k zopakovaniu rovnakého problému s inštaláciou.

Súvisiace produkty odnímateľnej izolácie

• Odnímateľné izolačné prikrývky a plášte
• Odnímateľný izolačný plášť na potrubie
• Odnímateľný izolačný kryt na prírubu
• Odnímateľný izolačný kryt na čerpadlo
• Odnímateľné izolačné plášte na ventily
• Výroba zákazkových odnímateľných izolačných prikrývok

Často kladené otázky

Môže jeden kryt kolena pasovať na kolená s dlhým aj krátkym polomerom?

Nie spoľahlivo. Kolená s dlhým a krátkym polomerom majú odlišné zakrivenia a celkové rozmery. Pred výrobou je potrebné potvrdiť správny polomer alebo rozmery tvarovky.

Môže sa kryt 90-stupňového kolena použiť na 45-stupňové koleno?

Nie. Uhol mení geometriu panelu, koncové polohy a usporiadanie uzáverov. Vyžadujú sa samostatné vzory.

Mal by byť T-kus zahrnutý v plášti rovného potrubia?

Samostatný kryt T-kusa je zvyčajne vhodnejší. Presnejšie kopíruje tvar odbočky a umožňuje otvoriť T-kus bez odstránenia dlhých častí rovného potrubia.

Môže sa kryt napojiť na existujúcu kovovú izoláciu potrubia?

Áno. Uveďte vonkajší priemer hotovej existujúcej izolácie a opláštenia, nielen priemer holého potrubia. Kryt tvarovky potom možno navrhnúť s vhodným koncovým presahom.

Môže sa kryt použiť na tvarovky so sledovaním tepla (heat-traced)?

Áno, po preskúmaní rozloženia sledovania, prevádzkových limitov a prístupových bodov. Elektrické pripojenia a ovládacie prvky, ktoré vyžadujú kontrolu, musia zostať prístupné.

Dokáže BSTFLEX vyrobiť kryty pre neštandardné vyrobené tvarovky?

Áno. Možno použiť kótovaný výkres, šablónu, trojrozmerné meranie alebo fyzickú vzorku. Odporúča sa viacero fotografií na potvrdenie orientácie a dostupného inštalačného priestoru.

Vyžiadajte si zákazkový izolačný kryt na potrubnú tvarovku

Pošlite priemer potrubia, typ tvarovky, uhol, polomer, rozmery, prevádzkovú teplotu, množstvo a inštalačné fotografie spoločnosti BSTFLEX. Skontrolujeme vzor, rozloženie sekcií, konštrukciu materiálu, uzávery a napojenie na susednú izoláciu.
