Izolačný plášť odvádzača kondenzátu

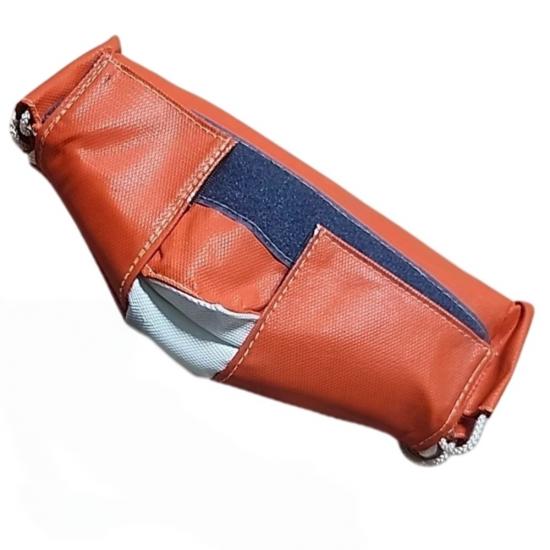

Izolačný plášť odvádzača kondenzátu je odnímateľný tepelný kryt tvarovaný okolo priemyselného odvádzača kondenzátu a jeho schváleného izolačného okraja. Pomáha uzavrieť izolačnú medzeru medzi parným potrubím a kondenzačným potrubím a zároveň umožňuje personálu údržby dosiahnuť na odvádzač kvôli testovaniu, čisteniu alebo výmene.

Spoločnosť BSTFLEX vyrába každý plášť podľa nainštalovaného odvádzača, a nespolieha sa len na menovitú veľkosť potrubia. Typ odvádzača, rozmery telesa, usporiadanie pripojenia, orientácia, integrovaný filter, bod odkalovania a prístup k testu ovplyvňujú konečný tvar.

Prečo parné odvádzače potrebujú odnímateľný plášť

Odvádzače kondenzátu si vyžadujú pravidelné monitorovanie, pretože nečistoty, opotrebovanie, upchatie a vnútorné poruchy môžu ovplyvniť spôsob, akým kondenzát a vzduch opúšťajú parný systém. Pri testovaní alebo otváraní odvádzača môže byť potrebné odstrániť trvalú izoláciu. Po odstránení sa nie vždy dá správne obnoviť do pôvodného stavu.

Opakovane použiteľný plášť sa dá otvoriť bez zničenia izolačnej zostavy. Po kontrole a opätovnom uvedení odvádzača do prevádzky sa dá zvyčajne znova nainštalovať ten istý kryt. Otvory a odnímateľné chlopne je možné umiestniť okolo miest, ku ktorým majú technici prístup.

• Poskytuje odnímateľný tepelný kryt okolo schváleného tela odvádzača
• Pomáha znížiť počet horúcich povrchov v servisných priestoroch
• Umožňuje prístup na testovanie a preventívnu údržbu
• Možnosť uchytenia integrovaných sitiek, zátok a odvzdušňovacích prípojok
• Podporuje opakované odstránenie a opätovnú inštaláciu
• Môže byť označený číslom odvádzača alebo umiestnením parného systému

Overte, či je možné izolovať odvádzač pary

Nie každý odvádzač kondenzátu by mal byť úplne uzavretý. Niektoré termostatické alebo teplotne reagujúce odvádzače sú ako súčasť svojho prevádzkového cyklu závislé od tepelných strát z tela. Zakrytie nesprávnej oblasti môže zmeniť čas odozvy alebo narušiť normálnu prevádzku.

Pred objednaním plášťa si overte povolenú hranicu izolácie s výrobcom odvádzača kondenzátu, technikom zariadenia alebo so špecifikáciou systému. Vždy, keď je to možné, uveďte značku, model a princíp fungovania odvádzača. Spoločnosť BSTFLEX vyrába kryt podľa schválenej hranice, ale neurčuje, či je možné izolovať odvádzač neznámeho typu.

Typy parných odvádzačov

Po potvrdení požiadaviek na izoláciu je možné pre rôzne konštrukcie sifónov zvážiť zákazkové plášte:

• Termodynamické diskové odvádzače kondenzátu
• Plavákové a termostatické odvádzače kondenzátu
• Invertované vedrové odvádzače kondenzátu
• Termostatické odvádzače s vyváženým tlakom
• Bimetalické odvádzače pary
• Tlakové kondenzačné zariadenia
• Odvádzače kondenzátu s integrovanými filtrami
• Odchytávacie stanice zostavené so spojkami, prírubami a testovacími ventilmi

Vzor krytu musí zodpovedať skutočnej orientácii inštalácie. Horizontálny sifón, vertikálny sifón a zostava univerzálneho konektora môžu vyžadovať rôzne uzávery a prístupové body, aj keď je veľkosť pripojenia rovnaká.

Čo môže bunda obsahovať

V závislosti od schváleného návrhu projektu môže plášť pokrývať iba telo odvádzača alebo siahať cez vybrané pripojenia. Pre susedné uzatváracie ventily, príruby a filtre sú často vhodnejšie samostatné kryty, pretože každý komponent je potom možné servisovať nezávisle.

• Teleso odvádzača pary
• Schválené oblasti pripojenia vstupu a výstupu
• Integrované telo sitka
• Odnímateľná prístupová klapka pre uzáver sitka
• Tvarovaný otvor okolo odvzdušňovacieho ventilu
• Testovanie prístupu k portu alebo senzoru
• Identifikačné okienko alebo trvalý štítok zariadenia
• Prekrytie s izoláciou susedného potrubia

Materiálová konštrukcia

Teplotný limit jednej látky nie je menovitou hodnotou hotového plášťa. Kompletná zostava zahŕňa izolačné jadro, vnútornú vložku, závit, upevňovacie prvky a montážne detaily. Výber materiálu musí byť založený na prevádzkovej teplote a vonkajších podmienkach vystavenia.

Požadované informácie o meraní

Výkres modelu pasce je preferovaným východiskovým bodom. Ak výkres nie je k dispozícii, poskytnite jasné fotografie a nasledujúce rozmery:

1. Výrobca a model pasce, ak je známy
2. Princíp alebo typ fungovania pasce
3. Vonkajší priemer vstupného a výstupného potrubia
4. Závitové, zváracie, prírubové alebo univerzálne pripojenie
5. Celková dĺžka, šírka a výška karosérie
6. Rozmery od stredovej čiary k karosérii
7. Orientácia inštalácie a smer prúdenia kondenzátu
8. Poloha a veľkosť uzáverov filtrov, zátok a odvzdušňovacích ventilov
9. Testovacie body, umiestnenia senzorov a oblasti, ktoré musia zostať viditeľné
10. Vonkajší priemer izolácie susedného potrubia
11. Vzdialenosť od podláh, stien, podpier a blízkych ventilov
12. Informácie o prevádzkovej teplote, tlaku a prostredí

Fotografie by mali zobrazovať sifon z oboch strán, podľa možnosti zhora aj zdola. Schválenú hranicu izolácie a požadovaný smer otvárania vyznačte priamo na fotografiách.

Prístup na testovanie a údržbu

Odvádzače kondenzátu je možné skontrolovať pomocou teploty, ultrazvuku alebo iných metód schválených v závode. Plášť je možné na testovanie úplne odstrániť alebo môže obsahovať prístupovú klapku, ak je miesto testovania známe. Usporiadanie prístupu by sa malo dohodnúť pred výrobou, aby klapka počas bežnej prevádzky neodkrývala zbytočnú plochu.

Uzávery sita, odvzdušňovacie ventily a odtokové cesty musia zostať použiteľné. Kryt by nemal smerovať únik alebo vypúšťaný kondenzát do izolačného jadra. Ak má odlučovač kondenzátu viacero komponentov, očíslované jednotlivé kryty zvyčajne poskytujú lepší prístup ako jeden nadrozmerný kryt.

Rozloženie plášťa pre stanicu parného odvádzača

Kompletná odvádzacia stanica môže obsahovať predradený uzatvárací ventil, sitko, odvádzač kondenzátu, spätný ventil, uzatvárací ventil za ním a spojovacie potrubie. Tieto komponenty nemusia byť uzavreté jedným krytom. Modulárne usporiadanie umožňuje otvorenie a výmenu každej položky bez odstránenia izolácie z kompletnej stanice.

Spoločnosť BSTFLEX dokáže vyrobiť samostatné označené plášte pre odvádzač, susedné ventily, príruby a časti potrubia. Prekrytie koncov pomáha pri spájaní jednotlivých krytov bez ich trvalého spojenia.

Inštalácia

1. Skontrolujte, či plášť zodpovedá číslu odvádzača, modelu a miestu inštalácie.
2. Dodržujte postup závodu pre prácu v blízkosti živých alebo izolovaných parných zariadení.
3. Pred inštaláciou izolácie skontrolujte sifón a pripojenia, či v ňom nedochádza k aktívnemu úniku.
4. Plášť umiestnite tak, aby ste neblokovali odtokové, testovacie alebo kontrolné body.
5. Zarovnajte vstupné a výstupné otvory s priľahlou izoláciou potrubia.
6. Uzávery zatvárajte postupne a rovnomerne rozdeľte napätie.
7. Overte, či sú značky, smer toku a požadované ovládacie prvky viditeľné.
8. Uistite sa, že plášť neprekáža v prevádzke odvádzača alebo v jeho odvodňovaní.

Kontrola a opätovné použitie

Odstráňte plášť podľa postupu údržby zariadenia a položte ho na čistý a suchý povrch. Pred opätovnou inštaláciou skontrolujte vonkajší kryt, vložku, švy, upevňovacie prvky a izolačné jadro. Mokrú alebo chemicky kontaminovanú izoláciu by ste mali skontrolovať, a nie ju opäť uzavrieť.

Nepoužívajte plášť na zakrytie aktívneho úniku. Akékoľvek netesné spojenie, poškodený odvádzač alebo chybný komponent musia byť opravené a zabezpečené pred opätovným uvedením izolačného krytu do prevádzky.

Vonkajšie plášte parných odvádzačov

Vonkajšie zachytávače vody vyžadujú starostlivú kontrolu vnikania vody. Tkaniny odolné voči poveternostným vplyvom je možné kombinovať s chránenými švami, vhodnými prekrytiami a inštaláciou s ohľadom na odvodňovanie. Uzáver by mal zostať prístupný a nemal by smerovať k miestu, kde sa môže hromadiť dažďová voda alebo kondenzát.

Izolácia znižuje prenos tepla, ale nezaručuje ochranu pred zamrznutím počas odstavenia alebo výpadku dodávky pary. Projekty v chladnom počasí môžu okrem odnímateľného plášťa vyžadovať doprovodné vykurovanie, odvodnenie alebo iné technické opatrenia.

Dodávka OEM a náhradných dielov

BSTFLEX podporuje prototypy, projekty výmeny zariadení a opakovanú výrobu OEM. Plášte je možné vyrobiť z technických výkresov, rozmerov poľa, fotografií, šablón alebo schválených vzoriek. Trvalé štítky môžu obsahovať číslo odvádzača, číslo potrubia, sekciu plášťa a smer inštalácie.

Pri výmene identifikujte akýkoľvek problém s predchádzajúcim plášťom, ako napríklad zablokovaný prístup k testovaniu, rušenie odvzdušňovacieho ventilu, ťažké uzávery alebo nesprávna orientácia. Tieto informácie umožňujú novému vzoru problém opraviť namiesto jeho jednoduchého kopírovania.

Súvisiace odnímateľné izolačné produkty

• Odnímateľné izolačné prikrývky a bundy
• Odnímateľný izolačný plášť potrubia
• Odnímateľný izolačný kryt kolena a potrubného spoja
• Odnímateľný izolačný kryt príruby
• Odnímateľné izolačné plášte ventilov
• Odnímateľný izolačný kryt filtra na mieru
• Výroba odnímateľných izolačných prikrývok na mieru

Často kladené otázky

Môže byť každý odvádzač kondenzátu pokrytý izoláciou?

Nie. Niektoré konštrukcie odvádzačov môžu závisieť od tepelných strát alebo môžu mať oblasti, ktoré musia zostať odkryté. Pred objednaním si overte povolenú hranicu izolácie s výrobcom odvádzača, technikom zariadenia alebo so špecifikáciou systému.

Môže byť súčasťou bundy integrované sitko?

Áno, ak vzor umožňuje vhodný prístup k uzáveru filtra, sitku a miestu odkalovania. Samostatná klapka alebo delená klapka môžu uľahčiť údržbu.

Je možné, aby jedna bunda pasovala na niekoľko modelov pascí?

Iba vtedy, keď sú vonkajšie rozmery, polohy pripojení, prevádzková orientácia a požadované prístupové body dostatočne podobné. Každý model by sa mal skontrolovať pred priradením k rovnakému vzoru.

Mali by byť v plášti odvádzača kondenzátu zahrnuté uzatváracie ventily?

Samostatné plášte ventilov sú zvyčajne praktickejšie. Umožňujú servis ventilu alebo odvádzača bez odstránenia celej izolácie stanice.

Dá sa pasca otestovať bez odstránenia celého plášťa?

Prístupovú klapku je možné pridať, ak je známy schválený testovací bod. Niektoré metódy kontroly môžu stále vyžadovať úplné odstránenie v závislosti od postupu zariadenia a konštrukcie odlučovača.

Dá sa bunda používať vonku?

Áno. Vonkajšia tkanina, švy, prekrytia, uzávery a smer inštalácie musia byť zvolené s ohľadom na poveternostné podmienky. Vonkajšia izolácia by sa mala pravidelne kontrolovať aj na prenikanie vody.

Vyžiadajte si izolačný plášť odvádzača pary na mieru

Pošlite spoločnosti BSTFLEX model odvádzača kondenzátu, veľkosť pripojenia, orientáciu pri inštalácii, prevádzkovú teplotu, množstvo, fotografie a dostupné výkresy. Pred potvrdením výrobnej špecifikácie skontrolujeme schválené hranice izolácie, materiály, usporiadanie uzáveru a prístup pre údržbu.
