Odnímateľný izolačný plášť výmenníka tepla

Odnímateľný izolačný plášť výmenníka tepla je tepelný kryt navrhnutý okolo schválených povrchov priemyselných zariadení na prenos tepla. Môže znížiť počet exponovaných horúcich oblastí a zároveň umožňuje technikom dosiahnuť na kryty, hlavy, dosky, trysky a ďalšie servisné body počas kontroly alebo údržby.

Spoločnosť BSTFLEX vyrába každý plášť podľa výkresov zariadenia, rozmerov v teréne, fotografií, šablón alebo schválenej vzorky. Konštrukcia je rozdelená podľa spôsobu otvárania a servisu výmenníka tepla, takže údržbárske tímy môžu odstrániť iba potrebné izolačné časti.

Typy výmenníkov tepla

Rôzne konštrukcie výmenníkov tepla vyžadujú rôzne izolačné vzory. Typ zariadenia, postup údržby a povolené hranice izolácie musia byť potvrdené pred výrobou.

• Doskové výmenníky tepla
• Tesnené doskové výmenníky tepla
• Spájkované doskové výmenníky tepla
• Rúrkové výmenníky tepla
• Plášte a telesá výmenníkov tepla
• Hlavy kanálov a odnímateľné koncové kryty
• Zariadenia na rekuperáciu tepla
• Priemyselné chladiče oleja a procesné výmenníky
• Zariadenia na prenos tepla kotlov a kondenzátu
• Zostavy výmenníkov na mieru montované na lyžinách

Vzduchom chladené výmenníky tepla a rebrované povrchy na prenos tepla sú závislé od prúdenia vzduchu. Ventilátory, rebrá, vetracie cesty a iné aktívne povrchy na prenos tepla nesmú byť uzavreté, pokiaľ výrobca zariadenia výslovne neschválil usporiadanie izolácie.

Izolačný plášť doskového výmenníka tepla

Doskový výmenník tepla má zvyčajne pevnú rámovú dosku, pohyblivú prítlačnú dosku, zväzok dosiek, uťahovacie skrutky, pripojovacie otvory a nosný rám. Izolačný plášť musí obopnúť telo bez toho, aby bránil prístupu k identifikačným štítkom, odtokom, otvorom alebo uťahovacím komponentom, ktoré vyžadujú kontrolu.

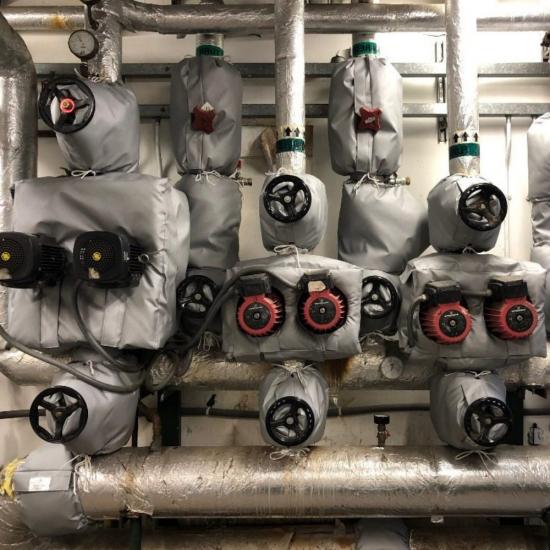

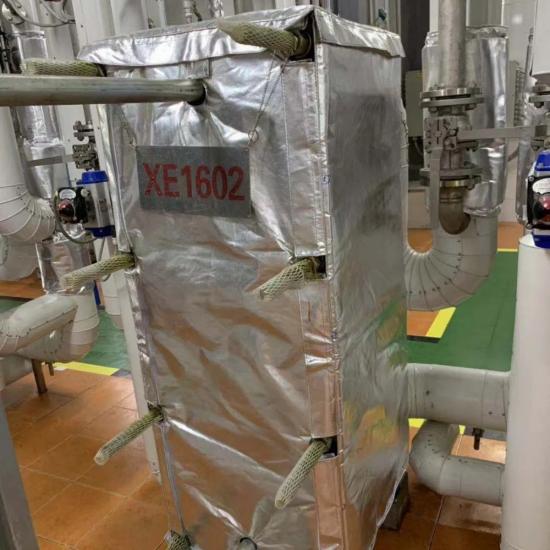

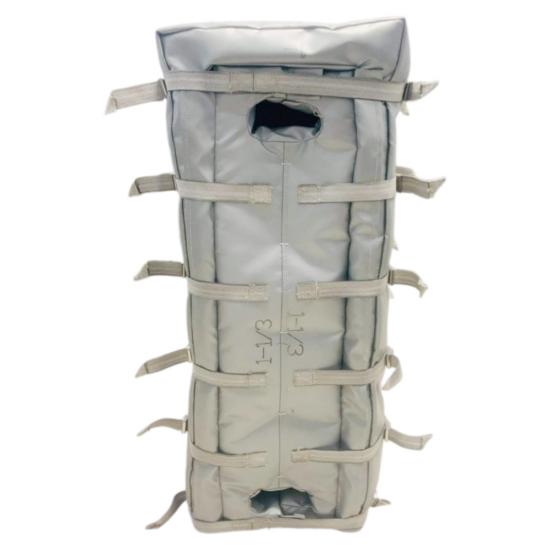

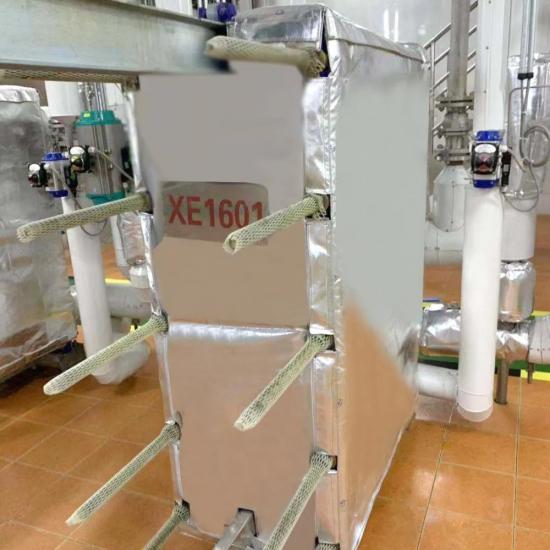

Kryt je možné vyrobiť ako predný, zadný, bočný a horný diel s tvarovanými otvormi okolo potrubných spojov. Viacdielne rozloženie umožňuje odstrániť vybrané panely, keď je potrebné skontrolovať alebo vyčistiť blok dosiek. Štítky sekcií pomáhajú technikom vrátiť každý panel na správne miesto.

Izolačná deka pre rúrkový výmenník tepla

Rúrkový výmenník môže vyžadovať samostatnú izoláciu pre valcový plášť, hlavu kanála, kryt, odnímateľný kryt, trysky a sedlá. Tieto komponenty by nemali byť automaticky uzavreté jednou nadrozmernou vrstvou.

Oddelenie plášťovej časti od hláv umožňuje otvorenie koncového krytu alebo prístupovej oblasti k zväzku rúrok bez odstránenia izolácie z celého telesa výmenníka. Kryty trysiek a plášte prírub sa môžu vyrábať aj ako samostatné diely, ak vyžadujú samostatnú údržbu.

Modulárny dizajn bundy

S veľkými výmenníkmi tepla sa ľahšie manipuluje, keď je izolácia rozdelená na praktické časti. Veľkosť a hmotnosť panelu by mali umožniť personálu údržby bezpečne odstrániť plášte v rámci dostupného pracovného priestoru.

• Číslované panely karosérie
• Samostatné plášte hlavy a krytu kanála
• Jednotlivé kryty trysiek a prírub
• Kontrolné a typové klapky
• Otvory okolo podpier, nôh a sediel
• Odnímateľné panely okolo odtokov a vetracích otvorov
• Prekrývajúce sa chlopne medzi susednými sekciami
• Štítky s pokynmi na inštaláciu a zariadeniami

Materiálová konštrukcia

Teplotná odolnosť jedného materiálu nie je teplotnou odolnosťou hotového plášťa výmenníka tepla. Kompletná zostava zahŕňa vložku, izolačné jadro, vonkajší kryt, závit, upevňovacie prvky a spôsob montáže. Tieto komponenty musia byť vybrané s ohľadom na skutočné prevádzkové a expozičné teploty.

Návrhy pre teplý a studený servis

V prípade zariadení s horúcou prevádzkou je plášť vo všeobecnosti navrhnutý tak, aby znížil prenos tepla zo schválených povrchov a zachoval prístup pre údržbu. Hrúbka izolácie a materiály závisia od teploty výmenníka, okolitých podmienok, požadovanej teploty vonkajšieho povrchu a dostupnej vôle.

Výmenníky tepla pre chladiacu a studenú vodu vyžadujú kontrolu kondenzácie a vstupu vodnej pary. Štandardná šitá deka pre teplú prevádzku automaticky neposkytuje súvislú parozábranu. Aplikácie v teplotách pod nulou okolitou teplotou a chladiace aplikácie vyžadujú samostatné preskúmanie požiadaviek na švy, prestupy, uzávery, odvodnenie a parozábrany.

Informácie potrebné pre doskový výmenník tepla

1. Výrobca zariadenia a model, ak je k dispozícii
2. Celková výška, šírka a hĺbka rámu
3. Rozmery bloku dosiek
4. Umiestnenie a priemer každého pripojovacieho otvoru
5. Poloha uťahovacích skrutiek a podpier rámu
6. Umiestnenie odtokov, vetracích otvorov, meradiel a typových štítkov
7. Rozmery a umiestnenie montážnych nožičiek
8. Požadované panely alebo oblasti, ktoré musia zostať odnímateľné
9. Prevádzkové teploty na oboch stranách kvapaliny
10. Dostupný priestor pre inštaláciu a demontáž

Uveďte, či potrubie zostane pripojené aj počas inštalácie plášťa. Fotografie by mali zobrazovať výmenník spredu, zozadu a z oboch strán vrátane všetkých pripojovacích otvorov a blízkych prekážok.

Informácie potrebné pre výmenník typu plášť-trubica

1. Vonkajší priemer plášťa a dĺžka izolácie
2. Typ hlavy alebo kapoty a celkové rozmery
3. Priemer krytu kanála a presah skrutiek
4. Vonkajšie priemery, orientácie a veľkosti prírub trysiek
5. Poloha sediel, nôh, zdvíhacích bodov a podpier
6. Umiestnenie vetracích otvorov, odtokov, prístrojov a inšpekčných otvorov
7. Smer demontáže zväzku rúrok alebo koncového krytu
8. Vonkajšie priemery izolácie susedných potrubí
9. Prevádzková teplota a vonkajšie prostredie
10. Preferovaná veľkosť panela, identifikácia a postupnosť demontáže

V prípade veľkých zariadení poskytnite rozmerový výkres znázorňujúci súradnicovú polohu každej trysky a podpery. Všeobecná celková dĺžka nestačí na vytvorenie presných otvorov v plášti.

Prístup k údržbe

Usporiadanie izolácie by malo zodpovedať plánu údržby výmenníka. Doskové výmenníky tepla môžu vyžadovať prístup k bloku dosiek, uťahovacím skrutkám a rámu. Rúrkové zariadenia môžu vyžadovať odstránenie krytu kanála, veka alebo zväzku rúrok. Uzávery a spoje panelov by mali byť umiestnené tak, aby sa tieto úlohy dali vykonať bez demontáže nesúvisiacich častí.

Štítky s údajmi, tlakové značky, manometre, odtoky a vetracie otvory môžu vyžadovať trvalé otvory alebo prístupové klapky. Zákazník by mal identifikovať každý bod, ktorý musí zostať viditeľný alebo ovládateľný počas inštalácie izolácie.

Inštalácia

1. Skontrolujte každé číslo panelu oproti výkresu zariadenia a inštalácie.
2. Pri práci v okolí výmenníka tepla dodržiavajte postup na mieste.
3. Pred inštaláciou izolácie skontrolujte zariadenie, či nedochádza k aktívnemu úniku.
4. V prípade potreby najskôr nainštalujte spodný alebo referenčný panel.
5. Zarovnajte otvory okolo portov, podpier, odtokov a nástrojov.
6. Spojte susedné panely bez krútenia alebo stlačenia izolačného jadra.
7. Uzávery uťahujte postupne a rovnomerne rozložte napätie.
8. Overte prístup k typovým štítkom, servisným bodom a požadovaným ovládacím prvkom.

Kontrola a opätovná inštalácia

Odstránené panely umiestnite na čistý a suchý povrch a dodržujte postup inštalácie. Pred opätovnou inštaláciou skontrolujte vonkajší kryt, vložku, spoje, upevňovacie prvky a izolačné jadro. Mokrú, kontaminovanú alebo silne stlačenú izoláciu je potrebné vyhodnotiť, a nie ju priamo vrátiť do prevádzky.

Povrch výmenníka tepla, spoje a tesniace plochy by sa mali skontrolovať na tesnosť podľa plánu údržby zariadenia. Odnímateľný plášť umožňuje prístup, ale nikdy by sa nemal používať na zakrytie aktívneho úniku.

Kryty vonkajších výmenníkov tepla

Pri vonkajších inštaláciách je potrebné dbať na dážď, vietor, vystavenie ultrafialovému žiareniu, stojatú vodu a orientáciu švov. Je možné špecifikovať vhodné vonkajšie tkaniny, chránené prekrytia a rozloženie panelov s ohľadom na odvodňovanie. Vrchný povrch by mal byť navrhnutý tak, aby voda nesmerovala do spojov panelov alebo servisných otvorov.

Odolnosť voči poveternostným vplyvom závisí od celej konštrukcie bundy, nielen od potiahnutej látky. Je potrebné skontrolovať otvory pre ihly, švy, zapínanie, priechodky pre vybavenie a smer inštalácie.

OEM, modernizačné a výmenné projekty

BSTFLEX podporuje programy pre nové zariadenia, modernizácie zariadení a výmeny plášťov. Kryty je možné vyrobiť z výkresov, terénnych rozmerov, digitálnych meraní, šablón alebo schválených vzoriek. Možnosti projektu zahŕňajú čísla dielov, štítky zariadení, štítky panelov, montážne výkresy a špeciálne balenia.

Pri výmene existujúceho izolačného plášťa identifikujte všetky predchádzajúce problémy, ako je nadmerná hmotnosť panelu, zablokované štítky s názvami, ťažké uzávery, vniknutie vody, otvorené medzery alebo prekážky pri údržbe. Nový vzor potom môže riešiť skutočný problém, a nie ho reprodukovať.

Súvisiace odnímateľné izolačné produkty

• Odnímateľné izolačné prikrývky a bundy
• Izolačný plášť odvádzača pary
• Odnímateľný izolačný kryt kolena a potrubného spoja
• Odnímateľný izolačný plášť potrubia
• Odnímateľný izolačný kryt príruby
• Odnímateľný izolačný kryt čerpadla
• Výroba odnímateľných izolačných prikrývok na mieru

Často kladené otázky

Môže jeden plášť pasovať na rôzne modely výmenníkov tepla?

Iba vtedy, keď sú vonkajšie rozmery, polohy portov, podpery a požadované prístupové body dostatočne podobné. Každý model by sa mal skontrolovať pred priradením k existujúcemu vzoru.

Je možné po pripojení potrubí nainštalovať plášť doskového výmenníka tepla?

Áno, ak je plášť rozdelený na vhodné panely so správne umiestnenými otvormi okolo pripojených portov. Nainštalované potrubie a dostupný priestor musia byť uvedené v informáciách o projekte.

Mal by kompletný rúrkový výmenník používať jeden plášť?

Samostatné časti plášťa, hlavy, krytu kanála, trysky a príruby sú zvyčajne praktickejšie. Modulárne kryty poskytujú lepšiu manipuláciu a umožňujú prístup na údržbu bez nutnosti demontáže celého systému.

Môže sa plášť použiť na zariadeniach s chladenou vodou?

Iba s konštrukciou špeciálne kontrolovanou z hľadiska kondenzácie a regulácie pary. Štandardne prešívaný plášť pre tepelnú údržbu by sa nemal považovať za súvislú parozábranu.

Môže plášť zakrývať rebrá vzduchom chladeného výmenníka?

Normálne nie. Rebrá a ventilátory chladené vzduchom sú závislé od prenosu tepla od prúdenia vzduchu. Izolovať by sa mali iba povrchy špeciálne schválené výrobcom zariadenia alebo projektovým inžinierom.

Dokáže BSTFLEX vyrobiť náhradu zo starého plášťa?

Áno. Rozmery vybavenia by sa mali stále overiť, pretože stará bunda sa mohla natiahnuť, stlačiť alebo upraviť. Identifikujte akékoľvek problémy s prispôsobením alebo prístupom, ktoré by sa mali pri výmene opraviť.

Vyžiadajte si izolačný plášť výmenníka tepla na mieru

Pošlite spoločnosti BSTFLEX výkres typu výmenníka, výkres zariadenia, celkové rozmery, umiestnenie portov a trysiek, prevádzkovú teplotu, množstvo a fotografie inštalácie. Pred potvrdením výroby skontrolujeme hranice izolácie, rozloženie panelov, materiálovú konštrukciu, uzávery a prístup pre údržbu.
