Odnímateľná izolačná prikrývka turbíny

Odnímateľná izolačná deka turbíny je tvarovaná, opakovane použiteľná tepelnoizolačná časť vyrobená pre schválené vonkajšie povrchy priemyselného turbínového systému. Na rozdiel od voľnej izolačnej fólie je každá časť vytvorená pre definované miesto a označená, takže ju možno počas výpadku odstrániť a vrátiť do správnej polohy.

Spoločnosť BSTFLEX vyrába kryty turbín z výkresov zariadení, rozmerov staveniska, šablón, trojrozmerných meracích údajov alebo schválených vzoriek. Mapa krytov sa riadi plánom údržby turbíny a rozdeľuje izoláciu okolo spojov plášťa, ventilových komôr, prírub, potrubí, prístrojov a kontrolných bodov.

Aplikácie priemyselných turbín

• Izolácia krytu parnej turbíny
• Izolácia vonkajšej horúcej časti plynovej turbíny
• Vysokotlakové a strednotlakové sekcie turbín
• Izolácia vstupu pary a ventilovej komory
• Izolácia uzatváracích ventilov a regulačných ventilov
• Parné potrubia turbín a kryty prírub
• Schválený difúzor výfuku a prechodové plochy
• Pomocné horúce komponenty generátora a turbíny
• Náhradné deky pre prípad výpadku elektrárne
• OEM a dodatočne montované izolačné systémy turbín

Tento produkt je určený pre priemyselné turbíny a zariadenia na výrobu energie. Nejde o kryt automobilového turbodúchadla a nemal by sa špecifikovať pomocou rozmerov alebo konštrukcií krytu automobilového turba.

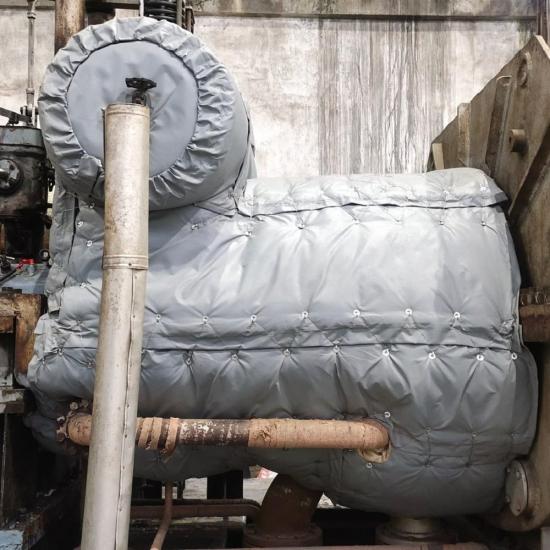

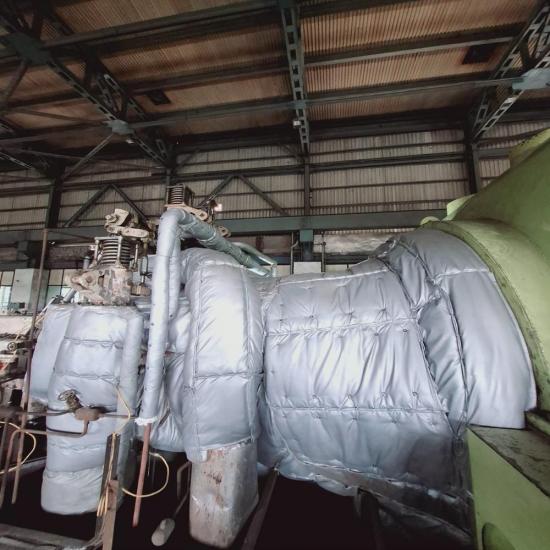

Izolačné deky pre parné turbíny

Telá parných turbín obsahujú delené potrubia, skrutkové spoje, ventilové boxy, parné prípojky, odtoky a prístrojové vybavenie. Izolačný systém musí sledovať tieto tvary a zároveň ponechať správne miesta prístupné na kontrolu, utiahnutie a údržbu.

Veľké plochy plášťa sú zvyčajne rozdelené na zvládnuteľné sekcie s prikrývkami. Samostatné prikrývky je možné použiť okolo ventilových komôr, horizontálnych spojov, prírub a parných potrubí. Okraje sekcií môžu byť usporiadané tak, aby spoje boli striedavo rozmiestnené, ak projekt používa viac ako jednu izolačnú vrstvu.

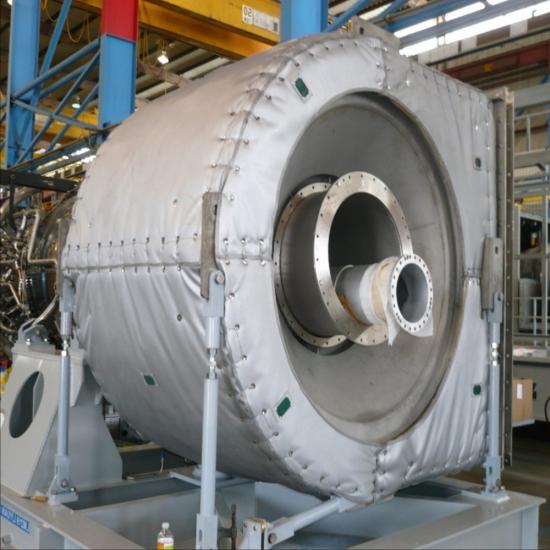

Izolačné plášte plynových turbín

Projekty plynových turbín môžu zahŕňať schválené vonkajšie povrchy plášťa, horúce spoje, výfukové prechody a súvisiace potrubia. Hranicu izolácie musí definovať výrobca turbíny, projektový inžinier alebo schválený výkres.

Vstupy kompresora, cesty chladiaceho vzduchu, vetracie otvory, prístup k spaľovaciemu systému, ložiskové telesá, rotujúce časti a iné funkčné oblasti nesmú byť zakryté, pokiaľ to konštrukcia zariadenia výslovne neumožňuje. Vzor krytu musí tiež zohľadňovať tepelný rast, vibrácie a priestory potrebné na údržbu.

Číslovaný modulárny systém prikrývok

Systém izolácie turbíny môže obsahovať veľa jednotlivých častí. Trvalá identifikácia je nevyhnutná, pretože podobne vyzerajúce prikrývky môžu mať rôzne výrezy, hrúbky a montážne polohy.

• Unikátne číslo deky alebo panelu
• Identifikácia turbínovej jednotky a zariadenia
• Horné, dolné, ľavé a pravé označenie polohy
• Smer inštalácie
• Identifikácia vrstiev pri použití viacerých vrstiev
• Odkaz na inštalačnú mapu alebo výkres
• Číslo náhradného dielu pre budúce objednávky

Veľkosť a hmotnosť deky by mali zostať praktické pre dostupnú metódu zdvíhania a inštalácie. Veľké plochy je možné rozdeliť pozdĺž spojov plášťa, prístupových trás a prirodzených hraníc zariadenia.

Konštrukcia deky

Teplota uvedená v materiálovom liste nie je menovitou hodnotou pre celý deku turbíny. Vložka, izolačné jadro, vonkajší kryt, závit, upevňovacie prvky, hrúbka deky, kontaktná plocha a okolité prostredie sa musia posudzovať spoločne.

Jednovrstvové a viacvrstvové systémy

Pre niektoré povrchy zariadení môže byť vhodná jedna odnímateľná vrstva. Iné projekty turbín používajú vnútorné a vonkajšie vrstvy prikrývok so striedavými švami na zníženie priamych tepelných ciest a zlepšenie pokrytia okolo zložitých spojov. Počet vrstiev a celková hrúbka sa musia určiť na základe špecifikácie projektu a tepelných požiadaviek.

Ak sa použije viacero vrstiev, každá vnútorná deka by mala byť označená zodpovedajúcou vonkajšou dekou. Inštalačná mapa musí zobrazovať správne poradie, aby vonkajšie panely neboli namontované cez chýbajúce alebo nesprávne umiestnené vnútorné časti.

Oblasti vyžadujúce otvory alebo samostatné kryty

• Rozdelené čiary plášťa a skrutkové spoje
• Inšpekčné otvory a otvory boroskopu
• Prístroje na meranie teploty, tlaku a vibrácií
• Odtoky, vetracie otvory a prípojky na odvádzanie pary
• Vretená ventilov, ovládače a ovládacie články
• Zdvíhacie body a podporné konzoly
• Typové štítky a identifikácia zariadenia
• Ložiskové telesá a rozhrania mazacieho systému
• Chladiace a vetracie otvory
• Pohyblivé časti a požadované mechanické vzdialenosti

Samostatné kryty sú zvyčajne vhodnejšie pre ventily, príruby a časti potrubí, ktoré vyžadujú samostatnú údržbu. To umožňuje otvoriť jeden komponent bez narušenia veľkej časti izolácie turbínového telesa.

Informácie potrebné pre projekt turbínového deka

1. Typ turbíny a model zariadenia
2. Schválená hranica izolácie
3. Všeobecné usporiadanie a výkresy krytu
4. Povrchové teploty a prevádzkové podmienky
5. Požadovaná hrúbka izolácie alebo cieľ vonkajšieho povrchu
6. Umiestnenie spojov plášťa, prírub, ventilových komôr a potrubných spojov
7. Umiestnenie prístrojov, odtokov, vetracích otvorov a prístupových bodov
8. Tepelná rozťažnosť a požadované medzery
9. V interiéri, exteriéri, v olejovej hmle alebo pri oplachovaní
10. Postupnosť údržby a očakávaná frekvencia demontáže
11. Maximálne praktické rozmery sekcie a manipulačná hmotnosť
12. Požiadavky na číslovanie dielov, štítky, balenie a dodávku v prípade výpadku

V prípade existujúcej turbíny samotné fotografie zvyčajne nestačia na kompletný popis. Na definovanie geometrie a umiestnenia každej sekcie použite výkresy, šablóny, podrobné merania, údaje digitálneho skenovania alebo schválený systém vzoriek.

Náhradné kryty turbín

Projekty výmeny by mali začať všeobecnou inventúrou. Zaznamenajte si identifikačné číslo, montážnu polohu, rozmery, stav a dôvod výmeny. Pred odstránením starého systému by sa mali zdokumentovať chýbajúce štítky, stlačená izolácia, roztrhnuté vložky, poškodené spojovacie prvky a kontaminácia olejom.

Stará deka by sa nemala kopírovať bez kontroly jej strihu. Opakovaná manipulácia, vystavenie teplu a predchádzajúce opravy mohli zmeniť rozmery. Ak pôvodná deka zanechávala medzery alebo bránila prístupu, náhradný vzor by sa mal opraviť pomocou zariadenia, a nie presne duplikovať.

Vibrácie, tepelný rast a pohyb

Kryty turbín môžu počas spúšťania, prevádzky a vypínania zažívať vibrácie a rozmerové pohyby. Uzávery musia udržiavať kryt bez toho, aby sa cez pohyblivé spoje alebo požadované medzery umiestňovali pevné zábrany. Okolo hákov, výrezov a kontaktných plôch je možné pridať lokálnu výstuž.

Rozloženie krytu musí umožňovať špecifikovanú tepelnú rozťažnosť a nemalo by premosťovať komponenty, ktoré sa pohybujú nezávisle. Údaje o rozťažnosti a hranice pohybu musia pochádzať z dokumentácie turbíny alebo od projektanta.

Olej, para a kontaminácia

Izolácia by sa nemala inštalovať na aktívny únik oleja alebo pary. Izolácia kontaminovaná olejom môže predstavovať ďalšie riziká požiaru a údržby a musí sa s ňou zaobchádzať v súlade s postupmi zariadenia. Vonkajšie tkaniny je možné vybrať z hľadiska odolnosti voči očakávanému prostrediu, ale potiahnutá tkanina neopraví netesný komponent.

Odtokové cesty a oblasti detekcie netesností by mali zostať viditeľné tam, kde je to potrebné. Švy a prekrytia by nemali smerovať unikajúcu kvapalinu do izolačného jadra alebo smerom k elektrickým a rotujúcim zariadeniam.

Plánovanie inštalácie

1. Skontrolujte, či je turbína v schválenom stave pre izolačné práce.
2. Skontrolujte všeobecný harmonogram a mapu inštalácie.
3. Najprv nainštalujte vnútornú vrstvu alebo referenčné časti tam, kde je to určené.
4. Zarovnajte výrezy okolo nástrojov, kĺbov, ventilov a podpier.
5. Spojte susedné časti bez nerovnomerného stlačenia izolácie.
6. Upevňovacie prvky upevnite v stanovenom poradí a rozložte napätie.
7. Skontrolujte všetky čísla sekcií a označenia smerov.
8. Skontrolujte švy, prekrytia, prístupové body a mechanické medzery.
9. Zaznamenajte si všetky chýbajúce, poškodené alebo nesprávne nasadené časti.

Kontrola medzi výpadkami

Viditeľné povrchy prikrývok, švy a upevňovacie prvky by sa mali skontrolovať podľa plánu kontroly zariadenia. Hľadajte uvoľnené časti, chýbajúce háky, poškodené štítky, škvrny, mokré miesta, posunutú izoláciu a kontakt s pohyblivými alebo vibrujúcimi komponentmi.

Po odstránení skladujte prikrývky v čistom, suchom a identifikovanom stave. Vyhnite sa ostrému skladaniu alebo ukladaniu ťažkých predmetov na izoláciu. Pred opätovnou inštaláciou sa uistite, že vložka, jadro, vonkajší plášť a uzávery sú stále vhodné na prevádzku.

OEM a projektová výroba

BSTFLEX podporuje prototypové sekcie, čiastočné náhradné sady a kompletné projekty turbínových plášťov. Výrobné informácie je možné získať zo schválených výkresov, rozmerových záznamov, šablón, digitálnych údajov alebo fyzických vzoriek. Projektová dokumentácia môže obsahovať všeobecný harmonogram, štítky sekcií, baliace listy a referencie na inštaláciu.

V prípade projektov odstávok uveďte pri žiadosti o cenovú ponuku požadované poradie dodávok a dátum odstávky. Veľké systémy môžu vyžadovať fázované meranie, schvaľovanie vzoriek a výrobu, aby boli kritické časti k dispozícii v poradí potrebnom na inštaláciu.

Súvisiace odnímateľné izolačné produkty

• Odnímateľné izolačné prikrývky a bundy
• Odnímateľný izolačný plášť výmenníka tepla
• Izolačný plášť odvádzača pary
• Odnímateľný izolačný plášť potrubia
• Odnímateľný izolačný kryt príruby
• Odnímateľný izolačný kryt čerpadla
• Výroba odnímateľných izolačných prikrývok na mieru

Často kladené otázky

Je to ten istý produkt ako automobilová turbodúchadlá?

Nie. Tento produkt je modulárny izolačný systém pre priemyselné parné a plynové turbíny. Automobilové turbodúchadlá majú rôzne geometrické požiadavky na zariadenia, konštrukciu a použitie.

Môže jedna prikrývka pokryť celý kryt turbíny?

Veľké turbínové systémy zvyčajne vyžadujú viacero očíslovaných sekcií. Modulárne deky sa ľahšie ovládajú a umožňujú prístup k jednotlivým spojom, ventilom a kontrolným bodom.

Dá sa ložiskové teleso zakryť?

Iba ak to výslovne povoľuje dokumentácia turbíny alebo zodpovedný inžinier. Ložiskové telesá, mazacie rozhrania, chladiace cesty a monitorovacie body často vyžadujú definované vôle a nemali by byť automaticky zakryté.

Dokáže BSTFLEX reprodukovať existujúcu sadu turbínových krytov?

Áno. Pred výrobou by sa mali skontrolovať staré sekcie, inštalačná mapa a rozmery turbíny. Mali by sa identifikovať akékoľvek problémy s uloženie, prístupom, kontamináciou alebo označovaním, aby sa mohli opraviť.

Môžu byť turbínové deky dodávané s identifikačnými štítkami?

Áno. Každá sekcia môže niesť trvalé číslo dielu, referenčné číslo zariadenia, polohu, smer a označenie vrstvy podľa harmonogramu projektu.

Môže sa systém prikrývok používať vonku?

Vonkajšie konštrukcie je možné skontrolovať s použitím vhodných vonkajších tkanín, chránených švov a rozložení s ohľadom na odvodňovanie vody. Odolnosť voči poveternostným vplyvom závisí od kompletnej montáže a inštalácie, nielen od vonkajšej tkaniny.

Vyžiadajte si cenovú ponuku na izolačnú deku pre turbíny

Pošlite spoločnosti BSTFLEX typ turbíny, model, schválené hranice izolácie, výkresy, údaje o teplote, všeobecný harmonogram, množstvo a požiadavky na odstávky. Pre váš projekt skontrolujeme rozloženie sekcií, materiály, spojovacie prvky, identifikáciu a výrobný plán.
