Biaxiálny vs. jednosmerný obal z uhlíkových vlákien: Ktorý smer vlákien potrebuje vaše usporiadanie?

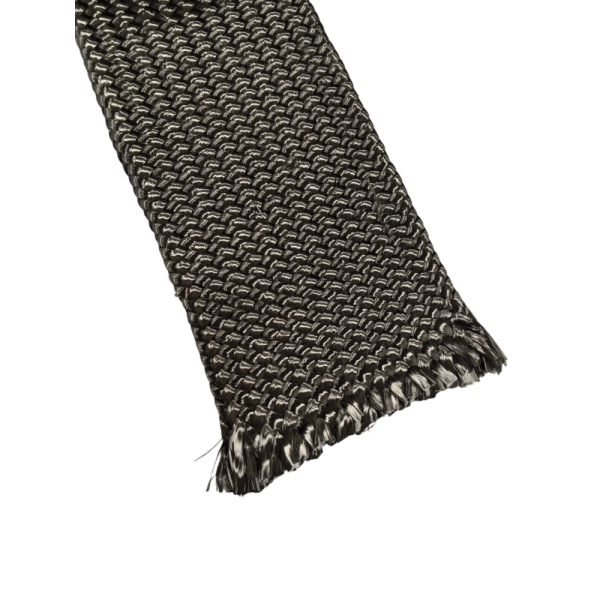

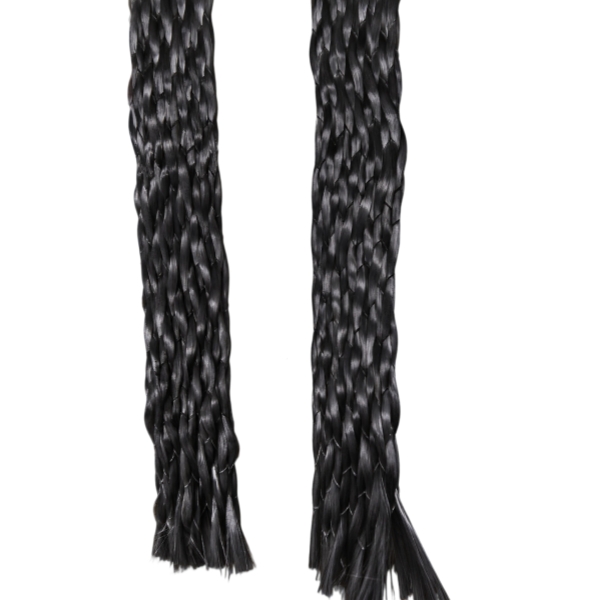

Dve objímky môžu pred nanesením živice vyzerať podobne a po vytvrdnutí sa správať veľmi odlišne. Otázkou je, kde prebiehajú hlavné uhlíkové vlákna. V biaxiálnom opletení sa krížia okolo trubice v dvoch diagonálnych smeroch. V jednosmernej objímke prebiehajú hlavné uhlíkové vlákna pozdĺž dielu. Niekoľko malých upevňovacích priadzí môže udržať jednosmernú objímku pohromade, ale nemali by sa zamieňať s jej nosnými axiálnymi vláknami.
| Bod výberu | Biaxiálne uhlíkové puzdro | Unidirectiouhlíkový obal |
|---|---|---|
| Hlavná cesta uhlíkových vlákien | Dva krížiace sa diagonálne smery okolo trubice | Primárne pozdĺž osi trubice |
| Prečo to môže dizajnér špecifikovať | Diagonálna výstuž v rúrkovom lamináte | Pozdĺžna výstuž v rúrkovom lamináte |
| Otázka týkajúca sa vhodnosti | Ako sa spoločne menia inštalovaný priemer, uhol a pokrytie? | Ako sú axiálne priadze držané v polohe pri zmene priemeru? |
| Stránka BSTFLEX | Opletené rukávy z uhlíkových vlákien | Vyžiadajte si samostatnú špecifikáciu jednosmerného obalu z uhlíkových vlákien |
Začnite so zaťažovacím prípadom
Ak laminátová schéma vyžaduje diagonálne vlákna, biaxiálna objímka môže umiestniť túto výstuž po obvode bez pozdĺžneho švu plochého rezaného kusu. Ak schéma vyžaduje primárne vlákna pozdĺž dielu, axiálna objímka je iný východiskový materiál. Ani jedna konštrukcia automaticky neposkytuje každý smer vlákien, ktorý hotový hriadeľ alebo rúrka vyžaduje. Konštruktéri môžu kombinovať vrstvy, orientácie a materiály tak, aby splnili špecifikáciu dielu.
Slová „silnejší“ a „slabší“ tu nie sú užitočnou skratkou. Tuhosť, torzné správanie a ďalšie vlastnosti patria k definovanému laminátu a testovacej zostave. Živica, obsah vlákien, geometria, proces a orientácia vlákien sú všetko dôležité. Najprv sa opýtajte na architektúru a potom overte navrhovanú zostavu na hotovom diele.
Skontrolujte, čo sa deje pri zúžení
Biaxiálny opletenie sa otvára pri pozdĺžnom stlačení. Zmenou jeho inštalovaného priemeru sa mení aj jeho dĺžka a lokálny uhol vlákien. V prípade zúženého tŕňa skontrolujte pokrytie na veľkom aj malom konci, namiesto toho, aby ste predpokladali, že uhol vytlačený pre neosadenú objímku zostáva konštantný v celom rozsahu.
Jednosmerný návlek má inú úlohu: udržiavať svoje hlavné vlákna približne zarovnané pozdĺž osi, pričom sa prispôsobuje tvaru. Konštrukcia a udržiavacie priadze sa líšia v závislosti od dodávateľa. Opýtajte sa, ako konkrétny produkt zvláda zmeny priemeru, ako sú axiálne vlákna rozložené a či sú jeho manipulačné priadze kompatibilné s plánovaným procesom.
Otázky k recenzii kresby
- Ktoré prípady zaťaženia a orientácie vlákien špecifikuje výkaz laminátu?
- Aké sú najmenšie a najväčšie vonkajšie priemery, na ktoré bude puzdro umiestnené?
- Sú tam ohyby, ramená alebo tvarovky, ktorými musí objímka prejsť počas inštalácie?
- Aká živica, metóda impregnácie a cieľové vytvrdzovacie rozmery sa použijú?
- Je potrebných niekoľko vrstiev alebo kombinácia axiálnej a diagonálnej výstuže?
BSTFLEXstránka produktu s biaxiálnym systémomuvádza zoznam aktuálnych katalógových modelov. V prípade axiálnej výstuže si vyžiadajte podrobnosti o vyhradenom jednosmernom produkte a pred schválením výrobného rozloženia porovnajte obe konštrukcie na vzorovom tŕni.
