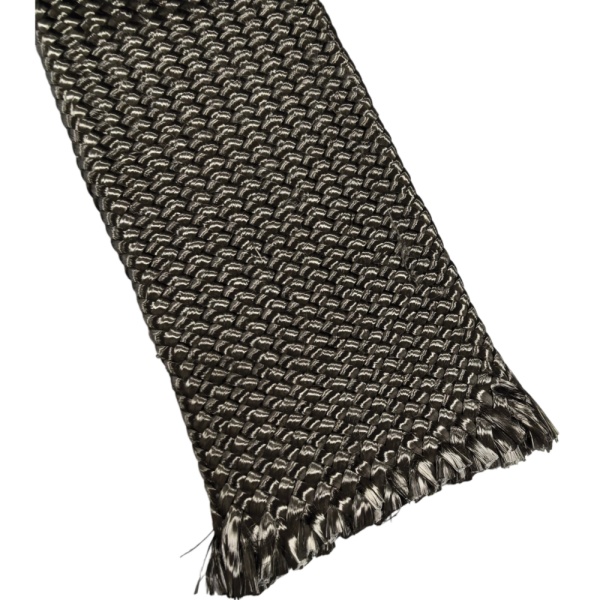

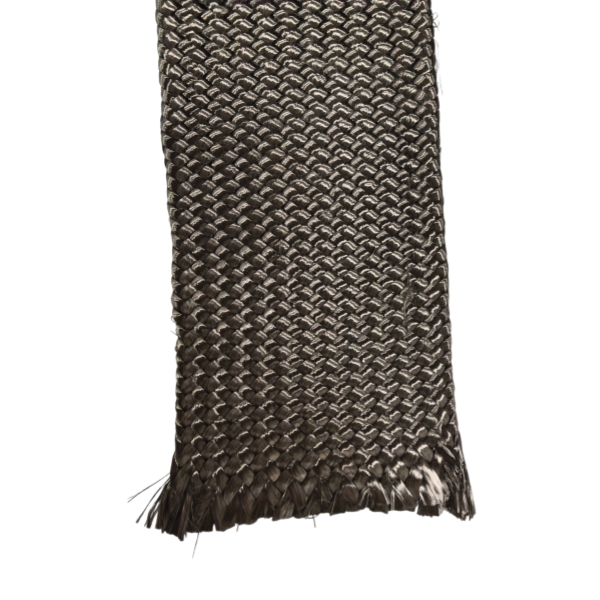

Sprievodca dimenzovaním a inštaláciou opletených rukávov z uhlíkových vlákien

Opletený rukáv nemá jeden pevný priemer. Zatlačte konce smerom k sebe a rúrka sa otvorí; potiahnite ich od seba a stane sa užšou. Dĺžka sa mení súčasne. Preto rukáv, ktorý sa ľahko nasúva na najširšiu časť tŕňa, môže pokryť menej z dielu, než naznačuje jeho narezaná dĺžka.

Začnite s výkresom dielu, potom ho porovnajte s rozsahom priemerov konkrétneho opletu. BSTFLEX uvádza možnosti 3K, 6K, 12K a 24K na svojej stránke produktu Opletené rukávy z uhlíkových vlákien. Rozsahy tam uvedené sú východiskovým bodom pre skúšku osadenia, nie prísľubom, že každý rukáv bude mať rovnaké pokrytie, uhol alebo správanie pri rozťahovaní.

Zmerajte dráhu, ktorú musí rukáv pokryť

Pre rovnú rúrku zaznamenajte vonkajší priemer a dĺžku, ktorá sa má vystužiť. Pre zúženie zaznamenajte najmenší a najväčší vonkajší priemer a miesto, kde k zmene dochádza. Pridajte rozmery všetkých lokálnych prvkov, cez ktoré musí rukáv počas inštalácie prejsť: objímky, lepené vložky, osadenia alebo armatúry. Rukáv môže sedieť na pracovnej časti, ale môže sa zachytiť o väčší prvok skôr, než dosiahne svoju konečnú polohu.

Taktiež uveďte, či bude oplet inštalovaný na holý tŕň, penové jadro, existujúcu kompozitnú vrstvu alebo čiastočne vybudovaný laminát. Tieto povrchy môžu mať rôzne vonkajšie priemery. Keď sa plánuje niekoľko vrstiev opletu, skontrolujte inštalovaný priemer pre každú nasledujúcu vrstvu namiesto objednávania každej vrstvy podľa rozmeru prvého tŕňa.

Použite katalógový rozsah na vytvorenie užšieho výberu modelov

Porovnajte najužšie aj najširšie inštalované priemery s publikovaným rozsahom pre kandidátsky model. Diel blízko ktoréhokoľvek limitu si zaslúži fyzickú skúšku: rukáv sa môže natiahnuť, aby sedel, ale môže sa viditeľne otvoriť alebo vyžadovať inú dĺžku rezu. Konečná voľba závisí aj od požadovaného pokrytia priadzou, orientácie vlákien a dizajnu laminátu.

Tieto štyri príklady sú prevzaté z publikovanej tabuľky BSTFLEX, ktorá obsahuje ďalšie modely. Pred použitím akéhokoľvek záznamu vo výrobnej špecifikácii potvrďte aktuálne hodnoty, tolerancie a dostupnosť.

Označenia '3K', '6K' a '12K' opisujú počty vlákien v uhlíkovom prameni. Samy osebe nešpecifikujú inštalovaný priemer ani výslednú pevnosť. Pri porovnávaní možností použite kompletný záznam modelu vrátane počtu vretien a nominálnej lineárnej hmotnosti.

Skontrolujte dĺžku po osadení

Nerežte všetky výrobné kusy len podľa dĺžky hotového komponentu. Nasuňte skúšobnú dĺžku na skutočný tŕň, oplet usaďte bez nerovnomerného ťahania a označte polohy, kde musí vystuženie začať a skončiť. Zmerajte rukáv použitý medzi týmito značkami. Táto skúška zachytí zmenu dĺžky spôsobenú skutočným priemerom a geometriou.

Pri zúženom diele skontrolujte pokrytie na oboch koncoch a pozdĺž prechodu. Veľké lokálne zmeny priemeru môžu zmeniť uhol opletu a priestor medzi priadzami. Ak je pokrytie na jednej časti príliš otvorené, otestujte iný nominálny rozsah alebo inú konštrukciu namiesto predpokladu, že to vyrieši dodatočné napätie. Uložte schválený spôsob osadenia a nameranú dĺžku rezu pre opakované objednávky.

Inštalačné poznámky pre prvú vzorku

1. Pripravte tŕň alebo jadro podľa zvoleného kompozitného procesu a potvrďte, že ostré hrany nezachytia suché vlákna.
2. Otvárajte rukáv postupne a navliekajte ho na diel bez toho, aby ste ťahali voľné priadze o armatúry.
3. Presuňte oplet na jeho konečné miesto, potom rozložte prebytočnú dĺžku a pred impregnáciou skontrolujte pokrytie vláknami.
4. Označte miesto rezu až po osadení rukáva. Dohodnite sa na spôsobe rezania a manipulačnej rezerve, aby sa koniec počas výrobného procesu nestrapkal.
5. Zaznamenajte inštalovaný priemer, osadenú dĺžku, viditeľný uhol a fotografie schválenej vzorky.

Tieto kroky sú kontrolou osadenia, nie náhradou za pokyny dodávateľa živice na spracovanie alebo mechanické overenie hotového laminátu.

Čo zahrnúť do dopytu na dimenzovanie

Pošlite minimálne a maximálne inštalované vonkajšie priemery, dĺžku hotového pokrytia, výkres zobrazujúci prechody a armatúry, počet vrstiev, zamýšľanú živicu a proces, cieľovú veľkosť priadze a ročné množstvo. Ak sa nahrádza existujúci rukáv, priložte krátku vzorku a jeho fotografie na diele. BSTFLEX potom môže porovnať aktuálny rozsah modelov s vašou metódou inštalácie a poraďte, ktoré vzorky vyskúšať.
