Ovíjacie nylonové návleky na hadice pre dodatočnú ochranu hydraulických hadíc

Hydraulická hadica je už pripojená, vedená strojom a zaistená v určenej polohe. Nasledujúca kontrola údržby identifikuje časť, ktorá potrebuje dodatočnú ochranu proti oderu. Nasunutie rúrkového návleku na túto zostavu môže vyžadovať prístup, ktorý inštalácia neposkytuje.

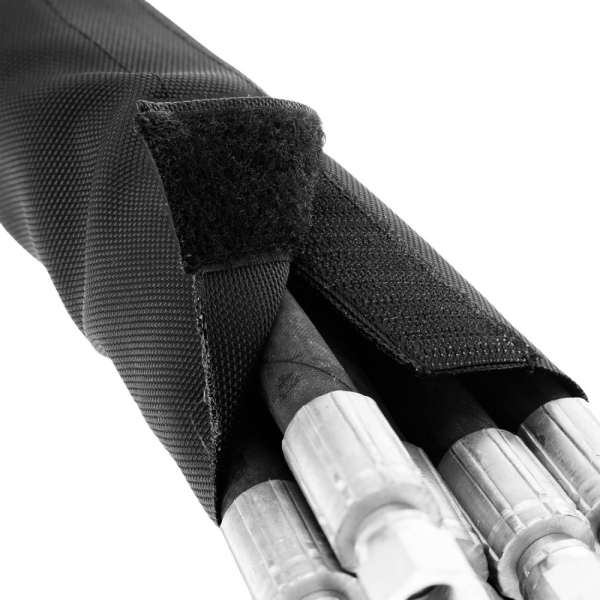

Ovíjací nylonový návlek na hadicu je odnímateľný textilný kryt, ktorý sa otvára po celej dĺžke a uzatvára okolo prístupnej hadice alebo zväzku hadíc.Jeho suchý zips umožňuje pridať vonkajšiu ochranu bez toho, aby bolo nutné návlek prevliekať cez koncové armatúry. Pri dodatočnej montáži nie je otázkou výberu len to, akú nylonovú tkaninu použiť. Ide o to, či hotový návlek dokáže zakryť oblasť opotrebovania, správne sa uzavrieť a zostať prístupný na kontrolu.

BSTFLEX Balistický nylonový návlek na hadicukombinuje nylonovú tkaninu so suchým zipsom pre ochranu hadíc zameranú na oder. Táto príručka vysvetľuje, čo špecifikovať pri pridávaní tohto typu ochrany k existujúcej hydraulickej inštalácii.

Kedy má zmysel použiť ovíjací návlek

Zvážte ovíjaciu konštrukciu, keď sú konce hadíc pripojené, prístup za armatúrami je obmedzený alebo ak je potrebné chránenú časť počas plánovanej údržby otvoriť. Môže byť tiež užitočný, keď potrebuje krytie len lokálna časť, a nie celá dĺžka zostavy.

A rúrkový nylonový návlek na hadicuzostáva možnosťou tam, kde je vhodný prístup ku koncom, vrátane montáže. Praktický rozdiel spočíva v spôsobe inštalácie: rúrkový návlek musí prejsť cez všetko, čo mu stojí v ceste, zatiaľ čo ovíjací návlek sa obopne okolo vonkajšej strany zvolenej časti.

Ani jedna konštrukcia neopraví zlé vedenie hadice. Pred pridaním krytu identifikujte, či kontakt pochádza od susednej hadice, konzoly, drsnej hrany alebo nepodopretého úseku. Najprv opravte poškodzujúce vedenie a podmienky podopretia. Návlek použite ako dodatočnú vrstvu proti oderu, nie ako náhradu za správnu inštaláciu hadice.

Dodatočná montáž neznamená inštaláciu na systém pod tlakom.Pred meraním, nasadzovaním alebo otváraním návleku postupujte podľa pokynov výrobcu zariadenia na odstavenie, izoláciu a odtlakovanie, vrátane kontroly uloženej energie.

Objednávajte podľa výsledného rozmeru, nie podľa nejednoznačnej šírky

Pre jednu hadicu zaznamenajte skutočný vonkajší priemer. Nominálny otvor hadice alebo veľkosť dash neopisuje vonkajší povrch, ktorý musí návlek zakryť. Pre zväzok zmerajte jeho celkový vonkajší profil v schválenom usporiadaní vedenia namiesto sčítania nominálnych veľkostí jednotlivých hadíc.

Napríklad okrúhla hadica s vonkajším priemerom 40 mm má obvod približne 126 mm. To je geometrický príklad, nie odporúčaná šírka návleku alebo skladová veľkosť BSTFLEX. Hotový návlek musí tiež zohľadniť usporiadanie uzáveru, konštrukciu okrajov a požadovanú vôľu na prispôsobenie.

Nasledujúce rozmery by mali byť identifikované samostatne na výkrese alebo v cenovej ponuke:

Nepoužívajte otvorenú šírku návleku, ako keby to bola plochá šírka uzavretého rúrkového návleku. Ide o odlišné konštrukcie. Požiadajte dodávateľa o potvrdenie rozsahu výsledného prispôsobenia pre navrhovaný dizajn, najmä pri výmene návleku z iného zdroja.

Uzáver je súčasťou ochrannej zostavy

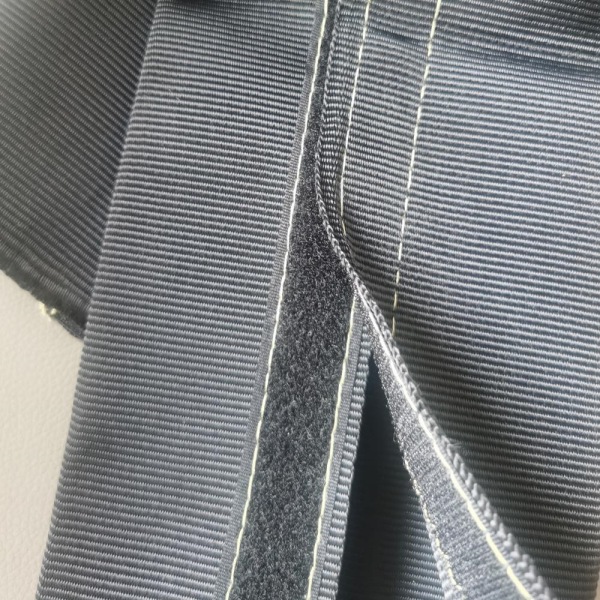

Návlek na hadicu so suchým zipsom potrebuje viac než len dostatok tkaniny na obopnutie hadice. Obe strany uzáveru musia správne zapadnúť po celej zamýšľanej dĺžke. Ak sa na stacionárnej zostave sotva dotýkajú, pred schválením by sa malo prispôsobenie prehodnotiť.

Počas hodnotenia vzorky skontrolujte uzáver v ohyboch, v blízkosti odbočiek a okolo zmien tvaru zväzku. Hľadajte lokálne medzery, záhyby, odkryté pásy suchého zipsu alebo časti, ktoré musia byť spojené pod napätím. Vyhnite sa použitiu nadmerného utiahnutia na udržanie niekoľkých hadíc v úhľadnejšom zväzku.

Tam, kde to inštalácia dovoľuje, umiestnite uzáver mimo hlavnej trecej plochy a zároveň ho udržiavajte prístupný pre údržbu. Potvrďte túto orientáciu počas zamýšľaného pohybu pomocou postupu bezpečnej kontroly výrobcu zariadenia. Poloha, ktorá vyzerá vhodne v pokoji, nemusí zostať čistá počas celého prevádzkového rozsahu.

Udržujte upevňovacie plochy bez nečistôt a skontrolujte ich, keď je návlek otvorený. Nepredpokladajte, že každá viditeľne uzavretá časť má dostatočné spojenie. Ak uzáver už nedrží tak, ako má, preskúmajte kontamináciu, opotrebovanie a veľkosť, namiesto toho, aby ste extra vonkajšie viazanie považovali za automatickú opravu.

Ochrana zväzku hadíc bez zmeny jeho vedenia

Niekoľko hadíc môže zdieľať trasu bez toho, aby sa pohybovali úplne rovnako. Pred špecifikáciou jedného spoločného návleku nechajte zodpovedného inžiniera potvrdiť, či je navrhované zoskupenie vhodné pre ich pohyb, teplotu a servisné požiadavky.

Spoločný vonkajší návlek nevytvára ochrannú vrstvu medzi každou hadicou vo vnútri. Ak je zdrojom opotrebovania kontakt hadice s hadicou v rámci zväzku, riešte vnútorné oddelenie alebo individuálnu ochranu ako súčasť kontroly vedenia.

Pre nepravidelný zväzok pošlite náčrt prierezu a fotografiu inštalácie. Označte body odbočenia a umiestnenie existujúcich svoriek. Tam, kde sa zväzok rozdeľuje alebo výrazne mení veľkosť, zhodnoťte samostatné časti návleku namiesto toho, aby ste jeden súvislý návlek nútili prispôsobiť sa každej časti trasy.

A odnímateľný návlek na hydraulickú hadicu by mal zachovať prístup k zostave, ktorú chráni. Rozhodnite, kde sa dá otvoriť, ktoré označenia musia zostať prístupné a či údržbár dokáže po kontrole správne opätovne zaistiť uzáver.

Čo skontrolovať na prvej nainštalovanej vzorke

Vyhodnoťte obal na reprezentatívnej zostave, nielen na rovnej vzorke hadice na pracovnom stole. Skúška by mala zahŕňať zamýšľané polohy svoriek, obmedzené priestory, ohyby a servisný prístup.

Pred montážou: skontrolujte hadicu a opravte neprijateľné opotrebovanie, netesnosti alebo chyby vedenia podľa postupov výrobcu zariadenia. Nový kryt sa nesmie použiť na zakrytie poškodenej hadice.

S nainštalovaným obalom: skontrolujte pokrytie, zaistenie uzáveru, vôľu a prístup. Potvrďte, že návlek nevynucuje ostrejší ohyb, neťahá za armatúru, neprekáža svorke ani neblokuje iný pohyblivý komponent. Používajte len dohodnuté usporiadanie koncového uchytenia; obal nie je konštrukčná podpera hadice ani zdvíhací popruh.

Po schválenej skúške: skontrolujte posun, otvorenie uzáveru a koncentrované opotrebovanie. Zaznamenajte, kde dochádza ku kontaktu a či chránená oblasť zostáva zakrytá. Intervaly kontroly zvoľte na základe rizík aplikácie a požiadaviek na údržbu, namiesto predpokladu univerzálneho obdobia výmeny návleku.

Definujte nylonovú konštrukciu a jej limity

Názov balistický nylonový obal na hadice sám osebe nedefinuje veľkosť priadze, hmotnosť tkaniny, povrchovú úpravu, niť, výkon uzáveru ani prevádzkovú teplotu. Pri opakovaných objednávkach si dohodnite konštrukciu a konečné rozmery namiesto spoliehania sa len na názov produktu.

Pri porovnávaní vzoriek si vyžiadajte relevantné informácie o oderu a preskúmajte flexibilitu, úpravu okrajov a upevnenie uzáveru. Výsledky testov porovnávajte len vtedy, ak sú metóda, zaťaženie, kontaktný povrch a koncový bod porovnateľné. Výsledok z jednej tkaniny alebo kompletného návleku sa nesmie priradiť inej konštrukcii.

Uveďte očakávanú teplotu a akýkoľvek kontakt s hydraulickou kvapalinou, čistiacimi prostriedkami alebo vonkajším počasím. Vhodnosť sa musí skontrolovať pre hotovú zostavu vrátane akéhokoľvek náteru, prešívania a spojovacieho materiálu. Nylonový návlek proti oderu by sa nemal považovať za protipožiarny návlek len preto, že sa používa na hydraulickej hadici.

Podobne, ochrana proti oderu je odlišná od ochrany proti prasknutiu hydraulickej hadice alebo ochrany proti úniku cez dierku. Tieto úlohy vyžadujú dôkazy špecifické pre danú aplikáciu pre ochranný systém. Termín balistický nylon nie je dôkazom balistickej ochrany personálu a obal nie je tlakovo odolná oprava pre netesniace potrubie.

Zmeňte schválenú vzorku na opakovateľnú špecifikáciu OEM

Úspešná vzorka dodatočnej montáže je východiskovým bodom pre opakované dodávky. Zaznamenajte konečnú šírku, efektívnu uzavretú veľkosť, usporiadanie uzáveru, chránenú dĺžku, úpravu okrajov a akúkoľvek dohodnutú identifikáciu. Tieto podrobnosti uchovávajte so schváleným výkresom alebo referenčnou vzorkou.

Pre údržbu vozového parku alebo výrobu zariadení rozlišujte požadované konfigurácie podľa čísla dielu alebo iného dohodnutého identifikátora. Špecifikujte, či bude materiál dodaný na rezanie na mieste alebo ako hotové dĺžky, a potvrďte metódu rezania a úpravy okrajov. Farba, označenie, balenie, minimálne množstvo objednávky a dodacia lehota by mali byť dohodnuté pre zvolenú konštrukciu.

BSTFLEX podporuje kontrolu aplikácií a vývoj vzoriek prostredníctvom svojich OEM a zákazkových výrobných služieb. Pre dopyt na zákazkový nylonový obal na hadice poskytnite požadované rozmery krytu aj podmienky inštalácie, aby bolo možné návrh vyhodnotiť vzhľadom na skutočnú zostavu.

Otázky, ktoré kupujúci kladú o dodatočne montovaných nylonových obaloch na hadice

Dá sa návlek nainštalovať bez odpojenia hadice?

Obopínací dizajn možno umiestniť okolo prístupnej časti hadice bez toho, aby prechádzal cez jej armatúry. Stále musí byť dostatok miesta na umiestnenie tkaniny a zaistenie uzáveru. Požiadavky na izoláciu a odtlakovanie zostávajú nezmenené.

Poskytuje väčší obal vždy lepšie prispôsobenie?

Nie. Vyberajte v rámci odporúčaného rozsahu uzavretej veľkosti dodávateľa. Nadrozmerný obal môže zanechať prebytočný materiál, zatiaľ čo poddimenzovaný môže zabrániť špecifikovanému zaisteniu uzáveru. Potvrďte prispôsobenie na skutočnej hadici alebo zväzku.

Dá sa obal po kontrole otvoriť a znova použiť?

Konštrukcia so suchým zipsom umožňuje opätovné otvorenie. Vráťte ho do prevádzky len vtedy, ak tkanina, okraje, prešívanie a uzáver zostávajú vhodné a možno obnoviť schválené prispôsobenie. Opätovná použiteľnosť nie je zárukou neobmedzenej životnosti.

Vyžiadajte si cenovú ponuku na obopínací nylonový návlek na hadice

Pre dopyt ohľadom BSTFLEX balistického nylonového návleku na hadice, pošlite vonkajší priemer hadice alebo profil zväzku, dĺžku pokrytia, fotografiu vedenia, miesto oderu, prevádzkovú teplotu a očakávané vystavenie kvapalinám. Uveďte množstvo vzorky, výrobné množstvo, označenie, balenie a požiadavky na doručenie.

Kontaktujte BSTFLEX so svojím výkresom alebo požiadavkami na inštaláciu. Pre aplikácie zahŕňajúce rôzne potreby ochrany na jednom stroji použite stránku výberu ochrany hydraulických hadíc na porovnanie relevantných konštrukcií produktov.
