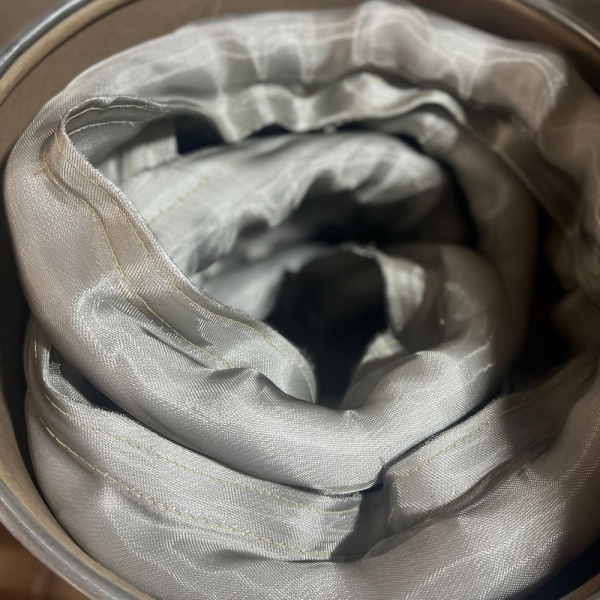

A tesniaca páska typu „tadpole“ s dvoma tesniacimi valcami má dva stlačiteľné tesniace valce spojené plochým textilným pásom. Dva valce poskytujú oddelené kontaktné polohy v rámci jedného profilu, zatiaľ čo spojovacia časť určuje ich rozostup a môže poskytnúť montážnu plochu, ak to konštrukcia zariadenia dovoľuje.
Táto konštrukcia stojí za zváženie, keď priemyselné dvere alebo panel vyžadujú dve definované tesniace dráhy. Nie je to len hrubšia verzia štandardného tesnenia typu „tadpole“ a pridanie druhého valca automaticky nezlepší každý spoj. Oba valce potrebujú vhodné kontaktné plochy, správnu inštalačnú výšku a dostatočný prítlak pri zatváraní.
Pri projektoch OEM a výmenách začnite prierezom spoja. Akonáhle sú stanovené kontaktné polohy, krycia tkanina, vnútorné jadrá a detaily upevnenia môžu byť zvolené podľa skutočnej inštalácie.
Dvojvalcové, jednovalcové a s dvojitým chvostom: Čítanie prierezu
Výrazy „dvojvalcové“ opisujú počet tesniacich valcov, nie počet vrstiev tkaniny alebo montážnych chvostov. Tento rozdiel by mal byť viditeľný na výkrese skôr, než sa začnú riešiť rozmery alebo materiály.
| Profil | Prierez | Čo musí výkres stanoviť |
|---|---|---|
| Jednovalcové tesnenie typu „tadpole“ | Jeden tesniaci valec s predĺženým montážnym chvostom. | Kontaktná poloha valca a oblasť uchytenia chvosta. |
| Dvojvalcové tesnenie typu „tadpole“ | Dva tesniace valce spojené plochým pásom. | Obe kontaktné polohy, rozostup valcov a zamýšľané usporiadanie uchytenia. |
| Tesnenie typu „tadpole“ s dvojitým chvostom | Jeden tesniaci valec s montážnymi chvostmi vyčnievajúcimi na oboch stranách. | Ako sú dva chvosty uchytené okolo jedného tesniaceho valca. |
Profil s dvojitým chvostom neposkytuje druhý valec. Podobne dve vrstvy tkaniny okolo jedného jadra stále tvoria jednovalcové tesnenie. Tvar špecifikujte náčrtom prierezu namiesto spoliehania sa len na názov produktu.
Kedy dáva zmysel dvojvalcový profil?
Najjasnejším východiskovým bodom je existujúci výkres zariadenia, ktorý už špecifikuje dva valce. Výmena by mala zachovať požadované kontaktné miesta a montážnu geometriu, pokiaľ technická revízia nepodporuje zmenu.
Pri novom návrhu možno zvážiť dvojvalcové tesnenie typu „tadpole“, keď rám poskytuje dve podopreté tesniace dráhy a projektant chce, aby boli ich relatívne polohy definované jedným spojeným profilom. Spojovací pás určuje vzťah medzi valcami, ale upevňovací systém musí stále zabraňovať posunu zostavy.
Skontrolujte dostupnú šírku, ako aj uzavretú medzeru. Druhý valec umiestnený mimo dosadacej plochy nemôže prispieť k zamýšľanému kontaktu. Podobne sa valec spočívajúci na nepodopretom okraji môže deformovať inak ako ten, ktorý dosadá na súvislý povrch.
Druhý valec nie je náhradou za opravu zdeformovaného rámu, nevhodnej západky alebo poškodeného tesniaceho povrchu. Vyriešte tieto podmienky pred výberom väčšieho alebo zložitejšieho tesnenia.
Výkres potrebuje viac než len dva priemery valcov
Špecifikácia dvojvalcového tesnenia by mala zobrazovať nestlačený profil a jeho vzťah k uzavretému spoju. Nasledujúce rozmery poskytujú praktický východiskový bod.
| Detail výkresu | Čo špecifikovať | Prečo je to dôležité |
|---|---|---|
| Rozmery valca | Voľná výška a šírka každého valca, alebo priemer, ak je prierez okrúhly. | Definuje každú stlačiteľnú časť bez predpokladu, že oba valce sú identické. |
| Rozostup valcov | Vzdialenosť medzi stredmi s jasne vyznačenými meracími bodmi. | Lokalizuje dve kontaktné dráhy na zariadení. |
| Spojovací pás | Čistá šírka medzi valcami, hrúbka a akékoľvek detaily upevnenia. | Definuje spojovaciu časť a jej uloženie pod upevňovacím prvkom. |
| Inštalované medzery | Uzavretá medzera v každej polohe tesniaceho prvku (bulb), vrátane odchýlok po obvode. | Ukazuje, do akej miery sa musí každý tesniaci prvok počas prevádzky deformovať. |
| Celkový obal | Celková šírka profilu a vôľa okolo susedných komponentov. | Kontroluje, či kompletné tesnenie sedí bez kolízií. |
| Hotová geometria | Dĺžka, rohy, polomery ohybov, spoje a referenčná dráha použitá na meranie. | Definuje inštalovaný obvod, nie len rovnú vzorku. |
Rozstup medzi stredmi nie je to isté ako čistá šírka pásu. Pri obmedzenom montážnom priestore označte oboje. Pri opotrebovanej náhradnej vzorke zmerajte aj zariadenie: trvalá kompresia môže zakryť pôvodnú výšku tesniaceho prvku.
Skontrolujte kompresiu v oboch kontaktných polohách
Dvere, ktoré vyzerajú rovno, môžu stále vykazovať rozdielne medzery v dvoch miestach tesniacich prvkov. Jeden prvok sa môže dotknúť rámu skôr ako druhý. Ak sa prvý prvok stlačí príliš silno skôr, než druhý nadviaže kontakt, samotná výmena materiálu nemusí problém vyriešiť.
Vyhodnoťte obe miesta samostatne a potom posúďte zostavu ako celok. Zaznamenajte voľné výšky tesniacich prvkov, inštalované výšky a dostupné uzatváracie zaťaženie. Ak majú tesniace prvky rozdielne rozmery alebo jadrá, tieto rozdiely výslovne špecifikujte.
Dvere musia poskytnúť zaťaženie potrebné na stlačenie všetkých zapojených tesniacich častí. Nepredpokladajte, že dvojitý profil sa uzavrie rovnako ľahko ako predchádzajúce jednoduché tesnenie, alebo že jeho požadované zaťaženie bude presne dvojnásobné. Výsledok závisí od kompletného profilu a geometrie inštalácie.
Pri novom návrhu je skúšobná montáž užitočnejšia než posudzovanie kompresie stláčaním krátkej voľnej vzorky. Použite zamýšľané upevňovacie usporiadanie a skontrolujte kontakt okolo rohov, ako aj pozdĺž rovných častí.
Možnosti materiálu a jadra pre zákazkový vývoj
Tvar s dvojitým tesniacim prvkom nepredpisuje jeden materiál. sklolaminátové tesnenie typu tadpole s dvojitým tesniacim prvkompoužíva poťah zo sklolaminátovej tkaniny, ale vnútornú konštrukciu je stále potrebné definovať. Vláknité jadrá, vystužené sieťové jadrá a duté kovové jadrá ponúkajú rôzne východiskové body pre návrh.
Nasledujúce produkty BSTFLEX poskytujú existujúce referencie materiálov a jadier. Nie sú prezentované ako štandardné verzie s dvojitým tesniacim prvkom; hotový profil s dvoma prvkami musí byť špecifikovaný samostatne.
| Referencia existujúcej konštrukcie | Materiál Kombinácia | Otázka pre návrh s dvojitým tesniacim prvkom |
|---|---|---|
| Sklolaminátový poťah s jadrom zo sklenených vlákien | Tkaný sklolaminátový exteriér s vnútorným tesniacim prvkom na báze vlákien. | Poskytuje zvolené jadro požadovanú kompresiu a návratnosť v oboch kontaktných polohách? |

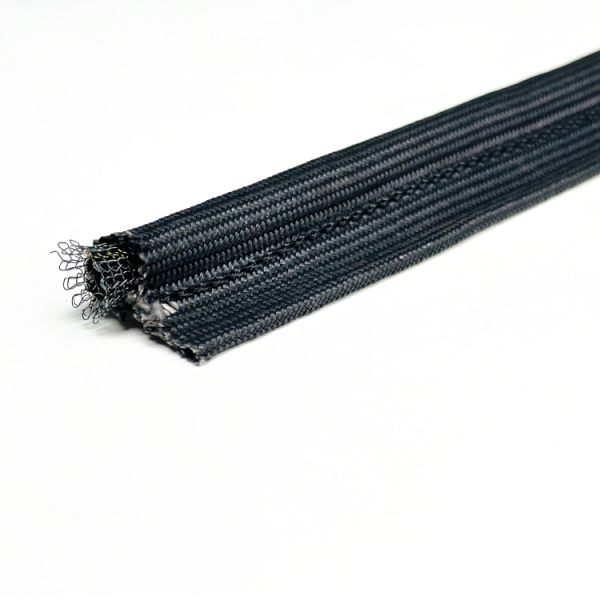

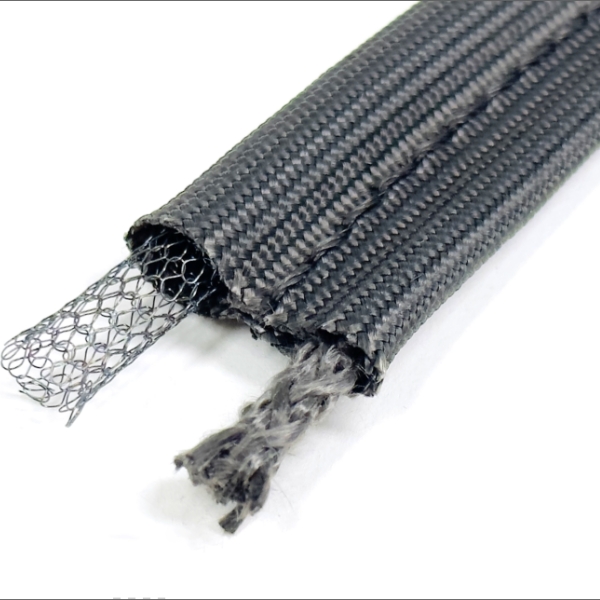

| Sklolaminátový poťah s jadrom z nehrdzavejúcej ocele | Sklolaminátový exteriér s vnútornou kovovou oporou. | Ktorá konštrukcia jadra a zliatina zodpovedajú požadovanému zaťaženiu, pohybu a prostrediu? |
| Sklolaminátový poťah s dutým jadrom z nehrdzavejúcej ocele | Sklolaminátový exteriér nad kovovou konštrukciou s otvoreným stredom. | Je dostupný kompresný zdvih kompatibilný s uzavretými medzerami a upevňovacím usporiadaním? |
| Poťah zo silikátovej tkaniny s jadrom z Inconel | Silikátová tkanina kombinovaná s kovovým vnútorným vystužením. | Sú zvolený poťah, zliatina a zostava vhodné pre skutočné tepelné zaťaženie? |

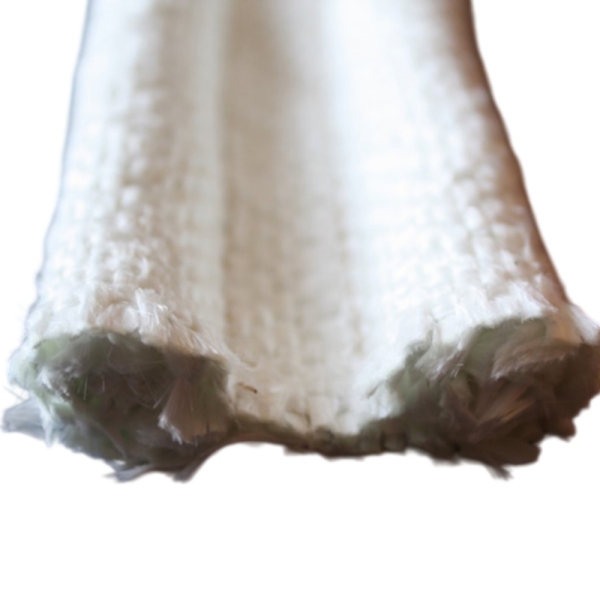

| Poťah z keramickej tkaniny s keramickým jadrom | Poťah z keramickej tkaniny s vnútorným jadrom na báze keramiky. | Ako sa navrhovaná konštrukcia správa po požadovanej kompresii a tepelných cykloch? |
Hustota jadra, konštrukcia drôtu a napätie poťahu môžu zmeniť reakciu na stlačenie. Samotné názvy materiálov neurčujú, ktoré hotové tesnenie je mäkšie alebo odolnejšie. Porovnajte navrhované zostavy s rovnakými požiadavkami zariadenia.
Pre kompletné tesnenie musí byť špecifikovaná aj teplota. Poťah, jadro, prešívanie a akýkoľvek náter alebo pripevňovací materiál vyžadujú kontrolu. Dve banky nezdvojnásobujú teplotnú odolnosť a jadro odolnejšie voči teplu neodstraňuje obmedzenia vonkajšieho poťahu.
Priemyselné aplikácie: Prispôsobte profil spoju
Dvere priemyselných pecí
Pri dávkovej, vytvrdzovacej alebo sušiacej peci zvážte profil s dvojitou bankou, ak konštrukcia dverí poskytuje dve vhodné kontaktné dráhy. Pred výberom rozmerov banky skontrolujte kapacitu západky, pohyb na strane pántov a priestor na uchytenie. Cieľom je kontrolovaný kontakt na oboch dráhach, nie jednoducho viac tesniaceho materiálu okolo otvoru.
Prístupové dvere pecí a vyhrievané panely
Pri prístupových otvoroch pecí identifikujte teplotu a expozíciu v mieste tesnenia namiesto priradenia teploty komory každej súčasti tesnenia. Tam, kde výkres vyžaduje dve banky, by sa mal výber poťahu a jadra posudzovať spolu s geometriou rámu a frekvenciou otvárania.
Kryty prístupu do potrubia a tepelné kryty
Pri odnímateľných krytoch stanovte dostupné upínacie zaťaženie a skontrolujte, či sú obe tesniace dráhy podopreté. Definujte tiež akýkoľvek tlakový rozdiel a prípustný únik. Textilné tesnenie s dvoma bankami nie je automaticky plynotesné, tesnenie tlakovej nádoby alebo nezávisle monitorovaný systém dvojitého tesnenia.
Rohy a uchytenie potrebujú svoje vlastné detaily
Dve paralelné dráhy bánk sledujú rôzne vnútorné a vonkajšie dĺžky okolo rohu. Profil, ktorý pasuje na rovnú testovaciu časť, sa môže pri formovaní okolo celých dverí zhlukovať, naťahovať alebo meniť rozostupy.
Na výkres zahrňte polomery rohov a miesta spojov. Ak sa navrhuje vyrobený rám, definujte, ako banky a spojovacia sieť pokračujú cez každý roh. Nenechávajte konštrukciu rohov na predpoklad inštalácie.
Upevňovací hardvér by mal zabezpečiť určenú montážnu oblasť bez neúmyselného rozdrvenia banky alebo bránenia jej pohybu. Skontrolujte ostré hrany a klzný kontakt, ktoré by mohli poškodiť textíliu počas opakovaného otvárania.
Po skúšobnej inštalácii skontrolujte obe kontaktné dráhy a spojovaciu sieť. Viditeľne sploštená banka nedokazuje, že celý obvod spĺňa požadovaný tesniaci výkon.
Objednávanie vlastného dvojitého bankového tesnenia typu tadpole
BSTFLEX podporuje vývoj tesnení na základe výkresov a vzoriek prostredníctvom svojej služby výroby tesnení typu tadpole na mieru. Pre projekt s dvojitou bankou pošlite prierez a spoj tak, aby bolo možné profil posúdiť v jeho nainštalovanej polohe.
Pre cenovú ponuku: uveďte rozmery oboch bánk, rozostup stredov, šírku a hrúbku siete, celkovú dĺžku, detaily rohov, spôsob montáže a množstvo. Pridajte informácie o nepretržitej teplote, špičkovej teplote a trvaní, procesnej expozícii, uzavretých medzerách a dostupnom uzatváracom zaťažení.
Pre schválenie vzorky: pred výrobou odsúhlaste rozmerové tolerancie, kontroly lícovania, požiadavky na stlačenie a reprezentatívne prevádzkové testy. Ak sú pôvodné materiály neznáme, identifikujte ich ako neznáme namiesto nahrádzania predpokladanou špecifikáciou.
Otázky týkajúce sa tesniacej pásky typu tadpole s dvojitou bankou
Je tesnenie typu tadpole s dvojitou bankou to isté ako tesnenie s dvojitým chvostom?
Nie. Profil s dvojitou bankou má dve tesniace banky. Profil s dvojitým chvostom má jednu banku s montážnymi chvostmi na oboch stranách. Rozdiel by mal byť znázornený na výkrese prierezu.
Môže tesnenie s dvojitou bankou nahradiť tesnenie s jednou bankou?
Iba po kontrole spoja. Dodatočná banka potrebuje podopretý dosadací povrch, dostatočný priestor a kompatibilné uzatváracie zaťaženie. Nie je to automaticky priama náhrada.
Znamená „tesniaca páska“, že výrobok je samolepiaci?
Nie. Názov neurčuje lepiacu podložku. Spôsob upevnenia špecifikujte samostatne. Akékoľvek lepidlo použité na polohovanie musí byť posúdené z hľadiska jeho expozície a zamýšľanej úlohy.
Zaručuje druhá banka nižší únik?
Nie. Obe banky musia vytvoriť zamýšľaný kontakt a poťah, spoje, rohy a uchytenie musia vyhovovať aplikácii. Overte výkonnosť oproti dohodnutému testu zariadenia, nie iba podľa počtu bánk.
Prediskutujte svoj profil s dvojitou bankou s BSTFLEX
Preskúmajte sortiment tesnení typu tadpole a tesnení tadpole od BSTFLEX pre možnosti materiálov, potom predložte navrhovanú geometriu s dvoma bankami na kontrolu.
Vyžiadajte si cenovú ponuku na vlastné tesnenie typu tadpole s dvojitou bankou.Pošlite výkres prierezu, merania medzier zariadenia, prevádzkové podmienky a požadované množstvo, aby ste začali s kontrolou špecifikácie.
