Zlyhanie textilného kompenzátora: Príčiny, kontrola a prevencia

Zlyhanie textilného kompenzátora môže byť výsledkom nadmernej teploty na tesniacej vrstve, chemického pôsobenia, oderu, pohybu za schválené limity, kolísania tlaku alebo poškodených upevnení. Niekoľko mechanizmov môže pôsobiť súčasne. Roztrhnutý pás je viditeľným výsledkom; sám osebe neurčuje pôvodnú príčinu.

Pre priemyselné potrubné, výfukové a spalinové systémy nie je užitočnou otázkou len to, ktorá tkanina by mala nahradiť tú poškodenú. Ide o to, čo sa zmenilo, kde sa poškodenie začalo a či kompletná zostava stále zodpovedá svojim prevádzkovým podmienkam.

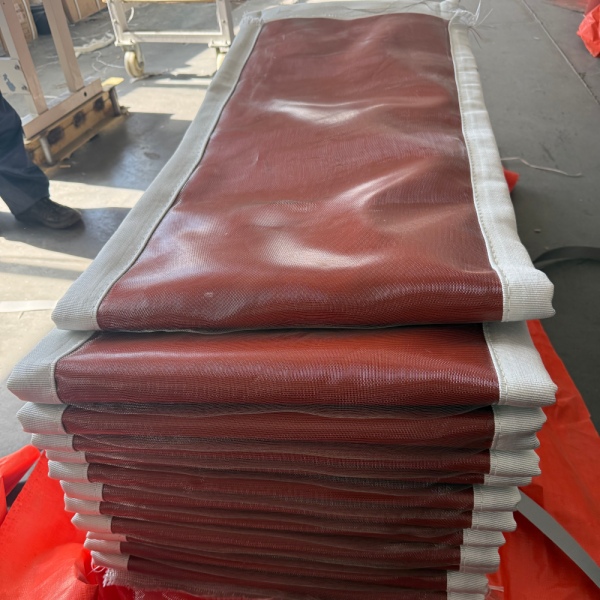

BSTFLEX vyrába nekovové textilné kompenzátory pre zákazkové potrubné aplikácie. Táto príručka vysvetľuje, ako zdokumentovať zlyhanie, rozlíšiť možné mechanizmy a pripraviť lepšiu špecifikáciu náhrady.

Čo sa považuje za zlyhanie textilného kompenzátora?

Kompenzátor funkčne zlyhal, keď už nedokáže splniť svoje špecifikované požiadavky na tesnenie alebo pohyb. Hlavné pretrhnutie nie je jediným problémom: oddelený uzáver, poškodená plynová bariéra alebo zablokovaná flexibilná časť môžu tiež zabrániť zostave vykonávať jej zamýšľanú funkciu.

Naopak, povrchová značka automaticky neurčuje, koľko pevnosti alebo životnosti zostáva. Zaznamenajte pozorovanie, porovnajte ho so schválenou konštrukciou a získajte odborné posúdenie. Samotný vzhľad nemôže povoliť pokračovanie v prevádzke.

V potrubí s podtlakom môže netesnosť nasávať vonkajší vzduch dovnútra namiesto toho, aby vytvárala vonkajší oblak plynu alebo prachu. Absencia viditeľných emisií preto nie je dôkazom neporušeného tesnenia.

Prečítajte vzorec poškodenia bez unáhlených diagnóz

Nasledujúce pozorovania sú východiskovými bodmi pre vyšetrovanie, nie diagnostickým testom. Udržujte orientáciu poškodeného komponentu identifikovateľnú, aby bolo možné dôkazy spojiť s potrubím, vložkou a procesnými podmienkami.

Sedem mechanizmov zlyhania, ktoré stojí za to skontrolovať

1. Nadmerná teplota na nesprávnej vrstve

Vysokoteplotná textília neurčuje teplotnú odolnosť každého komponentu okolo nej. Tesniaca membrána, povlak, uzáver a oblasť upevnenia potrebujú vhodnú ochranu.

Skontrolujte procesné odchýlky spolu so stavom izolačných vankúšov a ochrany horúcej strany. Vonkajšia vrstva môže zažiť nadmerné teplo, keď sa vnútorná izolácia posunie alebo keď pridaný kryt zmení odvod tepla, a to aj bez zdokumentovaného nárastu normálnej teploty plynu.

Nápravné opatrenie by malo nasledovať po tepelnom preskúmaní. Iná vonkajšia tkanina je len jednou z možných zmien. Naša príručka pre vysokoteplotné textilné kompenzátory vysvetľuje, ako kompletná zostava zvláda expozíciu.

2. Chemické pôsobenie a kondenzácia

Teplotná odolnosť nezaručuje chemickú kompatibilitu. Procesný plyn, kondenzát a čistiace prostriedky môžu vystaviť tesniaci systém podmienkam, ktoré nie sú pokryté jeho pôvodnou špecifikáciou.

Skontrolujte, či sa poškodenie zhoduje s vlhkými oblasťami, chladnými miestami alebo zmenou paliva, procesnej chémie či postupov pri odstávke. Ak je kondenzácia relevantná, prehodnoťte minimálne prevádzkové podmienky, ako aj maximálnu teplotu.

Konštrukcie na báze PTFE a so silikónovým povlakom nie sú zameniteľné len preto, že obe používajú výstuž zo sklenených vlákien. Overte požadovanú funkciu a kompatibilitu každej vrstvy. Pozrite simateriály textilných kompenzátorov pre rozlíšenie medzi tesnením, výstužou a tepelnou ochranou.

3. Oder, kontakt s kovom a usadzovanie častíc

Abrazívne prúdenie plynu a trenie o vložku môžu spôsobiť lokalizované opotrebovanie, vyžadujú si však odlišné nápravné opatrenia. Skontrolujte dráhu prúdenia a geometriu kontaktu namiesto toho, aby ste všetko rozstrapkanie považovali za problém pevnosti materiálu.

Prietoková vložka chráni pružný prvok pred priamym vystavením. Bariéra proti usadzovaniu obmedzuje hromadenie častíc v dutine. Ich funkcie sa líšia a obe musia zostať kompatibilné s pohybom spoja.

Skontrolujte, či nedošlo k deformácii okrajov, posunutiu vnútorných komponentov a usadeninám zaberajúcim priestor pre pohyb. Skontrolujte vôľu v špecifikovaných prevádzkových polohách, nielen v polohe viditeľnej počas odstávky. Nepridávajte voľnú izoláciu alebo tesnenie ako improvizovanú bariéru proti usadzovaniu.

4. Nadmerný pohyb, nesprávne prednastavenie alebo obmedzená geometria

Pružný pás má definovaný rozsah pohybu. Nie je to neobmedzená tolerancia pre nesúososť potrubia, posunutie podpier alebo chybu pri inštalácii.

Porovnajte zistenú geometriu so schválenou polohou za studena. Oddeľte zámerné prednastavenie od neúmyselného posunu a potom skontrolujte axiálne, laterálne a uhlové pohyby vrátane kombinácií, ktoré sa vyskytujú súčasne.

Taktiež skontrolujte, či vložka, okolitá konštrukcia alebo nesprávne ponechaná prepravná poistka neobmedzujú pohyb. Akékoľvek odstránenie poistiek musí nasledovať po inštalačnom postupe a požiadavkách na podpery. Širší náhradný pás automaticky neopraví geometriu a môže vytvoriť nové záhyby alebo kontaktné body.

5. Problémy so svorkami, tesnením alebo uzáverom

Netesnosť v blízkosti upevnenia nemusí nutne pochádzať z hlavného textilného rozpätia. Skontrolujte upevnené upínacie lišty, tesniace plochy, požadované tesnenia, spojovací materiál a uzáver pásu.

Ostré hrany a nerovné povrchy si zaslúžia osobitnú pozornosť tam, kde poškodenie sleduje líniu svorky. Porovnajte dodané diely a záznam o inštalácii so schváleným výkresom.

Požiadavky na uzávery v teréne a uťahovanie skrutiek závisia od konštrukcie. Neexistuje univerzálny krútiaci moment, lepidlo alebo postup spájania pre každý textilný spoj. Silnejšie uťahovanie nie je všeobecná metóda opravy a netesný spoj pod tlakom sa nesmie nastavovať ako neformálny krok kontroly.

6. Tlaková pulzácia a opakované chvenie

Textília zvolená na prispôsobenie sa pomalému tepelnému pohybu musí byť vhodná aj pre akýkoľvek vysokofrekvenčný pohyb v mieste inštalácie. Zaznamenajte prevádzkové podmienky ventilátora a kolísanie tlaku namiesto toho, aby ste prevádzku opísali len ako nízkotlakovú.

Podtlak môže ťahať textíliu smerom k vnútorným komponentom. Opakované chvenie potom môže kombinovať cyklické zaťaženie s trením alebo vystavením časticiam.

Prehodnotenie by sa malo zaoberať tlakovými limitmi, konštrukciou textílie, nepodopretou geometriou a usporiadaním vložky spoločne. Jednoduché vystuženie pásu môže byť v rozpore s jeho požiadavkami na pohyb. Neočakávaný pohyb by sa mal vyšetriť, nie akceptovať len preto, že výrobok je pružný.

7. Poškodenie pri inštalácii a zmeny v okolí spoja

Nie každé zlyhanie začína procesným médiom. Poškodenie pri manipulácii, blízke zváranie alebo brúsenie, ostré nástroje a následné údržbárske práce môžu poškodiť inak vhodný pružný prvok.

Skontrolujte fotografie z preberania a postup prác na mieste. Porovnajte súčasnú inštaláciu s pôvodným záznamom: bola rozšírená izolácia, pridaný kryt alebo zmenené okolité zariadenie?

Prehodnoťte aj prirodzené starnutie a kumulatívne vystavenie vplyvom. Pás, ktorý pri inštalácii sedel správne, už nemusí byť vhodný po dlhodobej tepelnej, chemickej a mechanickej prevádzke. Načasovanie výmeny by sa malo riadiť stavom, zaťažením a pokynmi výrobcu, nielen vzhľadom.

Kontrola v dvoch rôznych prevádzkových oknách

Počas prevádzky: Pozorujte bez narušenia spojenia

Tam, kde to hodnotenie rizík na pracovisku dovoľuje, môže oprávnený personál zaznamenať vonkajší stav z bezpečnej pozície. Užitočné pozorovania zahŕňajú zmeny v tvare pásu, chvenie, viditeľné netesnosti a vystavenie okolitej teplote, priradené k prevádzkovému stavu.

Kvalifikovaná termografická kontrola môže pomôcť identifikovať teplotné vzorce pre ďalšie vyšetrovanie. Priamo nemeria každú vnútornú vrstvu ani nedokazuje príčinu horúcej oblasti.

Nedotýkajte sa, neskúmajte, neuvoľňujte, neuťahujte ani neodstraňujte komponenty pri kontrole bežiaceho spoja. Podozrenie na nebezpečný únik, rýchle zhoršenie stavu alebo vážnu deformáciu vyžaduje okamžitú eskaláciu podľa postupu reakcie závodu, nie rozhodnutie čakať na ďalšiu rutinnú kontrolu.

Počas autorizovanej odstávky: Preskúmajte kompletnú zostavu

Manuálna práca vyžaduje overenú izoláciu, bezpečné teploty, odtlakovanie a vhodný prístup. Aplikujte povolenia pracoviska, postupy izolácie energie a postupy pre prácu v stiesnených priestoroch, kde je to relevantné. Pred demontážou alebo odberom vzoriek skontrolujte podpery potrubia a posúďte kontamináciu.

Pred schváleným čistením zachovajte zistený stav. Odfoťte pás zvnútra aj zvonku, identifikujte prítokovú a odtokovú stranu a označte miesta poškodenia na náčrte. Preskúmajte rámy, uzávery, vložky a izoláciu namiesto odstraňovania iba viditeľne roztrhnutého materiálu.

Zaznamenajte neprístupné oblasti ako neskontrolované. Správa, ktorá vyzerá kompletne, by nemala zakrývať medzery v dôkazoch.

Vytvorte záznam o zlyhaní, ktorý možno porovnávať

Použite jeden záznam na označenie spoja. Najužitočnejšia správa spája fyzické dôkazy s dátumami, prevádzkovými podmienkami a pôvodným návrhom.

Opíšte udalosť: Zaznamenajte dátum inštalácie, prvé pozorované poškodenie, trvanie prevádzky a či problém nasledoval po spustení, procesnej odchýlke alebo údržbárskych prácach.

Lokalizujte poškodenie:Identifikujte postihnutú stranu, roh, svorku alebo uzáver. Zahrňte prehľadové fotografie a detailné zábery s mierkou, ak je to bezpečné.

Zaznamenajte, čo sa zmenilo:Porovnajte teplotu, tlak, zloženie plynu, prach, pohyb a okolitú izoláciu so schválenou špecifikáciou. Nedostupné údaje označte ako neznáme.

Oddeľte dôkazy od interpretácie:Ako pozorovanie napíšte „trhlina priľahlá k protiľahlej svorke“. Ako hypotézu zaznamenajte „možný lokálny kontakt“, kým ho nepotvrdí geometria alebo výsledky kontroly.

Toto oddelenie robí diskusie medzi personálom závodu, inštalačným dodávateľom a výrobcom užitočnejšími, než je určenie príčiny na základe jednej fotografie.

Opraviť, vymeniť pás alebo skontrolovať celú zostavu?

Niektoré textilné konštrukcie umožňujú schválenú lokálnu opravu alebo opravu uzáveru. Vhodnosť závisí od poškodených vrstiev, stavu zostávajúceho materiálu, vystavenia procesu a dostupnej metódy. Prevádzka pri vysokých teplotách môže sťažiť spoľahlivú opravu.

Záplata, ktorá zakrýva dieru, sama osebe nezabezpečuje obnovené tesnenie, pevnosť ani schopnosť pohybu. Nepoužívajte bežnú pásku, lepidlo, šitie ani vonkajší kryt ako náhradu za schválenú opravu. Akékoľvek dočasné opatrenie vyžaduje definované limity, monitorovanie a plán výmeny.

Výmena iba pásu môže byť vhodná, ak zostávajúce hardvérové vybavenie a vnútorná ochrana zostávajú vhodné. Opakované poškodenie na rovnakom mieste, zmenené prevádzkové podmienky alebo znehodnotené rámy a vložky si vyžadujú kontrolu kompletnej zostavy.

Akonáhle je zvolená výmena, použite sprievodcu meraním náhradného textilného kompenzátora na zdokumentovanie pripojenia. Nemeňte skreslené rozmery poškodeného pásu priamo na výrobné rozmery.

Zabráňte opakovaniu rovnakého zlyhania

Pred obstarávaním:Aktualizujte prevádzkovú špecifikáciu a identifikujte podozrivý mechanizmus, podporné dôkazy a nevyriešené otázky. Dohodnite sa na akejkoľvek požadovanej zmene materiálov, izolácie, ochrany vložky alebo geometrie namiesto žiadosti iba o hrubší pás.

Pred spustením:Overte schválené diely a inštalačnú polohu, skontrolujte poškodenie pri manipulácii, potvrďte špecifikované pripojenie a uzáver a skontrolujte požadované vnútorné komponenty. Udržujte zostavu bez nečistôt a nepovolených prekážok. Dodržiavajte schválené pokyny pre prepravné zaistenie a vonkajšiu izoláciu.

Počas prevádzky:Ponechajte si základné fotografie a porovnajte neskoršie pozorovania za identifikovateľných prevádzkových podmienok. Preskúmajte neočakávané trendy a skontrolujte spoj po relevantných zmenách procesu alebo zariadenia.

Prevencia by mala uzavrieť vyšetrovanie: identifikujte mechanizmus, zdokumentujte schválenú nápravu a skontrolujte, či sa dôkazy o opakovaní vracajú. Výmena pásu bez zaznamenania toho, čo sa zmenilo, sťažuje vysvetlenie ďalšieho zlyhania.

Ako často by sa mali kontrolovať textilné kompenzátory?

Neexistuje žiadny jednotný interval vhodný pre každú inštaláciu. Plán kontroly a výmeny nastavte pomocou pokynov výrobcu, následkov netesnosti, prevádzkovej záťaže a histórie lokality.

Zdokumentovaný základný stav po inštalácii pomáha pri neskoršom porovnaní. Prehodnoťte plán po abnormálnej teplote alebo tlaku, zmenených prevádzkových podmienkach, blízkej údržbe alebo známkach znehodnotenia. Načasovanie plánovanej odstávky nemá prednosť pred okamžitým bezpečnostným problémom.

Podobne, životnosť nemožno uviesť ako zaručený počet rokov pre každý textilný kompenzátor. Tepelné zaťaženie, chémiu, pohyb, inštaláciu a stav komponentov je potrebné zvážiť spoločne.

Pošlite BSTFLEX dôkazy so svojím dopytom na výmenu

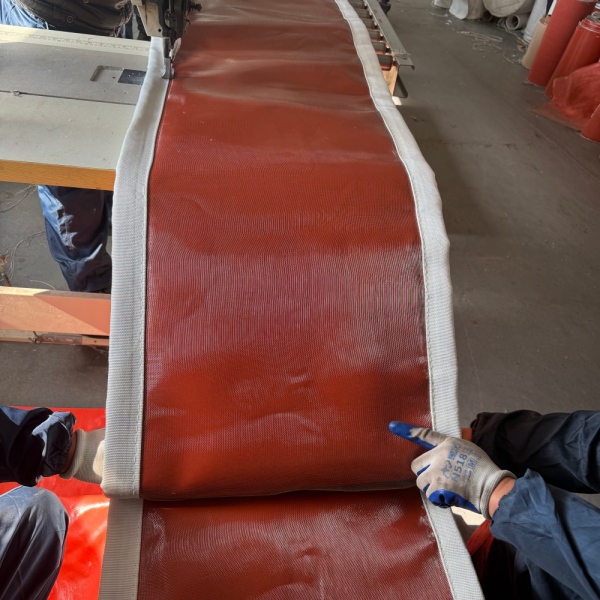

BSTFLEX podporuje výrobu vlastných flexibilných pásov a zostáv na základe výkresov. Naše výrobné kapacity textilných kompenzátorov pokrývajú okrúhle, obdĺžnikové a projektovo špecifické priemyselné konfigurácie potrubí.

Pre cenovú ponuku na výmenu pošlite štítok spoja, výkres alebo rozmerový prieskum, fotografie poškodenia, prevádzkové údaje a požadované množstvo. Uveďte, či je rozsahom iba pás, pás s vnútornými komponentmi alebo kompletná zostava, a identifikujte požadovaný dátum dodania.

Zahrňte zistenia kontroly závodu a akúkoľvek nevyriešenú príčinu. Tieto záznamy podporujú preskúmanie požiadaviek na výmenu; samotné fotografie nemôžu potvrdiť stav zlyhanej zostavy ani povoliť pokračovanie v prevádzke.
