Ak chcete zmerať zákazkové šité vlnovce, zaznamenajte najkratšiu a najdlhšiu vzdialenosť medzi tými istými dvoma montážnymi referenčnými bodmi, priestor potrebný okolo chráneného komponentu, maximálny vonkajší obal a rozmery oboch koncových armatúr. Pri priamej axiálnej inštalácii je rozdiel medzi dvoma inštalovanými dĺžkami požadovaný zdvih vlnovca.

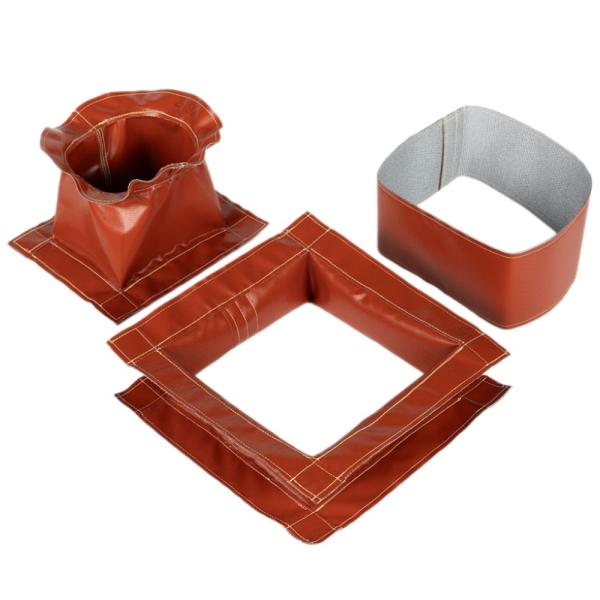

Zdvih valca alebo fotografia starého krytu je východiskovým bodom, nie úplnou špecifikáciou. Užitočný výkres ukazuje, kde sa vlnovec pripája, koľko priestoru zostáva, keď sa mechanizmus zasunie, a čo musia záhyby počas pohybu obchádzať. Tieto merania platia pre celý rad BSTFLEX zákazkových šitých vlnovcov, s dodatočnými podrobnosťami pre okrúhle, obdĺžnikové, zipsové a drôtom vystužené konštrukcie.

Identifikujte pevné a pohyblivé body pripojenia na stroji. Označte ich na náčrte ako Koniec A a Koniec B a uveďte presné referenčné plochy použité na meranie dĺžky. Montážna plocha, osadenie objímky a okraj záhybu tkaniny sú rôzne referencie; nezamieňajte ich.
Zachovajte rovnaké referencie na oboch koncoch dráhy. Taktiež uveďte, či rozmer zahŕňa objímky, príruby alebo montážne dosky, alebo pokrýva iba flexibilné skladané telo. Dôsledne používajte milimetre alebo palce a na výkresoch, ktoré zobrazujú oboje, identifikujte riadiacu jednotku.
Nechajte autorizovaný personál umiestniť a zaistiť zariadenie podľa jeho prevádzkových a údržbových postupov. Pred manuálnym meraním alebo odstránením krytu izolujte nebezpečnú energiu, overte bezpečný stav a zaistite komponenty proti neúmyselnému pohybu. Nesiahajte do prevádzkového mechanizmu.

V tejto príručke Lc a Le opisujú požadované inštalované dĺžky medzi dohodnutými montážnymi referenciami. Neopisujú neoverené limity voľného krytu.
| Rozmer | Čo zaznamenať | Dôležité rozlíšenie |
|---|---|---|
| Stlačená inštalovaná dĺžka, Lc | Najkratšia vzdialenosť medzi montážnymi referenciami počas požadovaného pohybu stroja. | Toto je dostupný inštalačný priestor, nie povolenie na stlačenie záhybov do pevného bloku. |
| Vysunutá inštalovaná dĺžka, Le | Najdlhšia vzdialenosť medzi tými istými montážnymi referenciami. | Toto je požadovaný dosah, nie dĺžka získaná napnutím tkaniny. |
| Požadovaný zdvih vlnovca, S | Le mínus Lc pre priamu axiálnu inštaláciu. | Zdvih nie je to isté ako vysunutá dĺžka. |
| Dĺžka flexibilného tela | Dĺžka medzi prvým a posledným aktívnym záhybom, kde je to na výkrese potrebné. | Udržujte ju oddelene od inštalovanej dĺžky a uveďte všetky koncové presahy. |
| Povolený rozsah prevádzkovej dĺžky | Výrobcom schválené minimálne a maximálne pracovné dĺžky pre hotovú zostavu. | Skutočná inštalácia musí zostať v tomto rozsahu počas celého pohybu. |
Obe inštalované koncové polohy musia byť skontrolované. Kryt môže mať dostatočné vysunutie, ale príliš veľký stlačený objem pre dostupný priestor. Naopak, kompaktný skladaný kryt nemusí poskytnúť požadovaný dosah. Nepredpokladajte, že uvoľnená dĺžka na stole alebo počet záhybov vyrieši ktorúkoľvek z týchto otázok.
Vlnovec by nemal slúžiť ako doraz pohybu stroja. Nahláste akýkoľvek dodatočný pohyb, ktorý má kryt zvládnuť, ako napríklad polohu údržby alebo definovaný presah, a nechajte si požadované tolerancie potvrdiť počas kontroly návrhu.
Zvážte priamu axiálnu inštaláciu s najkratšou montážnou vzdialenosťou 120 mm a najdlhšou montážnou vzdialenosťou 620 mm. V tomto ilustračnom usporiadaní zaberá pevná koncová časť 20 mm medzi každou montážnou referenciou a priľahlým aktívnym záhybom.
| Meranie | Príkladhodnoty |
|---|---|
| Stlačená inštalovaná dĺžka, Lc | 120 mm |
| Vysunutá inštalovaná dĺžka, Le | 620 mm |
| Požadovaný zdvih vlnovca, Le - Lc | 620 - 120 = 500 mm |
| Kombinované pevné axiálne koncové presahy | 20 + 20 = 40 mm |
| Priestor pre ohybné teleso v stlačenej polohe | 120 - 40 = 80 mm |
| Dĺžka ohybného telesa vo vysunutej polohe | 620 - 40 = 580 mm |
| Zmena dĺžky ohybného telesa | 580 - 80 = 500 mm |
Zdvih zostáva 500 mm, pretože z oboch meraní sú odstránené rovnaké pevné presahy. Ich odčítanie iba od jednej dĺžky by viedlo k nesprávnemu výsledku. Presahy v tomto príklade sú časti zobrazené medzi montážnymi referenciami a aktívnymi záhybmi; nie sú automaticky rovnaké ako celková fyzická dĺžka presahujúcej manžety.
Tieto hodnoty ilustrujú iba metódu merania. Nie sú to štandardné rozmery BSTFLEX, schválený kompresný pomer ani dôkaz, že sa konkrétna konštrukcia zmestí. Tkaninu, záhyby, švy, podpery a koncové armatúry je stále potrebné posudzovať spoločne. Pre posunutý, uhlový alebo viacosový pohyb poskytnite dráhu pohybu namiesto spoliehania sa iba na tento axiálny výpočet.

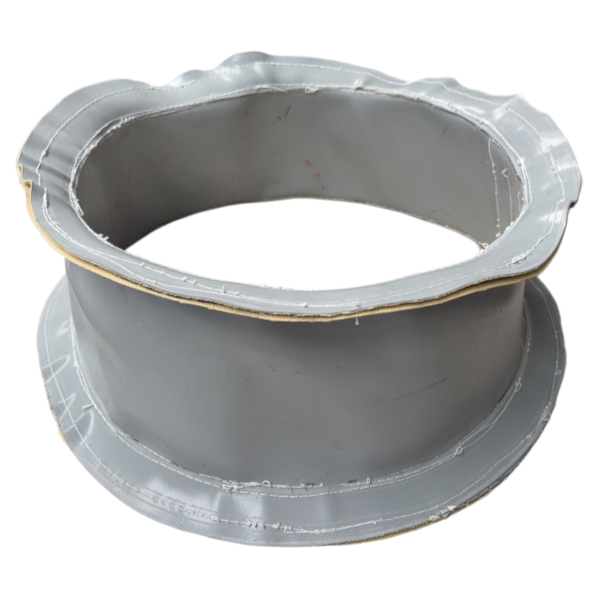

Pre šité okrúhle vlnovce pre valcové tyče a skrutky, zaznamenajte najväčší obrys komponentu, ktorý musí ohybné teleso obklopovať. Zahrňte všetky osadenia, matice, spojky alebo iné prvky umiestnené vo vnútri chráneného priestoru, namiesto merania iba tyče alebo drieku skrutky.
Potom zaznamenajte maximálny vonkajší priemer povolený okolitými konzolami, senzormi, hadicami a krytmi. Označte rozmery komponentu oddelene od navrhovaných rozmerov vlnovca, aby výrobca mohol vyhodnotiť prevádzkovú vôľu, hĺbku záhybu a akékoľvek vnútorné vedenia.
Otvor telesa a otvor montážnej manžety slúžia na rôzne účely. Teleso potrebuje vôľu okolo pohyblivej zostavy; manžeta musí pasovať na svoj montážny povrch. Zmerajte každý dosadací povrch samostatne, vrátane jeho využiteľnej dĺžky záberu a akéhokoľvek stupňa alebo drážky, ktoré ovplyvňujú upnutie.
Uveďte, či sa uzavretý komponent otáča. Kryt okolo rotujúcej skrutky alebo hriadeľa potrebuje vhodné usporiadanie vôle a vedenia; nemalo by sa predpokladať, že sa otáča spolu s komponentom.

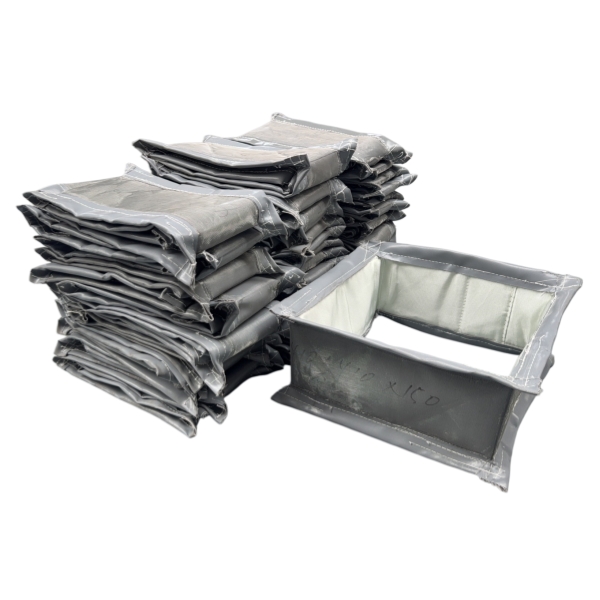

Pre šité obdĺžnikové vlnovce pre strojové vedenia a lineárne koľajnice, zaznamenajte požadovanú vnútornú šírku a výšku spolu s maximálnou dostupnou vonkajšou šírkou a výškou. Jediné meranie šírky nedefinuje obdĺžnikový kryt.
Zobrazte profily koľajníc, ložiskové bloky, vyčnievajúce skrutky, mazacie armatúry a ďalšie prvky v rámci chránenej oblasti. Zahrňte pohľad na koniec, ako aj bočný pohľad. Označte, či kryt obklopuje celú sekciu alebo chráni vybrané strany, a identifikujte akýkoľvek otvor, ktorý musí zostať prístupný.
Zmerajte oba koncové rámy nezávisle. Nepredpokladajte, že ich otvory, vonkajšie rozmery alebo vzory montážnych otvorov sú identické. Všimnite si polomery rohov, presahy a akúkoľvek prekážku, ktorá obmedzuje prístup k upevňovacím prvkom.

Označte nasledujúce detaily ako Koniec A a Koniec B, aj keď armatúry vyzerajú symetricky. Uveďte smer pohľadu pre každý náčrt konca, aby sa asymetrický vzor otvorov alebo poloha zipsu nemohli interpretovať opačne.

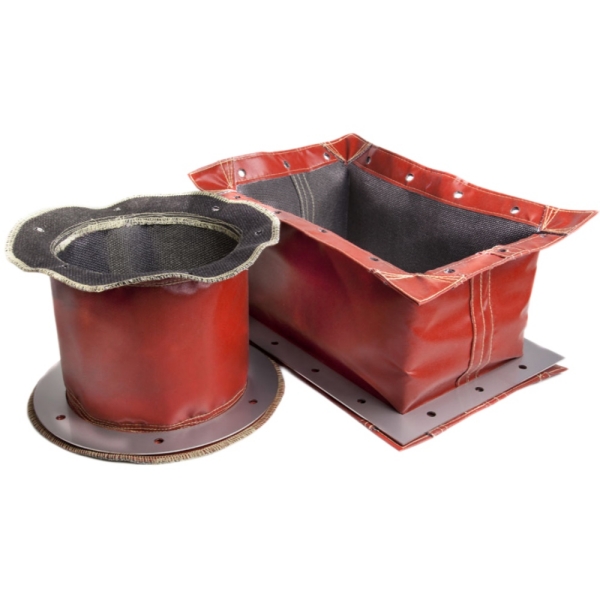

| Montážne usporiadanie | Rozmery a detaily, ktoré je potrebné poskytnúť |
|---|---|
| Manžeta so svorkou | Priemer dosadacej plochy, využiteľná dĺžka záberu, dostupný priestor pre upínaciu pásku a vôľa pre teleso svorky. |
| Okrúhla príruba | Priemer otvoru, vonkajší priemer, hrúbka dosky, počet otvorov, priemery otvorov a priemer rozstupovej kružnice skrutiek alebo súradnice otvorov. |
| Obdĺžniková príruba alebo rám | Šírka a výška otvoru, vonkajšie rozmery, hrúbka, veľkosti otvorov a umiestnenie stredov od jasne označených základní. |
| Drážkované alebo vystužené upevnenie | Šírka, dĺžka a orientácia drážky; umiestnenie výstuže; detaily upevňovacích prvkov; dostupný montážny prístup. |
| Delená koncová armatúra | Poloha delenia, spôsob spojenia a spôsob, akým možno armatúru zmontovať okolo existujúceho komponentu. |
Objasnite, či sa montážny hardvér bude opätovne používať alebo či sa dodá s novým krytom. Detailná fotografia pomáha identifikovať usporiadanie, ale vzor otvorov a rozmery spojov stále vyžadujú kótovaný výkres alebo overené merania.

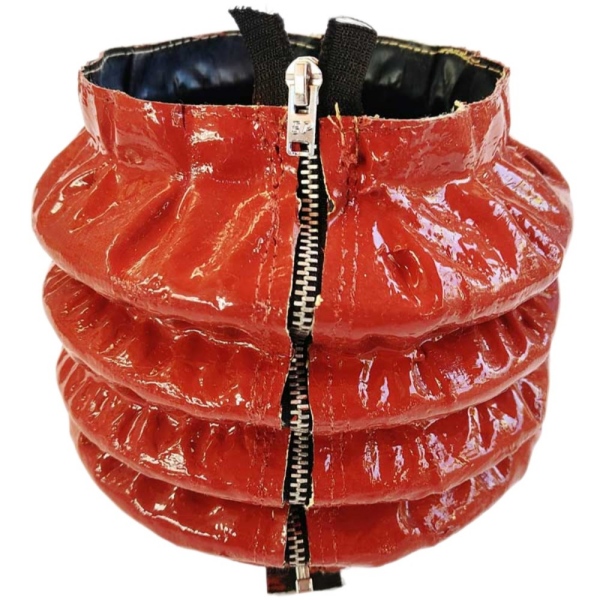

Pri špecifikovaní šitých vlnovcov so zipsom pre dodatočnú inštaláciu, pridajte pozíciu pozdĺžneho otvárania do pohľadu z konca. Pri okrúhlom kryte je hodinová pozícia užitočná len vtedy, ak je uvedený aj smer pohľadu.
Identifikujte priestor dostupný na ovládanie jazdca, otvorenie krytu a dosiahnutie koncových upevňovacích prvkov. Všimnite si blízke ochranné kryty, vývody chladiacej kvapaliny a horúce povrchy, ktoré môžu ovplyvniť polohu uzáveru. Zmerajte pracovný profil so zatvoreným zipsom; šírka otvoreného látkového krytu nie je jeho inštalovaný vnútorný priemer.
Skontrolujte koncové armatúry, ako aj otvor v látke. Pozdĺžny zips môže zjednodušiť montáž okolo existujúceho komponentu, ale jednodielny montážny rám môže stále vyžadovať demontáž. Prístup k inštalácii sa musí vyhodnotiť pre kompletnú zostavu.

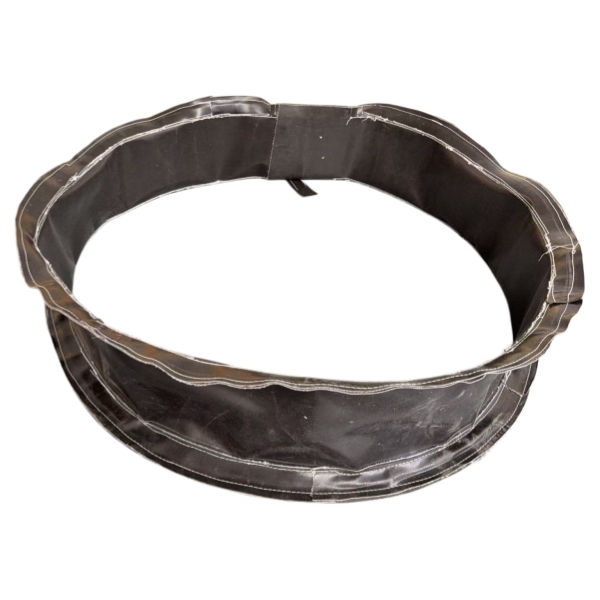

Pre šité vlnovce vystužené drôtom pre aplikácie s veľkým priemerom, uveďte rovnaké vnútorné, vonkajšie, stlačené a roztiahnuté rozmery, potom identifikujte, či je inštalácia horizontálna, vertikálna alebo naklonená.
Pri výmene zaznamenajte existujúce usporiadanie podpier a rozstupy tam, kde sú prístupné, a uveďte, či bol tento rozstup meraný pri roztiahnutom alebo stlačenom kryte. Priložte fotografie poškodených podpier, stôp po odieraní alebo častí, ktoré ovisli.
Nepoužívajte drôtenú výstuž ako dôvod na vynechanie kontrol vedenia. Opýtajte sa, či plánované rozpätie a pohyb vyžadujú samostatné vedenia, zavesenie alebo medzipodporu. Zahrňte priestor dostupný pre tieto komponenty namiesto toho, aby ste priemer látky považovali za kompletný inštalačný obal.
Uveďte rýchlosť pohybu, zrýchlenie, ak je známe, cykly za minútu a orientáciu inštalácie. Identifikujte bežné okolité podmienky, vystavenie v blízkosti horúceho zariadenia, kontakt s chladiacou kvapalinou alebo olejom, abrazívny prach a triesky. Pri vystavení teplu rozlišujte teplotu okolitého vzduchu, sálavé teplo a akýkoľvek možný kontakt s povrchom.
Zvolená látka, povrchová úprava, šijacia niť, zips a podporné komponenty musia spolu vyhovovať aplikácii. Teplotná hodnota samotnej látky by sa nemala považovať za pracovný limit zmontovaných vlnovcov.
Pri tesne uzavretej alebo rýchlo sa pohybujúcej inštalácii identifikujte, ako môže vzduch vchádzať a vychádzať, keď kryt mení objem. Vyžiadajte si kontrolu ventilácie namiesto predpokladu, že vzduch bude dostatočne prechádzať cez švy alebo zips.

Ponechajte si starý kryt ako referenciu pre profil, koncové armatúry, polohu uzáveru a konštrukciu, ale overte požadované rozmery na stroji. Opotrebovaná vzorka môže byť natiahnutá, zdeformovaná alebo neúplná. Jej zdanlivý maximálny dosah nestanovuje prijateľnú pracovnú dĺžku.
Odfoťte obe upevnenia, kompletnú inštaláciu a akékoľvek oblasti zlyhania. Namerané hodnoty, hodnoty z výkresov a odhady označte samostatne. Tam, kde rozmer nemožno bezpečne skontrolovať, označte ho ako neoverený namiesto toho, aby ste ho prezentovali ako potvrdený výrobný rozmer.
Nie. Rovnaký zdvih sa môže vyskytnúť medzi rôznymi montážnymi vzdialenosťami. Na stanovenie toho, či navrhovaný kryt pasuje, sú potrebné limity inštalovanej dĺžky, prierez a koncové armatúry.
Nie spoľahlivo len z počtu záhybov. Hrúbka látky, švy, výstuž, konštrukcia uzáveru a prechody koncov ovplyvňujú zložený balík. Poskytnite dostupný priestor a požiadajte o potvrdený dizajn.
Najprv pošlite skutočné namerané vzdialenosti. Identifikujte akýkoľvek požadovaný dodatočný pohyb samostatne a nechajte si povolenia odsúhlasiť počas kontroly návrhu. Nevysvetlené doplnky môžu zakryť inštalačné požiadavky.
Užitočný balík cenovej ponuky obsahuje kótovaný bočný pohľad, pohľady na konce pre obe upevnenia, fotografie inštalácie a požadované prevádzkové podmienky. Zahrňte Lc a Le s ich referenčnými bodmi, obal chráneného komponentu, limity vonkajšieho priestoru, detaily montáže, prístup k uzáveru a akékoľvek požiadavky na podporu.
Uveďte množstvo, či ide o výmenu alebo novú OEM zostavu, a akúkoľvek revíziu výkresu alebo požiadavku na materiál. BSTFLEX môže vyhodnotiť výkresy, merania alebo existujúcu vzorku pre návrh zákazkových šitých vlnovcov. Pred výrobou potvrďte konečné rozmery a konštrukciu na schvaľovacom výkrese.
