Ohňovzdorný návlek pre indukčné tavenie: Vodou chladené prívody energie a ochrana hadíc

Flexibilné spoje okolo indukčnej pece potrebujú vlastný plán ochrany. Vodou chladený napájací kábel, samostatná hadica chladiacej vody a hydraulické potrubie môžu prechádzať tou istou oblasťou a zároveň vykonávať veľmi odlišné úlohy. Ich vonkajšie priemery môžu vyzerať podobne, ale ich elektrické, chladiace a mechanické požiadavky nie sú zameniteľné.

Protipožiarna objímka pre indukčné tavenieposkytuje vonkajšiu ochrannú vrstvu tam, kde vhodné hadice a káble čelia sálavému teplu alebo striekajúcej roztavenej kovovej hmote. Výber by mal zohľadňovať vystavenie pri skutočnej inštalácii, pohyb pece a prístup pri kontrole. Puzdro dopĺňa schválenú zostavu; nenahrádza izoláciu napájacieho kábla, chladiaci okruh ani tlakovú hadicu.

Ten/Tá/ToSortiment protipožiarnych rukávov BSTFLEXzahŕňa silikónom potiahnuté konštrukcie zo sklenených vlákien na vyhodnotenie týchto požiadaviek na vonkajšiu ochranu zlievarníckych zariadení.

Identifikujte čiaru pred určením jej krytia

Na identifikáciu obsahu každej chránenej sekcie použite výkres zariadenia. Najmä vodou chladený elektrický kábel v dopyte neopisujte jednoducho ako vodnú hadicu.

Každý obvod identifikujte samostatne, aj keď viacero vedení zdieľa jednu podperu. Nekombinujte ich v jednom nadrozmernom kryte bez toho, aby konštruktér zariadenia skontroloval pohyb, chladenie, elektrické oddelenie a prístup k inšpekcii.

Špecifikujte expozíciu na mieste olova, nie teplotu taveniny

Teplota kovového kúpeľa nie je trvalou prevádzkovou teplotou objímky. Opíšte, kde sa chránené potrubie nachádza vzhľadom na otvor pece, oblasť odlievania, horúce povrchy a existujúce bariéry.

Zaznamenajte, či ide o trvalé sálavé teplo, občasné kvapky, opakované striekanie alebo možný kontakt s horúcim povrchom. Uveďte kov alebo zliatinu a akékoľvek vystavenie troske. Všeobecný popis striekania roztavenej látky nestačí na schválenie každého materiálu pre každý zlievareňský proces.

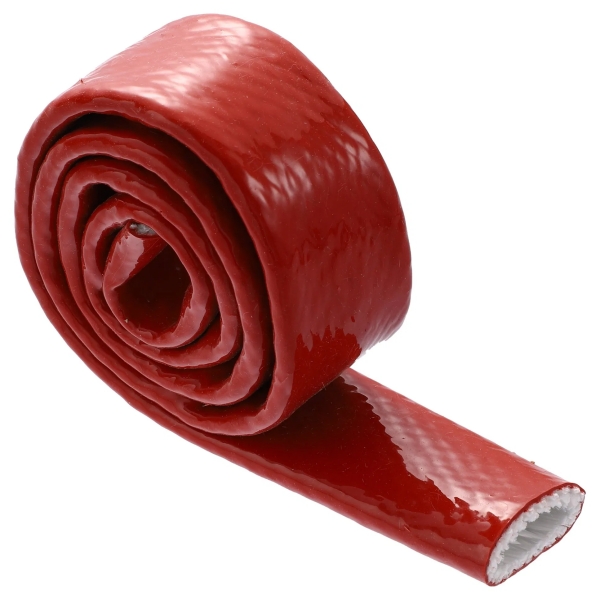

Ten/Tá/ToSilikónom potiahnutá protipožiarna manžeta zo sklenených vlákien BSTFLEX EFRSPoužíva opletené telo zo sklenených vlákien pod silikónovou gumou a je ponúkaný na ochranu hadíc a káblov vo vysokoteplotnom priemyselnom prostredí. Je to produkt, ktorý sa má posúdiť podľa špecifikovanej expozície, nie automatická kvalifikácia pre celý okruh pece.

Vyžiadajte si príslušné údaje o produkte a dôkazy o skúškach s uvedením trvania expozície a kritérií prijateľnosti. Ak nebezpečenstvo zahŕňa trvalý prúd, hromadu kovu alebo únik z pece, vyžadujte samostatné posúdenie technickej ochrany. Nepovažujte hadicovú objímku za náhradu ochranných bariér zariadenia.

Ochrana vodou chladených napájacích vodičov začína so zdravým vodičom

Vodou chladený napájací kábel obsahuje viac než len vonkajšiu gumenú hadicu. Jeho usporiadanie vodičov, svorky a priechod vody spolupracujú. Vnútorné opotrebenie môže obmedziť prietok chladenia, aj keď zvonka stále vyzerá prevádzkyschopne.

Pred výberom náhradného krytu zistite, prečo bola existujúca ochrana poškodená. Lokálne vonkajšie postriekanie a prehriatie spôsobené obmedzeným prietokom vody si vyžadujú odlišné nápravné opatrenia. Pridanie hrubšej objímky neopraví poškodený vodič, slabé elektrické pripojenie alebo obmedzenie chladenia.

Zachovajte požiadavky na chladenie

Nechajte výrobcu pece alebo olova skontrolovať navrhovaný vonkajší kryt vzhľadom na prevádzkové podmienky. Zachovajte požadovaný prietok vody, teplotné limity a monitorovacie opatrenia. Nestláčajte podkladovú hadicu poddimenzovaným krytom ani nepremiestňujte jej podpery len preto, aby objímka sedela.

Vonkajšia izolácia mení prenos tepla okolo zostavy. Jej vhodnosť je preto potrebné skontrolovať s vodičom prevádzkovaným v rámci schválených elektrických a chladiacich podmienok, a nie posudzovať ju iba na základe teplotného rozsahu uvedeného v technickom liste objímky.

Elektrickú ochranu uchovávajte oddelene

Nepoužívajte popis materiálu protipožiarnej objímky ako menovité napätie pre kompletný napájací kábel. Dodržujte predpísanú izoláciu hadice, rozostup svoriek a elektrické vzdialenosti. Tepelný kryt neumožňuje dotyk s napájaným káblom.

Nechajte si od výrobcu zariadenia schváliť uzávery a upevňovacie prvky v blízkosti napájacích prípojok a indukčných komponentov. Kovové patentné západky, pásky alebo iné príslušenstvo nesmú premosťovať požadované medzery ani vytvárať nezamýšľaný kontaktný bod.

Prehľad pokrytia počas celého procesu nakláňania pece

V prípade naklápacej pece si pripravte výkres trasy znázorňujúci polohy káblov a hadíc v rámci povoleného pohybu. Fotografia urobená so zvislou pecou je užitočná, ale nepopisuje celú inštaláciu.

Skontrolujte, kde sa časť s návlekom ohýba, približuje sa k podpore, mení smer alebo prechádza susednou čiarou. Zistite, či sa návlek môže zosunúť dozadu z požadovanej chránenej oblasti alebo sa zhromaždiť do záhybov, ktoré prekážajú pohybu.

Pri konzolách a vodiacich lištách zahrňte väčšie vonkajšie rozmery hotového krytu. Pri odnímateľnej konštrukcii skontrolujte, či prekrytie medzi upevňovacími prvkami a okolo ohybov zostáva účinné. Puzdro by malo sledovať schválenú trasu bez toho, aby podkladovú zostavu tlačilo pod povolený polomer ohybu.

Na posúdenie pohybu použite schválenú metódu tímu pre vybavenie a udržujte personál v bezpečnej vzdialenosti od pohybujúceho sa zariadenia. Neumiestňujte ani nenastavujte objímku ručne, kým sa pec alebo jej pripojené mechanizmy pohybujú.

Vyberte formát inštalácie okolo servisnej úlohy

V prípade nového alebo repasovaného napájacieho kábla možno rúrkovú protipožiarnu objímku zvážiť ako súčasť montážneho procesu výrobcu kábla. Skontrolujte, kedy je objímka nainštalovaná a či môže prechádzať geometriou koncovky. Samotný priemer hadice túto otázku nerieši.

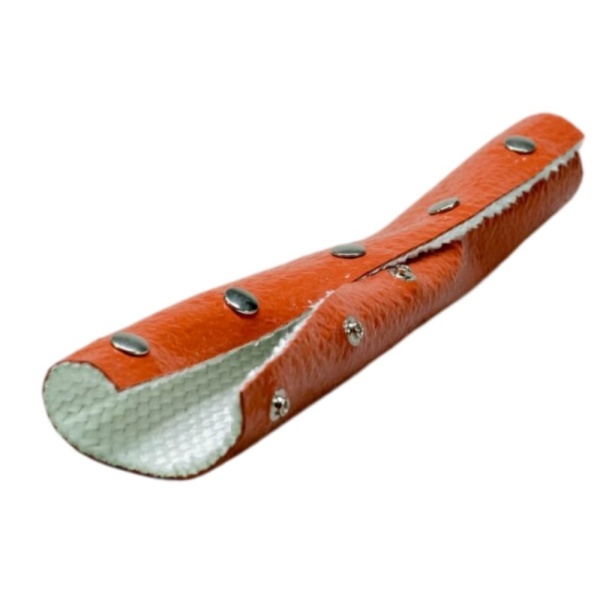

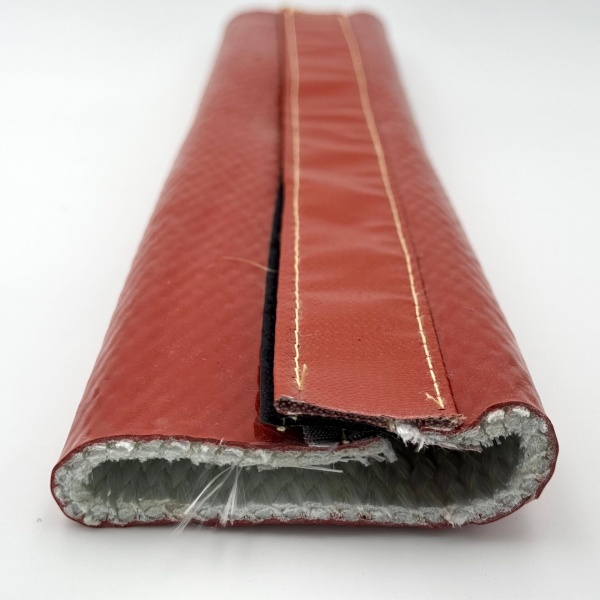

Pre existujúce pripojenie bez koncového prístupu, azapínací rukáv na patentkyponúka formát s pozdĺžnym otváraním na vyhodnotenie. Špecifikujte použiteľné uzavreté uloženie, polohu švu a kontrolný prístup. Potvrďte, že navrhované uzavretie je prijateľné pre elektrické a tepelné prostredie.

Ak príruba, odbočka alebo podpera bráni štandardnej objímke pokryť požadovanú plochu, predložte geometriu na účelové posúdenie krytia. Vyrezanie otvorov do štandardného produktu mení jeho krytie a nemalo by sa stať nezdokumentovanou úpravou v teréne.

PoužiteTabuľka veľkostí protipožiarnych objímok a sprievodca rozmermi montážnych vôlípre rozmerový východiskový bod. Potom schválite skutočne nainštalovanú konfiguráciu namiesto prenosu menovitej veľkosti z inej pece.

Chladiace hadice a hydraulické hadice si vyžadujú samostatné rozhodnutia

V prípade hadice s chladiacou vodou dbajte na praktické kontroly pripojení a detekciu únikov. Nezakrývajte podozrivý únik, aby ste zlepšili vzhľad inštalácie. Voda, ktorá sa dostane k roztavenému kovu, môže spôsobiť výbuch; vonkajšia objímka nie je systémom na zachytenie úniku.

Pre hydraulické potrubia v blízkosti peceProtipožiarna objímka hydraulickej hadice BSTFLEXposkytuje východiskový bod produktu pre vonkajšiu tepelnú ochranu. Samostatne skontrolujte skutočnú kvapalinu, limity hadice, smerovanie a podmienky trenia. Pridaná manžeta nezvyšuje menovitý tlak hadice ani neposkytuje kvalifikovanú ochranu proti prasknutiu hadice.

Zaznamenajte si zvolený kryt oproti správnemu obvodu. Náhradná objímka schválená pre hydraulické potrubie by sa nemala automaticky namontovať na vodou chladený elektrický kábel, pretože sa rozmery náhodou zhodujú.

Urobte chránenú oblasť inšpekovateľnou

Rozhodnite sa, ako technici skontrolujú hadicu alebo vedenie pod krytom. Identifikujte časti, ktoré je potrebné otvoriť, oblasti koncoviek, ku ktorým je potrebný prístup, a štítky, ktoré musia zostať čitateľné. V prípade sekčného krytu špecifikujte krytie spoja, a nie nechajte inštalatérov, aby si vybrali prekrytie.

Počas autorizovanej kontroly skontrolujte objímku aj pod ňou ležiacu zostavu. Hľadajte posunutý kryt, poškodený náter, odkrytú textíliu, zlyhané uzávery a lokálne trenie. Nechajte príslušného odborníka posúdiť únik, deformáciu, elektrické poškodenie alebo abnormálne prehrievanie.

Puzdro, ktoré je možné upevniť aj po rozstreku, nie je nevyhnutne vhodné na opätovné použitie. Použite dohodnuté kritériá kontroly a výmeny vrátane akejkoľvek požiadavky na výmenu na základe udalosti. Uchovávajte si záznamy o mieste poškodenia; opakované poškodenie v jednom bode si vyžaduje kontrolu trasy alebo bariéry, nielen opakovanú výmenu puzdra.

Naplánujte inštaláciu v rámci postupu odstavenia pece

Ochranu inštalujte alebo odstraňujte až po tom, ako pec dosiahne stav požadovaný postupom údržby. Nevykonávajte manuálne práce s objímkami, ak zariadenie obsahuje roztavený kov alebo ak sú príslušné elektrické alebo mechanické riziká nekontrolovateľné.

Dodržujte predpísaný postup vypnutia a ochladzovania vrátane pokračujúceho chladenia všade, kde je to potrebné. Vypnutie tavného výkonu neznamená prerušenie chladenia. Pred začatím prác musí kvalifikovaný personál stanoviť a overiť špecifikovaný stav izolácie od energie.

Nevykonávajte skúšobnú skúšku objímky, ktorá by obchádzala prietokové, teplotné, zemné alebo iné bezpečnostné systémy. Vyhodnotenie vhodnosti produktu musí zostať v rámci opatrení výrobcu zariadenia na bezpečnú prevádzku a údržbu.

Čo by mala zlieváreň poslať na kontrolu obalov

Vyznačený výkres trasy je užitočnejší ako dopyt, ktorý uvádza iba kapacitu pece a priemer objímky. K požadovaným množstvám priložte nasledujúce informácie o použití.

V prípade projektu výmeny priložte fotografie predchádzajúceho krytu a jeho poškodenia. V prípade novej inštalácie poskytnite navrhované podrobnosti o montáži a krytí pred schválením výrobných dĺžok.

Otázky týkajúce sa protipožiarnych rukávov indukčnej pece

Môže bežná sklenená bužírka nahradiť silikónom potiahnutú protipožiarnu bužírku?

Nepredpokladajte ekvivalenciu. Náter a dokončená konštrukcia steny sú súčasťou ochranného dizajnu. Prispôsobte vybraný produkt požadovaným podmienkam tepla, striekajúcej vody a inštalácie, namiesto porovnávania iba obsahu sklolaminátu.

Opraví protipožiarna objímka prehriatie vodou chladeného napájacieho kábla?

Nie. Môže sa zvážiť pri vystavení vonkajšiemu teplu, ale neopravuje nedostatočné chladenie ani vnútornú elektrickú poruchu. Pred výberom alebo výmenou vonkajšieho krytu zistite príčinu prehriatia.

Je puzdro indukčnej pece zameniteľné s krytom kábla EAF?

Nie len podľa názvu produktu alebo priemeru. Porovnajte elektrickú zaťažiteľnosť, konštrukciu kábla, pohyb, expozíciu a požadovaný dizajn krytu. Štandardná rúrková objímka nie je automaticky ekvivalentom účelovo navrhnutého viacvrstvového krytu kábla pece.

Vyžiadajte si vzorky protipožiarnych návlekov pre vaše indukčné taviace zariadenie

Spoločnosť BSTFLEX dodáva silikónom potiahnuté protipožiarne návleky zo sklenených vlákien na ochranu vonkajších hadíc a káblov so špeciálnymi možnosťami hrúbky, dĺžky a balenia, ktoré sú k dispozícii na posúdenie. Pri projektoch indukčného tavenia musí byť navrhovaný návlek prispôsobený skutočnej zostave vedenia alebo hadice.

Pošlite identifikáciu obvodu, výkres trasy, vonkajšie rozmery, podrobnosti o expozícii a množstvo. Uveďte, či sa požaduje rúrková objímka pre nový prívod alebo otvárateľný kryt pre existujúcu inštaláciu.

Vyžiadajte si údaje o produktoch, vzorky alebo cenovú ponuku na protipožiarnu objímku pre zlievarneUveďte požiadavky výrobcu zariadenia, aby bolo možné vyhodnotiť vonkajšiu ochranu bez zmeny schváleného elektrického, chladiaceho alebo hydraulického návrhu.
