Páskové verzus prírubové látkové kompenzátory: Výber profilu pripojenia

Textilné kompenzátory pásového typu a s prírubou používajú rôzne metódy na pripojenie flexibilného prvku k priemyselnému potrubiu. Tento rozdiel ovplyvňuje viac než len vzhľad. Profil pripojenia môže ovplyvniť dostupný pohyb, inštalačný priestor, dizajn rámu, usporiadanie vnútornej výstelky, výmenné práce a spôsob upevnenia alebo priskrutkovania flexibilného pásu k susednému potrubiu.

Žiadna konfigurácia nie je automaticky lepšia. Vhodný dizajn závisí od existujúceho rozhrania potrubia, požiadaviek na pohyb, teploty, tlaku, procesného média, podmienok prítomnosti tuhých častíc a prístupu dostupného na inštaláciu.

BSTFLEX vyrába vlastné nekovové textilné kompenzátory pre okrúhle, obdĺžnikové a špeciálne priemyselné potrubné systémy. Táto príručka vysvetľuje praktické rozdiely medzi pásovým typom a konfiguráciami s prírubou a informácie, ktoré by mali kupujúci poskytnúť pred výberom ktoréhokoľvek dizajnu.

Rýchle porovnanie: Pásový typ vs. Prírubový typ

Táto tabuľka je prehľadom výberu, nie univerzálnym konštrukčným pravidlom. Konečná geometria a výkon musia byť stanovené na základe skutočných podmienok projektu.

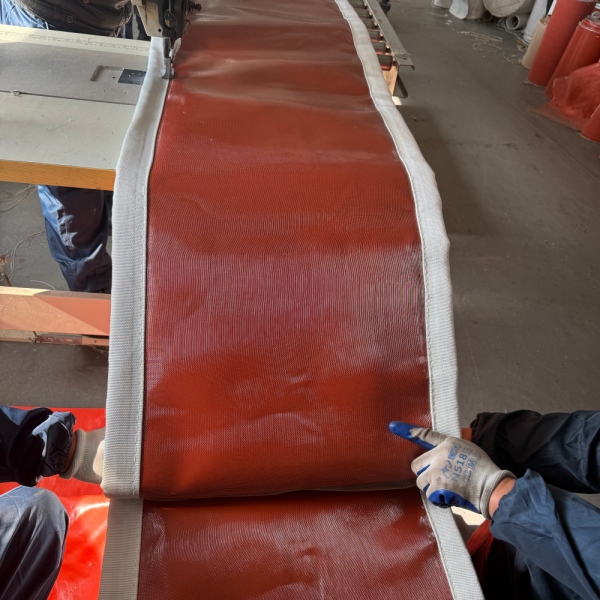

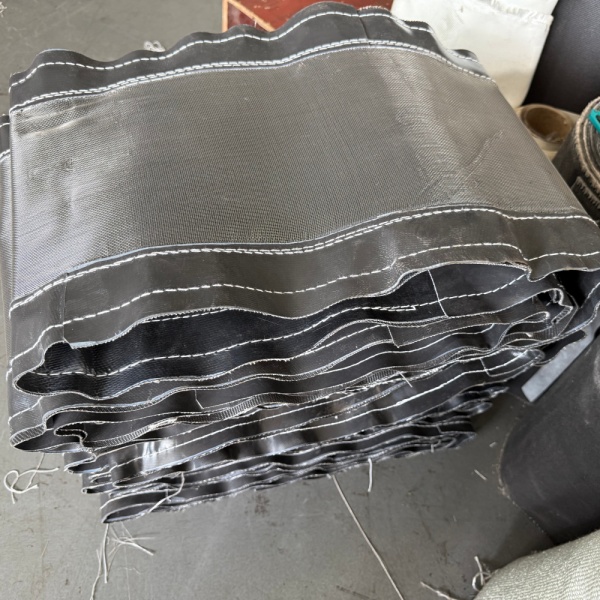

Čo je textilný kompenzátor pásového typu?

V textilnom kompenzátore pásového typu je flexibilný prvok vo všeobecnosti vyrábaný ako plochý pás a pripevnený okolo špeciálne navrhnutých kovových rámov. Upínacie lišty, spojovací materiál alebo iná schválená metóda pripojenia držia pás k rámu.

Flexibilný pás preklenuje priestor medzi oblasťami pripojenia a deformuje sa, keď sa susedné potrubia pohybujú navzájom.

Usporiadanie pásového typu je možné použiť s:

• Okrúhlym potrubím
• Obdĺžnikovým potrubím
• Hranatými potrubiami
• Veľkými priemyselnými odsávacími systémami
• Potrubiami na horúci vzduch
• Systémy spalín
• Pripojenia vstupu a výstupu ventilátora

Jeho hlavnou výhodou nie je len to, že textília je plochá. Samostatný upevňovací rám poskytuje konštruktérovi kompenzátora flexibilitu pri určení polohy pásu, dostupnej zóny pohybu a vzdialenosti od procesného plynu.

Prečo je odsadenie rámu dôležité

Vo vysokoteplotnom potrubí môže byť užitočné umiestniť pružný prvok ďalej od priameho prúdenia plynu. Rám pásového typu môže vytvoriť odsadenie medzi cestou plynu a pružným pásom.

Tento priestor môže obsahovať komponenty, ako sú:

• Vnútorné vložky prúdenia
• Tepelná izolácia
• Izolačné vankúše
• Akumulačné bariéry
• Ochrana horúcej strany

Samotné odsadenie nezaručuje ochranu pred teplotou. Teplotu plynu, geometriu vložky, konštrukciu izolácie a materiály pásu je stále potrebné posudzovať spoločne.

Pre náročné tepelné aplikácie si pozrite náš sprievodca pre vysokoteplotné textilné kompenzátory.

Čo je to prírubový textilný kompenzátor?

V prírubovom textilnom kompenzátorepružný prvok obsahuje okraje alebo ramená v tvare príruby, ktoré tvoria súčasť pripojenia k susednému potrubiu alebo nosnej konštrukcii.

Niektorí výrobcovia označujú určité verzie ako:

• Prírubový typ
• Typ U
• Integrovaný prírubový typ

Tieto pojmy spolu súvisia, ale nemali by sa automaticky považovať za identické u každého výrobcu. Projektový výkres by mal definovať skutočnú geometriu namiesto spoliehania sa len na názov konfigurácie.

Prírubová konfigurácia môže byť užitočná tam, kde je existujúci systém už navrhnutý pre pripojenie príruba-príruba alebo kde dostupný inštalačný priestor nevyhovuje veľkému externému rámu pásu.

Nevyberajte len podľa dostupného priestoru

Môže byť lákavé zvoliť prírubovú konštrukciu vždy, keď je inštalačná medzera krátka. Tento prístup môže byť zavádzajúci.

Požadovaná flexibilná geometria musí stále zabezpečovať:

• Axiálnu kompresiu
• Axiálne predĺženie
• Bočný pohyb
• Uhol pohybu
• Kombinovaný pohyb
• Deformáciu súvisiacu s tlakom
• Opakované tepelné cyklovanie

Kompaktné pripojenie, ktoré neposkytuje dostatok pružného materiálu pre požadovaný pohyb, sa nezlepší len preto, že sa zmestí medzi existujúce príruby.

Typ pásu neznamená iba pás

Kompenzátor pásového typu je možné dodať v rôznych rozsahoch.

V závislosti od projektu môže požadovaná dodávka zahŕňať:

• Iba pružný pás
• Flexibilný pás s izolačnými komponentmi
• Pás s akumulačnou bariérou
• Pás s vnútornou vložkou
• Kompletný kovový rám a flexibilná zostava
• Predmontovaná jednotka kompenzátora

Tento rozdiel je obzvlášť dôležitý pri projektoch výmeny.

Ak existujúce kovové rámy zostávajú vhodné, zákazník môže vyžadovať iba výmenu flexibilného pásu. Ak sú rámy, vložky alebo upevňovacie plochy poškodené, samotná výmena tkaniny nemusí obnoviť požadovanú geometriu alebo výkon.

Pre existujúcu inštaláciu použite náš sprievodca meraním textilných kompenzátorov na výmenu pred prípravou dopytu.

Príruba neznamená štandardnú prírubu

Slovné spojenie „prírubový kompenzátor“ by sa nemalo vykladať tak, že každý kompenzátor používa štandardnú potrubnú prírubu.

Priemyselné textilné kompenzátory sa často pripájajú k veľkým vyrobeným potrubiam. Ich pripojenie môže byť obdĺžnikové, okrúhle, štvorcové alebo špecifické pre daný projekt.

Výkres by mal identifikovať:

• Rozmery otvoru potrubia
• Šírka príruby
• Hrúbka príruby, ak je relevantná
• Priemer diery
• Rozteč dier pre skrutky
• Rohová konštrukcia
• Vzdialenosť pripojenia
• Rozmery flexibilného profilu

Pri veľkých obdĺžnikových systémoch si rohový profil a správanie dlhej strany zasluhujú osobitnú pozornosť. Pozri obdĺžnikové textilné kompenzátory pre priemyselné potrubia pre dodatočné usmernenie k rozmerom.

Pohyb je zvyčajne dôležitejší ako názov konfigurácie

Kupujúci by nemal špecifikovať iba:

„Požadovaný typ pásu“

alebo:

„Požadovaný typ príruby.“

Výrobca potrebuje aj skutočnú požiadavku na pohyb.

Pružný profil by mal byť navrhnutý s ohľadom na tento rozsah pohybu. Samotné názvy konfigurácií nemôžu určiť kapacitu pohybu.

Teplota môže zmeniť preferovanú architektúru

Vysoká teplota plynu môže urobiť vzťah medzi pružným pásom a dráhou plynu obzvlášť dôležitým.

Konštrukcia remeňového typu môže poskytnúť priestor pre:

• Odsadenie od priameho prúdenia plynu
• Vnútorná izolácia
• Textílie pre horúci povrch
• Prietokové vložky
• Komponenty na kontrolu usadzovania

Vďaka tomu môžu byť usporiadania páskového typu užitočné v mnohých vysokoteplotných potrubných systémoch.

Bolo by však nesprávne usúdiť, že každý vysokoteplotný kompenzátor musí byť páskového typu. Správne navrhnutá prírubová konštrukcia môže byť tiež vhodná, ak jej materiály, profil a tepelná ochrana zodpovedajú prevádzke.

Správna materiálová sada môže kombinovať sklolaminát, potiahnutý sklolaminát, materiály na báze PTFE, kremíkové textílie a izoláciu. Pozrite si nášho sprievodcu pre materiály textilných kompenzátorov ohľadom úlohy každej vrstvy.

Prach a oder môžu uprednostniť chránené umiestnenie pásu

Plyn zaťažený prachom automaticky neurčuje páskovú alebo prírubovú konštrukciu, ale môže ovplyvniť architektúru okolo pružného prvku.

Tam, kde by častice mohli priamo zasiahnuť pás, systém môže vyžadovať prietokovú vložku. Tam, kde sa pevné látky môžu dostať do dutiny spoja a obmedziť pohyb, možno zvážiť aj bariéru proti hromadeniu.

Tieto komponenty plnia rôzne funkcie.

Prietoková vložka: chráni pružný prvok pred priamym prúdením plynu a nárazmi častíc.

Bariéra proti hromadeniu: pomáha obmedziť vniknutie alebo hromadenie pevných látok v dutine kompenzátora.

Projektant musí stále poskytnúť dostatočnú vôľu pre úplný špecifikovaný pohyb.

Zvážte kladný a záporný tlak

Pružný prvok pod tlakom mení tvar. To je dôležité najmä pri veľkých textilných kompenzátoroch.

Pri podtlaku môže byť pás priťahovaný smerom do vnútra potrubia. Pri pretlaku je pružný prvok zaťažený v opačnom smere.

Pri porovnávaní páskových a prírubových konštrukcií uveďte:

• Normálny prevádzkový tlak
• Návrhový tlak
• Kladné alebo záporné znamienko
• Tlakové jednotky
• Známe tlakové pulzácie

Ak je kompenzátor blízko ventilátora alebo klapky, mali by sa identifikovať aj opakované výkyvy tlaku.

Typ remeňa môže zjednodušiť budúcu výmenu remeňa

Jedným z dôvodov, prečo môže byť konštrukcia remeňového typu atraktívna pri údržbe, je to, že flexibilný remeň môže byť vymeniteľný samostatne od ponechaných kovových rámov.

Toto je výhoda iba vtedy, keď:

• Rámy zostávajú konštrukčne vhodné
• Pripojovacie plochy zostávajú použiteľné
• Vložka zostáva správne umiestnená
• Pôvodná geometria zostáva vhodná
• Prevádzkové podmienky sa nezmenili nad rámec pôvodnej špecifikácie

Poškodený remeň by preto mal pred zadaním opakovanej objednávky vyvolať kontrolu kompletnej zostavy.

Pozri príčiny porúch látkových kompenzátorov, kontrola a prevencia keď sa existujúci kompenzátor roztrhol, prehrial, netesnil alebo utrpel opakované poškodenie.

Otvorený remeň alebo nekonečný remeň je samostatné rozhodnutie

Profil pripojenia a forma dodávky spolu súvisia, ale nie sú tou istou otázkou.

Látkový prvok remeňového typu môže byť potenciálne dodaný ako:

• Uzavretý alebo nekonečný remeň
• Otvorený remeň pripravený na schválené uzavretie na mieste
• Súčasť kompletného predmontovaného kompenzátora

Správna voľba závisí od prístupu pri inštalácii a schválenej metódy spájania.

Napríklad inštalácia nekonečného remeňa okolo existujúceho potrubia môže byť obtiažna, keď ani jeden koniec nemožno odpojiť. Otvorený remeň môže vyriešiť problém s prístupom, ale jeho uzavretie na mieste musí byť kompatibilné so zvolenou konštrukciou.

Táto téma by mala byť špecifikovaná nezávisle od výberu medzi remeňovým a prírubovým profilom.

A čo kombinované látkové kompenzátory?

Niektoré systémy látkových kompenzátorov kombinujú vlastnosti remeňových a prírubových konfigurácií.

Kombinovaný dizajn môže byť užitočný, keď sú dve rozhrania potrubia odlišné alebo keď geometria projektu vyžaduje rôzne pripojovacie profily na opačných stranách flexibilného prvku.

Nepredpokladajte, že kombinovaná konfigurácia je univerzálnym riešením pre náročné inštalácie. Výrobca stále potrebuje rovnaké inžinierske podklady: rozmery, pohyb, teplotu, tlak, médium a geometriu inštalácie.

Nová inštalácia vs. projekt výmeny

Pre nový systém potrubia

Konfiguráciu kompenzátora je možné koordinovať s návrhom potrubia pred výrobou. To umožňuje projektantovi vyhodnotiť:

• Požadované zapustenie rámu
• Dostupný priestor medzi prírubami
• Usporiadanie vložky
• Šírka flexibilného remeňa
• Prístup na montáž
• Budúca výmena remeňa

V tejto situácii môže byť výber remeňového alebo prírubového typu súčasťou pôvodného návrhu systému.

Pre výmenu

Existujúce rozhranie môže silne ovplyvniť profil náhrady.

Pred prechodom z prírubového na remeňový typ alebo z remeňového na prírubový typ posúďte, či úprava ovplyvňuje:

• Celkové inštalované rozmery
• Požadovaný pohyb
• Geometria kovového rámu
• Existujúca výstelka
• Zaťaženie podpier potrubia
• Prístup na údržbu
• Rozsah výroby na mieste

Projekt výmeny by nemal meniť konfiguráciu len preto, že sa jeden dizajn zdá jednoduchší na výrobu.

Otázky, ktoré by si kupujúci mali položiť pred výberom

Použite nasledujúce otázky počas kontroly špecifikácie:

1. Aká geometria pripojenia už existuje?
2. Ide o novú inštaláciu alebo výmenu?
3. Koľko axiálneho, bočného a uhlového pohybu sa vyžaduje?
4. Aký je dostupný priestor tvárou v tvár?
5. Musí byť flexibilný pás umiestnený mimo prúdu plynu?
6. Vyžaduje sa vnútorná výstelka?
7. Vyžaduje sa izolácia?
8. Prítomný je prach alebo abrazívne častice?
9. Bude potrebné vymeniť pás bez odstránenia kovových rámov?
10. Dá sa fyzicky nainštalovať prvok s uzavretou slučkou?
11. Bude potrebné schválené terénne uzavretie?
12. Sú vstupné a výstupné pripojenia totožné?

Tieto odpovede sú pre výrobcu kompenzátorov užitočnejšie ako výber konfigurácie iba na základe vzhľadu.

Údaje pre dopyt (RFQ) pre pásové alebo prírubové tkaninové kompenzátory

Akú konfiguráciu by ste si mali vybrať?

Profil pripojenia vyberte z kompletného dizajnu potrubia, nie podľa názvu produktu.

Tkaninový kompenzátor pásového typu sa môže uprednostniť, ak projekt profituje zo samostatného upevňovacieho rámu, odsadenia pásu, viacvrstvovej tepelnej konštrukcie, vnútorného príslušenstva alebo pohodlnej budúcej výmeny pásu.

Prírubová konfigurácia môže byť vhodná, ak existujúce potrubné rozhranie využíva profil integrovanej príruby, inštalačný priestor je obmedzený alebo navrhnutý pohyb môže byť efektívne zvládnutý touto geometriou.

Kombinovaná konfigurácia sa môže zvážiť tam, kde sa tieto dve rozhrania alebo požiadavky na inštaláciu líšia.

Žiadne z týchto vyhlásení nenahrádza inžinierske posúdenie. Teplota, tlak, pohyb, materiálová konštrukcia a prístup k inštalácii musia byť stále vyhodnotené pre konkrétny projekt.
