Opletené hadicové návleky zo sklených vlákien: Roztiahnutie, pokrytie a úprava rezaných koncov

Opletená hadicová objímka zo sklenených vlákien môže v cenovej ponuke vyzerať jednoducho: vyberte si priemer, dĺžku a nasaďte ju na hadicu. Vo výrobe je však geometria opletenia dôležitá. Keď sa rúrkové opletenie roztiahne a prejde cez väčšiu hadicu, ohyb alebo tvarovku, jeho inštalovaná dĺžka a pokrytie povrchu sa môžu meniť.

Pri nákupe OEM by sa preto malo opletenie zo sklenených vlákien špecifikovať podľa konečného uloženia a nainštalovaného krytia – nie len podľa menovitého priemeru.Pred uvoľnením predrezaných kusov do výroby je potrebné dohodnúť aj spôsob rezania a konečnú úpravu.

BSTFLEXSklolaminátová opletená hadicová objímkaje určený na mechanickú ochranu proti oderu a základné tepelné tlmenie okolo hadíc, potrubí a káblových zostáv. Táto príručka sa zameriava na tri praktické otázky týkajúce sa nákupu: o koľko sa musí opletenie roztiahnuť, aká je potrebná inštalačná dĺžka a ako by sa mali kontrolovať odrezané konce.

Prečo sú priemer a dĺžka opleteného rukáva prepojené

Rúrkový opletenie sa vyrába z nití krížiacich sa pod uhlom. Keď sa objímka zatlačí na väčší priemer, opletenie sa radiálne otvorí a uhol priadze sa zmení. To umožňuje objímke prispôsobiť sa ohybom a nepravidelným úsekom, ale môže to tiež skrátiť objímku v axiálnom smere.

Miera skrátenia nie je jedno univerzálne percento. Závisí od konkrétnej konštrukcie opletenia, uvoľneného priemeru, priemeru hadice, profilu spojky a toho, ako blízko sa objímka používa k svojej medzi roztiahnutia. Z tohto dôvodu by sa uvoľnená dĺžka rezu nemala automaticky považovať za rovnakú ako konečná chránená dĺžka hadice.

Pri opakovaných zostavách OEM otestujte navrhovanú objímku na skutočnej hadici alebo na reprezentatívnom upínacom prípravku. Zaznamenajte si uvoľnenú dĺžku rezu aj nainštalované krytie po namontovaní objímky na schválenú zostavu.

Zmerajte najväčší priechodný rozmer

Začnite s hotovým vonkajším priemerom hadice, ale tam to nekončí. Ak sa objímka nainštaluje až po pripojení tvaroviek, najväčšia spojka, objímka, konektor alebo prechod v inštalačnej dráhe môže určiť minimálnu využiteľnú rozťažnosť.

Puzdro môže byť fyzicky schopné prejsť cez veľký tvarovací prvok, no napriek tomu môže byť zlou voľbou pre výrobu, ak musí pracovať s takmer maximálnym roztiahnutím po celej dĺžke hadice. Nadmerné roztiahnutie môže otvoriť opletenie, znížiť textilné pokrytie a zväčšiť rozdiel medzi uvoľnenou a inštalovanou dĺžkou.

Oddeľte „Môže prejsť cez tvarovku“ od „Vhodí sa k telu hadice“

Vyžadujú sa dve kontroly. Prvou je montážna vôľa: môže sa objímka dostatočne roztiahnuť, aby prešla cez najväčší tvarovací prvok? Druhou je prevádzkové uloženie: po inštalácii sedí objímka správne na tele hadice bez nadmernej vôle alebo nadmerného otvorenia opletenia?

Ak je tvarovka oveľa väčšia ako hadica, jedna menovitá veľkosť objímky nemusí poskytnúť najlepšiu rovnováhu. Pred schválením veľkosti vyhodnoťte skutočnú zostavu. Ak je potrebná iná inštalačná konštrukcia, použitestránka s výberom ochrany hydraulickej hadiceporovnať iné možnosti, než vnucovať cez zostavu nevhodný opletený rukáv.

Špecifikujte nainštalované pokrytie, nielen dĺžku rezu

V prípade vopred narezaných dielov OEM by mal výkres rozlišovať medzi:

• Dĺžka uvoľneného strihu:nameraná dĺžka objímky predtým, ako sa roztiahne cez zostavu.
• Dĺžka nainštalovaného pokrytia:dĺžka hadice skutočne pokrytá po nasadení a umiestnení objímky.
• Požadovaná chránená zóna:časť výkresu hadice, ktorá musí zostať počas prevádzky zakrytá.

Tieto hodnoty nemusia byť rovnaké. Ak montáž vyžaduje podstatné roztiahnutie objímky, uvoľnený kus môže byť potrebný dlhší ako konečné požadované krytie.

Nepoužívajte všeobecnú percentuálnu toleranciu, pokiaľ nebola overená pre presnú konštrukciu objímky a veľkosť hadice. Spoľahlivejšou metódou je nasadiť vzorku, zmerať výsledok a zaznamenať schválenú dĺžku rezu pre dané číslo dielu.

Skontrolujte pokrytie v ohyboch a prechodoch priemerov

Opletenie, ktoré na rovnej hadici vyzerá husto, sa môže v ohyboch alebo na väčších úsekoch otvárať inak. Skontrolujte konečnú zostavu v najdôležitejších oblastiach: ohyby, prechody medzi hadicou a spojkou, svorky a známe miesta opotrebovania.

Pre vizuálnu a nákupnú kontrolu sa dohodnite, čo znamená prijateľné pokrytie pre daný produkt. Ak aplikácia vyžaduje určitú hustotu opletenia, pokrytie povrchu alebo vzhľad prekrytia, definujte to pomocou schválenej vzorky alebo merateľnej špecifikácie, a nie sa spoliehajte na pojmy ako „pevné opletenie“ alebo „vysoká odolnosť“.

Puzdro by nemalo byť zvolené tak tesne, aby sa pri inštalácii nepoškodil kryt hadice alebo nedeformoval ochranný opletenie. Nemalo by byť ani tak voľné, aby sa posunulo mimo zamýšľanej zóny opotrebovania.

Pred objednaním vopred narezaných kusov si naplánujte kontrolu rezných koncov

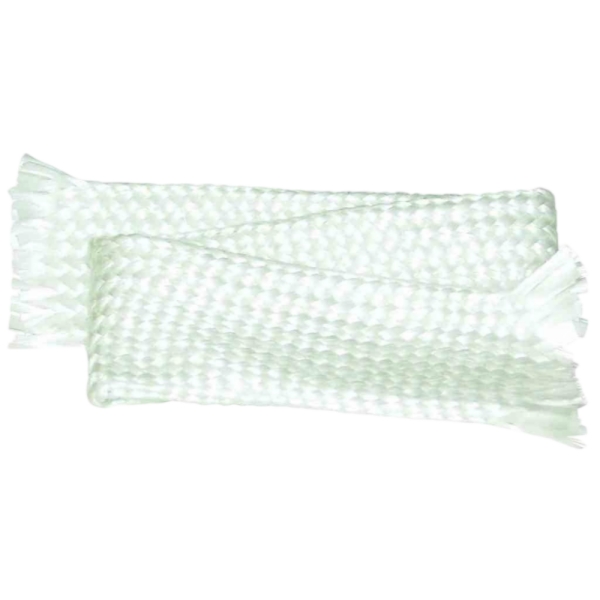

Obyčajný opletený vláknitý výplet sa môže pri strihaní strapkať. Miera strapkania závisí od priadze, konštrukcie opletenia, povrchovej úpravy a spôsobu strihania. V prípade opakovanej výroby je potrebné pred schválením prvej várky definovať, ako bude dodávateľ strihať a manipulovať s koncami.

Nepredpokladajte, že horúci nôž používaný na termoplastické opletené rukávy utesní obyčajný sklolaminát rovnakým spôsobom. Sklolaminát nie je termoplastický materiál na rukávy. Správna metóda kontroly koncových prvkov musí zodpovedať skutočne dodávanej konštrukcii.

V závislosti od špecifikácie produktu a spôsobu montáže môže kontrola odrezaných koncov zahŕňať schválené dočasné obalenie počas manipulácie, kompatibilnú dokončovaciu pásku, mechanickú svorku, špecifikované spojivo alebo náter, alebo inú validovanú metódu ukončenia. Zvolená úprava nesmie spôsobiť neschválený tepelný, chemický alebo inštalačný problém.

Ak sa požaduje potiahnutý alebo upravený druh sklolaminátu, overte, ako povlak zmení rezanie, flexibilitu, správanie sa pri oderu a konečnú úpravu. Neprenášajte metódu rezania koncov z nepotiahnutého druhu na potiahnutý druh bez overenia.

Definujte kritériá akceptácie rezania

Dodávka kotúčov a narezaných kusov slúži rôznym modelom montáže

Dodávka kotúčov môže byť vhodná, keď montážnik hadíc lokálne reže niekoľko kusov. V takom prípade špecifikujte dĺžku kotúča, či musí byť kotúč súvislý, ako sa manipuluje so spojmi a aká metóda rezania je schválená na mieste montáže.

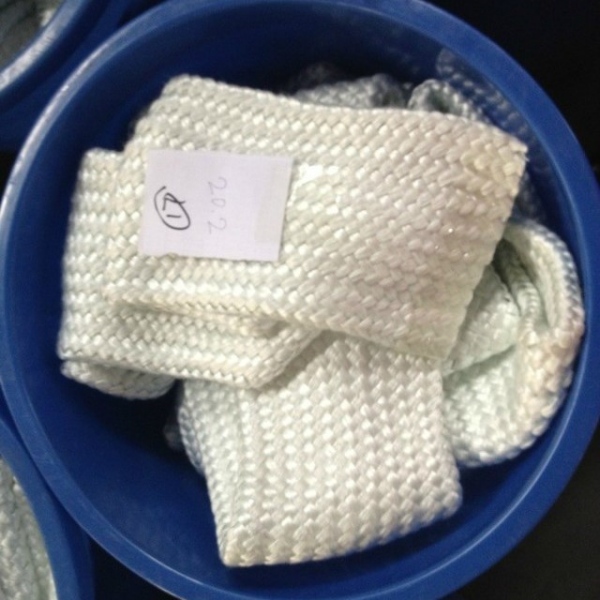

Vopred narezané kusy môžu znížiť lokálne rezacie náklady a zlepšiť opakovateľnosť pre zavedené čísla dielov zostáv. Vyžadujú si prísnejšiu kontrolu tolerancie dĺžky, stavu konca, označovania a balenia. Pre program hadíc s viacerými skladovými položkami (SKU) môže byť identifikácia čísla dielu dôležitejšia ako samotný menovitý priemer objímky.

BSTFLEX podporuje dodávku kontinuálnych a narezaných kusov preSklolaminátová opletená hadicová objímkaPotvrďte požadovaný priemer, dĺžku kusu, celkové množstvo a formát balenia s cenovou ponukou.

Nepremieňajte základný obal zo sklenených vlákien na tvrdenie o požiarnom obale

Sklolaminát je nehorľavý, ale táto skutočnosť sama o sebe nerobí z každého nepotiahnutého sklolaminátového opletu kompletný protipožiarny systém. Produkt p195 je určený na ochranu proti oderu a základné tepelné tlmenie. Nemal by sa vyberať ako náhrada za validovaný protipožiarny rukáv, ak je rozhodujúcou požiadavkou priamy plameň, kvapalný oheň alebo tepelné vystavenie vyššej intenzite.

V prípade hydraulických potrubí, ktoré vyžadujú špeciálnu silikónom potiahnutú protipožiarnu manžetu, si prečítajteprotipožiarna objímka hydraulickej hadicesamostatne. Uchovávajte dôkazy o výkonnosti a cieľové kľúčové slová dvoch produktových radov oddelené.

Čo by mali kupujúci OEM uviesť v RFQ

Pre efektívny proces vzorkovania a cenovej ponuky poskytnite:

• vonkajší priemer hadice;
• maximálny vonkajší rozmer spojky alebo konektora;
• požadovaná dĺžka nainštalovaného pokrytia;
• požadovaná uvoľnená dĺžka rezu, ak už bola potvrdená;
• požiadavka na nepretržitý kotúč alebo vopred narezaný kus;
• množstvo kusov alebo celková metráž;
• normálne a maximálne teplotné podmienky;
• hlavný zdroj opotrebenia a pohyb hadice;
• požadované ošetrenie koncov zubov;
• požiadavky na označovanie a balenie podľa čísla dielu.

Ak je uloženie neisté, pošlite výkres hadice alebo reprezentatívnu vzorku. Kontrola inštalácie prvého článku je spoľahlivejšia ako výber iba na základe menovitého priemeru objímky.

BSTFLEX podporuje kontrolu aplikácií, vývoj vzoriek a špecifikácie opakovaných objednávok prostredníctvom svojichOEM a zákazková výrobaZaznamenajte si schválenú veľkosť rukávu, dĺžku strihu, nainštalované krytie a konečný stav, aby bolo možné budúce objednávky reprodukovať podľa rovnakej nákupnej špecifikácie.

Otázky, ktoré kupujúci kladú o roztiahnuteľnom opletenom plášti zo sklenených vlákien

Skracuje sa rukáv pri rozťahovaní?

Môže. Radiálne roztiahnutie mení geometriu opletenia a môže znížiť inštalovanú dĺžku. Skutočná zmena závisí od konštrukcie objímky a priemeru, na ktorý je nainštalovaná. Overte dĺžku rezu na skutočnej zostave, a nie pomocou univerzálneho percenta zmrštenia.

Mám si vybrať objímku podľa vonkajšieho priemeru hadice alebo vonkajšieho priemeru tvarovky?

Oba rozmery sú dôležité. Vonkajší priemer hadice určuje normálne nainštalované uloženie, zatiaľ čo najväčší tvarovací prvok alebo konektor určuje požiadavku na priechodnosť, keď sa objímka inštaluje z konca.

Dá sa obyčajný opletený laminát zalepiť horúcim nožom?

Nepredpokladajte to. Na spájanie termoplastických opletených bužírok sa bežne používajú horúce nože, ale obyčajné sklolaminát sa nespráva ako termoplastický materiál. Použite metódu rezania a kontroly koncov schválenú pre skutočnú konštrukciu zo sklolaminátu.

Môže byť objímka dodaná vopred narezaná?

Na stránke produktu BSTFLEX sú ako možnosti dodávky uvedené kontinuálne dĺžky a narezané kusy. V prípade objednávok predrezaných kusov je potrebné pred schválením výroby uviesť toleranciu dĺžky, konečný stav, identifikáciu a balenie.

Vyžiadajte si vzorky alebo cenovú ponuku opletených hadicových návlekov zo sklenených vlákien

Pre BSTFLEXSklolaminátová opletená hadicová objímka, pošlite vonkajší priemer hadice, maximálnu veľkosť tvarovky, požadované inštalované pokrytie, požiadavku na narezaný kus alebo kotúč, množstvo a prevádzkové podmienky.

Kontaktujte spoločnosť BSTFLEX s vaším výkresom, vzorkou alebo špecifikáciou nákupuAk aplikácia kombinuje oder, dodatočný prístup, vystavenie plameňu alebo mechanickú ochranu, použitestránka s výberom ochrany hydraulickej hadiceporovnať vhodné konštrukcie pred objednaním.
