Tkané polypropylénové hadicové návleky pre poľnohospodárske zariadenia: Tvar, opotrebenie a dodávka

Poľnohospodárske hydraulické hadice zriedka fungujú v čistom, stacionárnom prostredí. Na traktoroch, nakladačoch, kombajnoch a nesených strojoch sa hadice môžu pohybovať cez kĺbové spoje, viesť vedľa oceľových konzol, zachytávať prach a zvyšky plodín a počas dlhých pracovných cyklov sa opakovane dotýkať povrchu.

Polypropylénová tkaná hadicová objímka je ľahký textilný obal, ktorý sa používa na zníženie priameho oderu a usporiadanie hydraulických potrubí v týchto zónach mechanického opotrebovania.Pri nákupe OEM a náhradných dielov sú dôležitými otázkami miesto, kde sa hadica trí, ako bude nainštalovaná objímka, aká je požadovaná konečná veľkosť a ako bude materiál dodávaný na montážnu linku alebo do servisnej siete.

BSTFLEXOchranný obal z polypropylénovej hadiceje tkaná textilná možnosť pre hydraulické hadice, pneumatické vedenia, káble a rúrky vystavené mechanickému opotrebovaniu. Táto príručka sa zameriava najmä na aplikácie v poľnohospodárskych strojoch a oddeľuje textilné polypropylénové návleky od špirálových ochranných krytov hadíc.

Pred výberom návleku si zmapujte zónu opotrebovania

Začnite so strojom, nie s katalógom objímok. Označte presnú oblasť, kde sa hadica dotýka inej hadice, konzoly, rámu, ochranného krytu, svorky alebo pohyblivej konštrukcie. Potom skontrolujte, či ku kontaktu dochádza nepretržite, iba pri plnom uhle riadenia, počas zdvíhania nástroja alebo za iných prevádzkových podmienok.

Medzi typické miesta opotrebovania v poľnohospodárstve patria vedenia výložníka nakladača, oblasti kĺbov traktora, trojbodové závesné vedenia, predné a zadné pripojenia nástrojov, obvody žacieho žatvy, hydraulické agregáty a zväzky pomocných hadíc. Rovnaká objímka nie je automaticky vhodná pre každé miesto, pretože všetky používajú hydraulické hadice.

Ak samotné vedenie hadice vytvára neprijateľne ostré hrany, miesta zovretia alebo ohyby, tento problém treba odstrániť skôr, ako sa spoľahnete na externý obal. Tkaná ochranná vrstva by mala slúžiť ako obetná vrstva odolná voči opotrebeniu, nie ako náhrada za správne vedenie a podopretie hadice.

Vyberte si objímku podľa vonkajšieho priemeru hotovej hadice

Použite skutočný vonkajší priemer hotovej hadice. Menovitý priemer a veľkosť potlače nedefinujú vonkajší rozmer, okolo ktorého musí ochranná objímka zapadnúť. V prípade zväzku hadíc uveďte celkový profil zväzku v zamýšľanom usporiadaní vedenia.

Neporovnávajte šírku hadice v rozloženom stave priamo s vonkajším priemerom, ako keby išlo o rovnaký rozmer. Požiadajte dodávateľa o odporúčaný rozsah uchytenia pre danú konštrukciu a overte zvolenú veľkosť na reprezentatívnej zostave.

Skontrolujte, či musí objímka prechádzať cez tvarovky

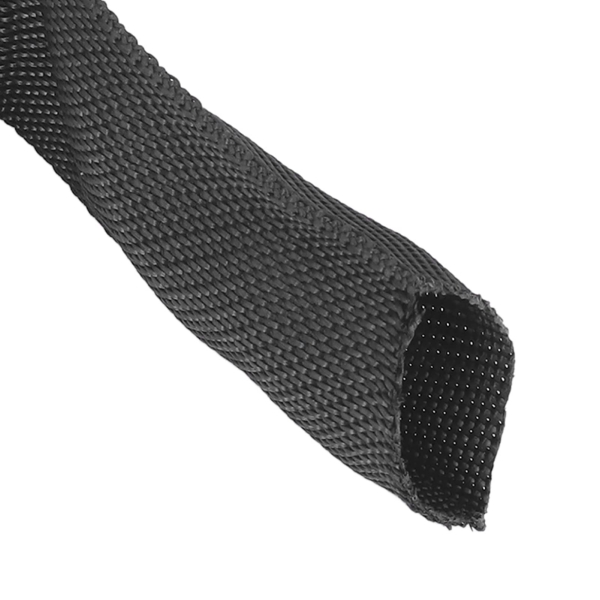

Rúrkový polypropylénový textilný návlek zvyčajne vyžaduje prístup na konci. Ak je hadicová zostava opakovaná pred pripojením tvaroviek, telo hadice môže určiť hlavnú požadovanú veľkosť. Ak je návlek nainštalovaný po montáži, najväčšie tvarovka sa môže stať kritickým priechodným rozmerom.

Prediskutujte postup inštalácie s montážnikom hadice. Objímka nesmie prekážať pri krimpovaní, tlakovej skúške, identifikácii hadice alebo záverečnej kontrole. Ak by bola oveľa väčšia objímka potrebná len na prečistenie tvaroviek, pred schválením veľkosti odoberte vzorku celej zostavy.

Pre už nainštalované hadice, kde nie je použiteľný prístup ku koncu, nemusí byť rúrková PP objímka najlepšou konštrukciou. Použitestránka s výberom ochrany hydraulickej hadiceporovnať vhodné odnímateľné riešenie, a nie považovať rúrkový tkaný návlek za obalový výrobok.

Skontrolujte objímku, kde sa hadica skutočne pohybuje

Poľnohospodárske stroje sú veľmi dynamické. Hadica môže vyzerať správne chránená, keď je stroj zaparkovaný, ale dotýka sa rámu alebo susedného vedenia, keď riadenie, výložník, ťažné zariadenie alebo náradie dosiahnu inú polohu.

Počas schváleného prvého hodnotenia výrobku alebo servisu skontrolujte chránenú trasu cez zamýšľaný pohyb stroja. Venujte zvláštnu pozornosť:

• zóny kĺbového a riadiaceho systému;
• oblasti otáčania nakladača a výložníka;
• trojbodové závesné zariadenie a body pripojenia náradia;
• úseky prechádzajúce cez konzoly alebo vodiace lišty;
• zväzky hadíc, ktoré sa voči sebe posúvajú;
• plochy vystavené zvyškom plodín, pôde alebo opakovanému čisteniu.

Puzdro by malo zostať nad zamýšľanou zónou opotrebovania bez vytvorenia nového obmedzenia. Dodržujte požadovaný polomer ohybu výrobcu hadice a požiadavky výrobcu zariadenia na smerovanie a upnutie.

Oddelená ochrana proti oderu od izolácie pri poruche hadice

Tkaný polypropylénový oderuvzdorný návlek a validovaný hydraulický systém na zachytávanie prasknutia nie sú tou istou kategóriou produktov. Odolnosť proti oderu môže pomôcť znížiť vonkajšie opotrebenie, ale sama o sebe nedokazuje zachytenie prasknutej hadice alebo ochranu pred vysokotlakovým prúdom s malými dierkami.

Pre bežné poľnohospodárske aplikácie proti oderu špecifikujte textilný plášť z PP s ohľadom na prispôsobenie, odolnosť proti opotrebovaniu, flexibilitu, inštaláciu a vystavenie životnému prostrediu. Ak projekt vyžaduje ochranu pred prasknutím, ochranu pred únikom malých otvorov alebo ochranu pred vstreknutím kvapalín do personálu, vyžiadajte si dôkazy o systémových skúškach špecifických pre daný produkt a použite konštrukciu validovanú pre danú úlohu.

Puzdro sa nikdy nesmie použiť na zakrytie alebo vrátenie poškodenej hydraulickej hadice do prevádzky. Dodržiavajte požiadavky výrobcu stroja a hadice na kontrolu a výmenu.

Popíšte prostredie v teréne namiesto používania termínu „chemicky odolný“ ako všeobecného termínu

Polypropylén sa v mnohých priemyselných aplikáciách vyberá kvôli svojim užitočným vlastnostiam vlhkosti a chemikáliám, ale kompatibilita sa musí stále posudzovať vzhľadom na skutočné prostredie. Poľnohospodárske stroje sa môžu v závislosti od stroja a procesu stretnúť s hydraulickými kvapalinami, mazivami, hnojivami, čistiacimi prostriedkami, pesticídmi, palivami alebo inými látkami.

Pri preskúmaní materiálu identifikujte látku, koncentráciu, teplotu, trvanie expozície a či ide o občasné postriekanie, opakovanú kontamináciu alebo nepretržité ponorenie. Nepredpokladajte, že všeobecný popis polyméru zaručuje kompatibilitu s každou poľnohospodárskou chemikáliou.

Vonkajšia prevádzka môže zahŕňať aj slnečné žiarenie, teplotné cykly, blato a opakované umývanie. Ak sa vyžaduje odolnosť voči UV žiareniu, poveternostným vplyvom alebo konkrétny environmentálny test, uveďte túto požiadavku v žiadosti o cenovú ponuku a vyžiadajte si podporné údaje pre ponukovanú konštrukciu objímky.

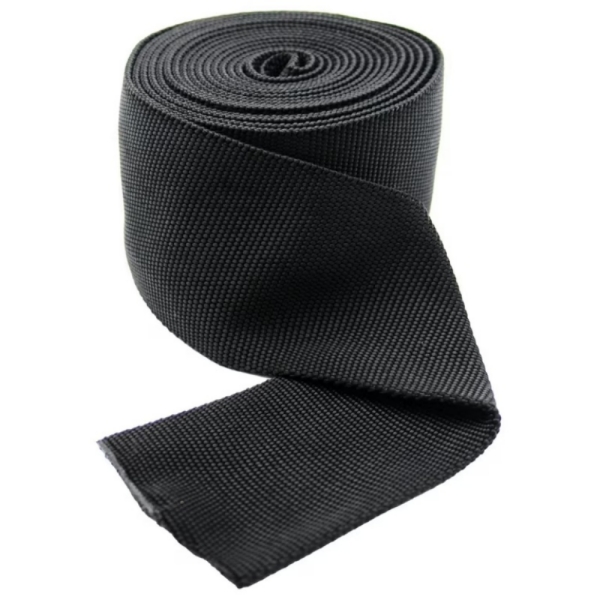

Rozhodnite sa medzi dodávkou roliek a vopred narezanými kusmi

Výrobcovia OEM pre poľnohospodárske zariadenia, obchody s hydraulickými hadicami a distribútori náhradných dielov môžu potrebovať rovnaký textilný obal v rôznych formách dodania. Prediskutujte formát vo fáze cenovej ponuky, namiesto toho, aby ste predpokladali, že každý obal je dodávaný rovnakým spôsobom.

Dodávka kotúčov môže vyhovovať dielňam na výrobu hadíc, ktoré lokálne režú materiál na mnoho čísel dielov. Vopred narezané kusy môžu znížiť lokálnu manipuláciu pre stabilné zostavy OEM. Porovnajte cenové ponuky na použiteľný materiál, rezanie, identifikáciu, balenie a montážnu prácu – nielen na základe ceny za meter.

Používajte čísla dielov na kontrolu podobných veľkostí

Niekoľko čiernych textilných návlekov môže v sklade alebo na montážnom stole vyzerať takmer identicky. Pri opakovaných programoch zaznamenajte schválenú veľkosť a konštrukciu pod dohodnutým číslom dielu. Ak je potrebná tlač alebo špeciálne označenie, pred zahrnutím do výrobnej špecifikácie overte túto schopnosť pre daný produkt.

Nákupný výkres alebo špecifikácia by mali uvádzať aspoň materiál, referenčnú veľkosť rukáva, konečnú dĺžku alebo formát kotúča, farbu, balenie a úroveň revízie. Ak dodávateľ zmení konštrukciu priadze, textilnú štruktúru alebo iný kontrolovaný prvok, určiť, či je potrebné schválenie novej vzorky.

Odskúšajte objímku na skutočnom traktore alebo zostave nástroja

Užitočná vzorka schválenia by mala odpovedať na viac než len „pasuje to na hadicu?“. Skontrolujte celú zostavu a zaznamenajte:

• či objímka prechádza cez požadovaný tvarovací prvok;
• či je nainštalované uloženie prijateľné pozdĺž tela hadice;
• či zostáva pokrytá celá zóna opotrebenia;
• či sa objímka nedotýka svoriek a pohyblivých častí;
• či je možné zostavu ešte skontrolovať a identifikovať;
• či dĺžka rezu a balenie fungujú pre proces montáže.

Ak má zariadenie niekoľko hydraulických obvodov s rôznymi veľkosťami hadíc, nepredpokladajte, že jedna veľkosť objímky sa dá použiť všade. Štandardizácia čísel dielov môže znížiť zložitosť, ale až po kontrole každej zamýšľanej zostavy.

Otázky kupujúcich o polypropylénových tkaných hadicových rukávoch

Je tkaný obal z polypropylénu to isté ako špirálový ochranný kryt hadice z PP?

Nie. Tento produkt je textilná rúrková objímka. Špirálová ochranná ...

Môžem použiť textilnú bužírku z PP na hadicové zväzky?

Možno to zvážiť pre vhodné zväzky, ale zmerajte celý profil zväzku a overte, či je zoskupenie vhodné pre pohyb a údržbu. Jedna vonkajšia objímka neposkytuje oddelenie medzi jednotlivými hadicami vo vnútri zväzku.

Aké informácie sú potrebné pre poľnohospodárske stroje?

Uveďte vonkajší priemer hadice, veľkosť tvarovky, chránenú dĺžku, typ stroja, fotografiu alebo výkres trasy, miesto opotrebovania, prevádzkový pohyb, očakávané kvapaliny alebo chemikálie, množstvo a preferovaný formát dodávky.

Zabraňuje polypropylénová objímka hadice zraneniam spôsobeným vstrekovaním hydraulickej kvapaliny?

Nepredpokladajte, že to vyplýva z materiálu alebo oderu. Úlohy vstrekovania tekutín a ochrany pred prasknutím vyžadujú samostatné testovanie systému špecifického pre daný produkt za definovaných podmienok.

Vyžiadajte si vzorky tkaných polypropylénových hadíc alebo dodávku OEM

Pre BSTFLEXOchranný obal z polypropylénovej hadice, pošlite vonkajší priemer hadice, maximálny profil spojky, požadovanú chránenú dĺžku, typ stroja alebo zariadenia, podmienky opotrebenia a preferovaný formát dodávky v kotúči alebo narezaný.

Uveďte množstvo vzorky, výrobné množstvo, farbu, identifikáciu, balenie a všetku požadovanú testovaciu dokumentáciu. BSTFLEX môže skontrolovať vlastné rozmery a výrobné požiadavky prostredníctvom svojichOEM a zákazková výroba.

Kontaktujte spoločnosť BSTFLEX s výkresom vašej hydraulickej hadice, fotografiou zariadenia alebo špecifikáciou nákupu.V prípade iných potrieb ochrany proti oderu, dodatočnej montáže, tepelnej alebo mechanickej ochrany si preštudujte kompletnýrozsah ochrany hydraulických hadíc.
