Sklolaminátová manžeta HTG pre elektrické vedenie: Čo špecifikovať

Inštalácia objímky, ktorá pasuje na vodič na stole, môže byť po krimpovaní svorky náročná. Môže sa tiež nachádzať vedľa vinutia motora, horúcej časti spotrebiča alebo ostrej kovovej hrany. Tieto detaily ovplyvňujú objímku, ktorú si objednáte. V prípade elektrických káblov je užitočným východiskovým bodom hotová zostava a jej prevádzkové podmienky, a nie len priemer a teplotné číslo.

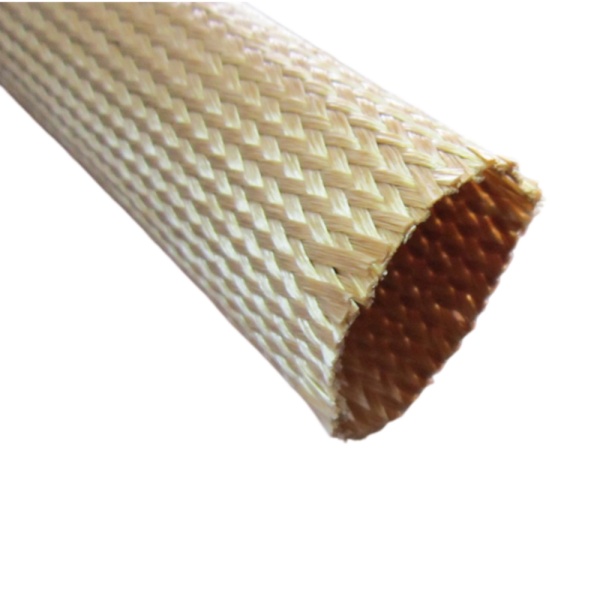

BSTFLEXHTG laminátový obalje pletený z nealkalickej priadze E-glass, tepelne upravený a impregnovaný flexibilnou živicou. Na stránke produktu je uvedený na izoláciu a mechanickú ochranu káblov v elektrických strojoch, motoroch a domácich spotrebičoch. Poznámky nižšie ukazujú, ako premeniť tento popis na praktickú špecifikáciu nákupu.

Začnite s drôtom, pretože bude nainštalovaný

Zmerajte najväčší vonkajší priemer, cez ktorý musí objímka prechádzať, vrátane izolácie, spojov, kĺbov a akýchkoľvek konektorov, ktoré nie je možné namontovať neskôr. Zaznamenajte si požadovanú dĺžku krytia a miesto, kde budú konce objímky umiestnené. Ak inštalácia zahŕňa ťahanie cez kryt alebo okolo ohybu, vyskúšajte vzorku na skutočnej trase. Menovitá veľkosť vodiča neopisuje hotový zväzok káblov.

Na stránke produktu HTG sú uvedené menovité vnútorné priemery od 0,5 mm do 30 mm s rôznymi toleranciami priemeru a rozsahmi hrúbky steny podľa veľkosti. Uveďte požadovaný menovitý otvor a skontrolujte toleranciu pre túto veľkosť vzhľadom na najväčší inštalačný prvok a minimálny priemer potrebný pre tesné uloženie. V prípade opakovanej výroby uveďte konečnú dĺžku rezu a akú variáciu vaša zostava dokáže akceptovať.

Popíšte, kde teplo dosahuje rukáv

Uveďte dodávateľovi bežnú teplotu v mieste objímky, trvanie tejto expozície a akékoľvek krátkodobé udalosti, ako je spustenie alebo poruchový stav. Zoznam HTG uvádza prevádzkový rozsah od -30 °C do 350 °C a krátkodobé špičky pri 400 °C. Uvádza tiež tepelnú triedu C. Toto sú publikované údaje o produkte; nestanovujú teplotný rozsah celého vodiča alebo zostavy spotrebiča. Izolácia vodiča, blízke časti a požiadavky na schválenie si stále vyžadujú samostatné preskúmanie.

V prípade, že sa objímka dotýka horúceho komponentu, priložte náčrt alebo fotografiu znázorňujúcu kontaktný bod. Ak teplo vychádza z blízkeho povrchu, všimnite si medzeru, prúdenie vzduchu a prípadný už nainštalovaný štít. To pomáha rozlíšiť lokálny problém s kontaktom od celkového okolitého tepla v kryte.

Dohodnite sa na elektrickej skúške pre zvolenú veľkosť

Na stránke produktu je uvedený rozsah prierazného napätia od 0,5 kV do 1,5 kV. Opýtajte sa, ktorý výsledok sa vzťahuje na uvedený priemer a konštrukciu, a požiadajte o metódu a podmienky testovania. Rozsah na stránke produktu by sa nemal považovať za menovitý výkon každej veľkosti objímky ani za náhradu za testovanie nainštalovaného elektroinštalačného systému.

V prípade vodičov motora a zapojenia spotrebičov dodávateľovi tiež oznámte, či je obal pridanou ochrannou vrstvou cez už izolovaný vodič alebo súčasťou izolačného systému, ktorý kvalifikujete. Toto rozlíšenie určuje, akú dokumentáciu bude váš technický tím potrebovať. Ak je povinná konkrétna norma alebo zákaznícka skúška, pošlite jej presné označenie spolu s dopytom.

Skontrolujte živicovú povrchovú úpravu a proces montáže

HTG je sklenený opletený drôt impregnovaný živicou. Povrchová úprava je súčasťou špecifikácie produktu, preto uveďte akýkoľvek lak na navíjanie, zalievaciu hmotu, lepidlo, čistiaci prostriedok alebo procesné teplo použité po nasadení obalu. Skontrolujte kompatibilitu s vaším skutočným procesom a po rezaní, navliekaní závitu a konečnej montáži skontrolujte vzorku. Ak váš proces vyžaduje iný povrch alebo samostatný náter, prediskutujte to pred objednaním výrobných dĺžok.

Vonkajšia vrstva zo silikónovej gumy je samostatná konštrukcia. Požiadavku, ktorá konkrétne vyžaduje silikónom potiahnutú bužírku, nájdete vsilikónovo-gumové potiahnuté sklolaminátové návlekyprodukt a porovnať jeho uvedené vlastnosti a testovacie údaje s verziou HTG. Tieto dva by mali mať samostatné špecifikácie a vyhľadávacie výrazy.

Odoslať použiteľný dopyt

Krátky technický popis ušetrí viac času ako dlhý zoznam všeobecných kľúčových slov. Uveďte nasledujúce:

• Použitie: kábel motora, káblový zväzok spotrebiča alebo iná elektrická zostava.
• Vonkajší priemer hotového drôtu alebo spoja plus akýkoľvek prvok, cez ktorý musí objímka prechádzať.
• Požadovaná krytá dĺžka, tolerancia dĺžky rezu a spôsob montáže.
• Normálna a maximálna teplota na obale vrátane trvania expozície.
• Elektrická skúška alebo špecifikácia zákazníka s požadovanou dokumentáciou.
• Kontakt s lakom, lepidlom, čistiacimi chemikáliami alebo inými procesnými materiálmi.
• Preferovaná farba, objednané množstvo a či je potrebná skúšobná vzorka.

Spoločnosť BSTFLEX uvádza ako štandardné farby čiernu a svetlohnedú, ďalšie farby sú na požiadanie. Na stránke produktu sú uvedené aj dĺžky kotúčov v závislosti od veľkosti, preto si overte presnú dĺžku cievky a balenie pre zvolený priemer. Vyplnený popis pošlite prostredníctvomStránka produktu HTG laminátové puzdrovyžiadať si zodpovedajúcu vzorku a cenovú ponuku.
