Neexistuje jedna správna hrúbka pre každú odnímateľnú izolačnú prikrývku. Dva kryty nainštalované na zariadeniach pri rovnakej teplote môžu vyžadovať rôzne hrúbky izolácie, pretože priemer zariadenia, okolité podmienky, dostupný priestor, materiál jadra a požadovaný povrchový výkon sú odlišné.
Užitočné rozhodnutie o hrúbke začína úlohou, ktorú musí prikrývka plniť. Je prioritou znížiť tepelné straty, znížiť teplotu exponovaného povrchu, chrániť blízky komponent, udržiavať procesnú teplotu alebo umiestniť izoláciu do obmedzeného priestoru? Odpoveď mení konštrukciu.

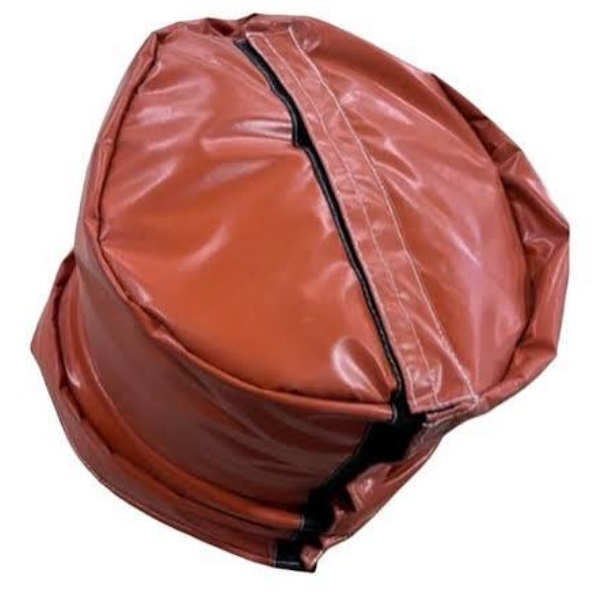

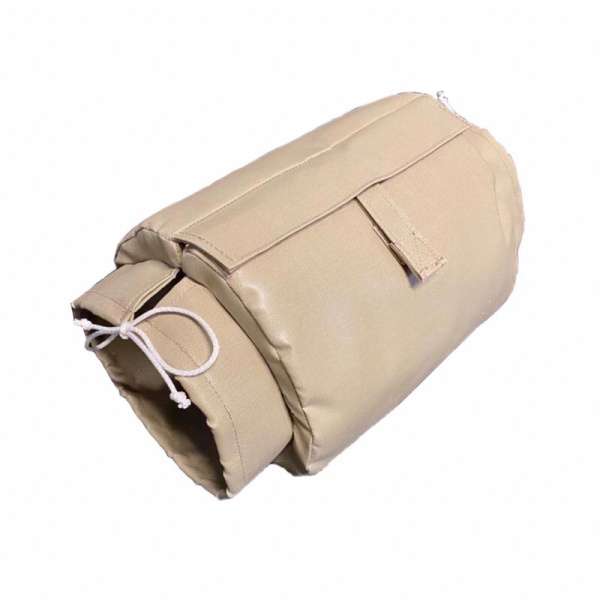

BSTFLEX vyrába odnímateľné izolačné prikrývky pre ventily, potrubia, časti výfukov, filtre, bubny a priemyselné zariadenia. Hrúbku prikrývky možno prispôsobiť zariadeniu a prevádzkovým podmienkam namiesto toho, aby sa každá aplikácia musela prispôsobiť jednému štandardnému vyhotoveniu.
Prevádzková teplota je dôležitá, ale sama o sebe nemôže určiť hrúbku prikrývky. Odporúčanie hrúbky by malo zohľadňovať aspoň:
Projektová špecifikácia môže uvádzať nominálnu hrúbku jadra, maximálnu tepelnú stratu, požadovanú teplotu vonkajšieho povrchu alebo kombináciu týchto požiadaviek. Keď je špecifikovaný výkon, hrúbka by sa mala overiť vhodným výpočtom prenosu tepla, namiesto výberu z tabuľky založenej iba na teplote.

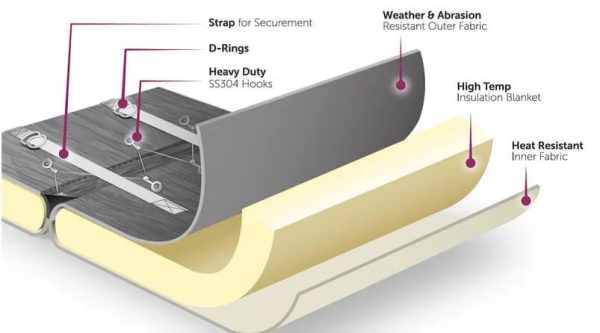

Kupujúci často používajú slovo hrúbka bez toho, aby určili, čo sa meria. Odnímateľný kryt má niekoľko vrstiev a počas projektu sa môžu diskutovať tri rôzne hodnoty.
| Termín hrúbky | Význam | Prečo je to dôležité |
|---|---|---|
| Nominálna hrúbka jadra | Špecifikovaná hrúbka izolačnej rohože pred konečnou montážou a inštaláciou | Používa sa na výber materiálu a tepelné výpočty |
| Hrúbka zmontovanej prikrývky | Približná hrúbka po pridaní plášťa, vložky, švov a vnútorného upevnenia | Ovplyvňuje strih, okraje panelov a manipuláciu |
| Inštalovaná hrúbka | Hrúbka po nasadení, uzavretí a lokálnom stlačení prikrývky okolo zariadenia | Určuje hotové vonkajšie rozmery a skutočnú vôľu |
Inštalovaná prikrývka nezostane dokonale rovnomerná okolo každého švu, okraja príruby alebo uzáveru. Keď je vôľa tesná, návrh by mal zohľadniť najhrubšiu lokálnu oblasť namiesto spoliehania sa len na nominálnu hodnotu jadra.
Keď je účelom úspora energie alebo stabilita procesnej teploty, dôležitou hodnotou je tok tepla z izolovaného zariadenia pri očakávaných prevádzkových a okolitých podmienkach. Zväčšenie hrúbky jadra vo všeobecnosti znižuje prenos tepla, ale každá ďalšia vrstva prináša menšie prírastkové zlepšenie. Zvyšujú sa aj náklady na materiál, veľkosť prikrývky, hmotnosť a inštalačný priestor.
Ekonomická hrúbka preto nie je automaticky najhrubšia konštrukcia, ktorú možno ušiť. Je to konštrukcia, ktorá poskytuje požadovaný tepelný výsledok pri praktickej inštalovanej veľkosti a nákladoch na projekt.
Keď je hlavným záujmom ochrana personálu alebo blízkych komponentov, projekt môže špecifikovať maximálnu teplotu povrchu prikrývky. Toto by sa malo vyhodnotiť pomocou skutočnej teploty zariadenia, okolitej teploty, prúdenia vzduchu, orientácie prikrývky a vlastností povrchu.
Výsledok povrchovej teploty nameraný v pokojnom vnútornom vzduchu by sa nemal predpokladať pre vonkajšiu prevádzku s vetrom, dažďom alebo priamym slnečným žiarením. Podmienky testu alebo výpočtu musia byť uvedené.
Niektoré ventily, komponenty výfuku a procesné zostavy sú inštalované v blízkosti ochranných krytov, stien, podláh alebo priľahlého potrubia. Hrubá prikrývka môže na papieri poskytovať dobrú izoláciu, ale môže byť nemožné ju nasadiť, uzavrieť alebo odstrániť.
Projekty s malým voľným priestorom môžu vyžadovať tenšie jadro s lepšou tepelnou účinnosťou, segmentovanú prikrývku, zníženú hrúbku len v mieste obmedzenia alebo zmenu umiestnenia uzáveru. Akékoľvek lokálne zmenšenie musí byť prehodnotené, pretože môže na hotovom kryte vytvoriť horúcejšiu oblasť.
Vstrekovacie valce, vyhrievané filtre, bubny a iné procesné zariadenia môžu potrebovať izoláciu na zníženie cyklovania alebo udržanie teploty produktu. V týchto aplikáciách môže byť výkon ohrievača, prevádzkový cyklus, čas zahrievania a požiadavky na prístup rovnako dôležité ako maximálna povrchová teplota.
Dva izolačné materiály s rovnakou nominálnou hrúbkou nemusia nevyhnutne poskytovať rovnaký tepelný výkon. Relevantnou hodnotou je tepelná vodivosť materiálu v očakávanom teplotnom rozsahu spolu s hustotou, správaním pri stlačení a dlhodobou stabilitou.
Ihlovaná rohož zo sklenených vlákien sa široko používa v flexibilných priemyselných krytoch, pretože sa dá rezať, vrstviť a šiť do nepravidelných vzorov. Je vhodná pre mnohé všeobecné aplikácie s vysokou teplotou, keď zvolená trieda zodpovedá prevádzkovej teplote. Konečná hrúbka by mala zohľadňovať stlačenie v miestach prešívania, švov a tesných ohybov.
Ihlovaná rohož z oxidu kremičitého sa vyberá tam, kde sa vyžaduje jadro s vyššou teplotou pri zachovaní flexibilnej, ihlovanej konštrukcie. Zloženie materiálu, hustota a dostupná hrúbka by sa mali potvrdiť namiesto predpokladu, že každá rohož z oxidu kremičitého má rovnaký výkon.
Izolácia z keramických vlákien sa môže zvážiť pre náročnejšie podmienky s vysokou teplotou. Dizajn prikrývky stále potrebuje vhodnú vložku na horúcej strane, vonkajší plášť, šijaciu niť a usporiadanie uzáveru. Vysokoteplotné jadro automaticky nerobí celú zostavu vhodnou pre rovnakú teplotu.
Vysokoúčinná flexibilná izolácia môže pomôcť tam, kde je obmedzený priestor alebo hmotnosť, ale porovnanie by sa malo vykonať pomocou tepelných údajov projektu, požiadaviek na manipuláciu a celkových nákladov na inštaláciu. Tenký materiál nie je automaticky najlepšou voľbou, ak sa ľahko poškodí, ťažko sa šije alebo je nevhodný na opakované odstraňovanie.
BSTFLEX dodáva vybrané vysokoteplotné izolačné jadrá vo viacerých typoch materiálov a hrúbkach. Dostupnosť závisí od triedy jadra a špecifikácie projektu. Kupujúci, ktorí si vyrábajú vlastné kryty, si môžu tiež pozrieť sprievodcu materiálmi pre odnímateľné izolačné prikrývky.
Maximálna teplota použitia materiálu opisuje tepelnú schopnosť za stanovených podmienok. Kupujúcemu nehovorí, koľko tepla prejde cez prikrývku alebo aká bude teplota vonkajšieho povrchu.
Izolačný výkon závisí od kompletnej zostavy. Materiál môže tolerovať horúcu stranu, ale stále potrebuje väčšiu hrúbku, aby splnil cieľ tepelných strát. Naopak, hrubšie jadro nemôže kompenzovať vonkajšiu tkaninu, niť alebo spojovací prvok, ktorý je nevhodný pre danú expozíciu.
Teplota nepretržitej prevádzky a krátkodobý vrchol by sa mali uvádzať samostatne. Priamy plameň, úniky výfukových plynov, postriekanie roztaveným kovom a sálavé teplo zo susedného zdroja sú odlišné podmienky a nemali by sa považovať za bežný povrchový kontakt.
Prenos tepla z malého telesa ventilu nie je totožný s prenosom tepla z veľkej plochej nádoby pri rovnakej teplote. Zakrivenie, povrchová plocha, orientácia a lokálne prúdenie vzduchu ovplyvňujú výsledok.
Hrúbka prikrývky tiež mení výslednú vonkajšiu veľkosť. Na malom potrubí môže pridanie izolácie po celom obvode spôsobiť veľké percentuálne zvýšenie vonkajšieho priemeru. To môže ovplyvniť svorky, ochranné kryty, chodníky a vzdialenosť k susedným potrubiam.
Pri veľkom filtri alebo bubne môže rovnaká nominálna hrúbka vytvoriť ťažký panel, ktorý je ťažké odstrániť ako jeden kus. Rozdelenie krytu na označené sekcie môže zlepšiť manipuláciu bez zmeny zvolenej hrúbky jadra.
Tepelné výpočty často začínajú rovnomernou izolačnou vrstvou, ale šitý kryt obsahuje presahy, švy, výrezy, body prešívania a spojovacie prvky. Tieto detaily držia prikrývku pohromade a umožňujú jej odnímateľnosť, no môžu tiež ovplyvniť lokálnu hrúbku.
Tieto účinky sú obzvlášť dôležité pri ventiloch, prírubách a zariadeniach s mnohými prienikmi. Dizajn odnímateľného izolačného plášťa ventilu by mal poskytovať prístup k drieku, rukoväti alebo pohonu pri zachovaní izolačnej hranice tak súvislej, ako je to praktické.
Zmerajte minimálnu vzdialenosť od neizolovaného zariadenia ku každej blízkej prekážke. Zahrňte steny, podlahy, ochranné kryty, káblové žľaby, podpornú oceľ, susedné potrubia a pohyblivé časti.
Požadovaný priestor je väčší ako nominálna hrúbka jadra. Môže byť potrebná rezerva pre:
Prikrývka, ktorá sa zmestí do statickej medzery, ale nedá sa otvoriť ani odstrániť, nie je praktickým odnímateľným dizajnom. Použite postup merania v ako merať pre vlastnú odnímateľnú izolačnú prikrývku skôr, ako sa schváli konečná hrúbka jadra.
Flexibilné izolačné jadrá obsahujú vzduchové medzery, ktoré prispievajú k tepelnému odporu. Nadmerná kompresia znižuje hrúbku a môže zmeniť výkon. Kompresia sa môže vyskytnúť v švoch, pod popruhmi, okolo malých polomerov alebo keď je prikrývka navrhnutá príliš tesne.
Účelom uzáveru je bezpečne držať prikrývku, nie ju rozdrviť o zariadenie. Ak kryt opakovane vyžaduje nadmernú silu na uzavretie, skontrolujte rozmery zariadenia, vzor, presah a hrúbku jadra namiesto jednoduchého doťahovania hardvéru.
Pri opakovanej výrobe by schválená vzorka mala definovať, ako sa kontroluje hrúbka prikrývky. Inšpekčný bod, metóda merania a prípustná tolerancia by mali byť konzistentné, pretože mäkká prikrývka môže poskytnúť rôzne hodnoty pri rôznom tlaku.

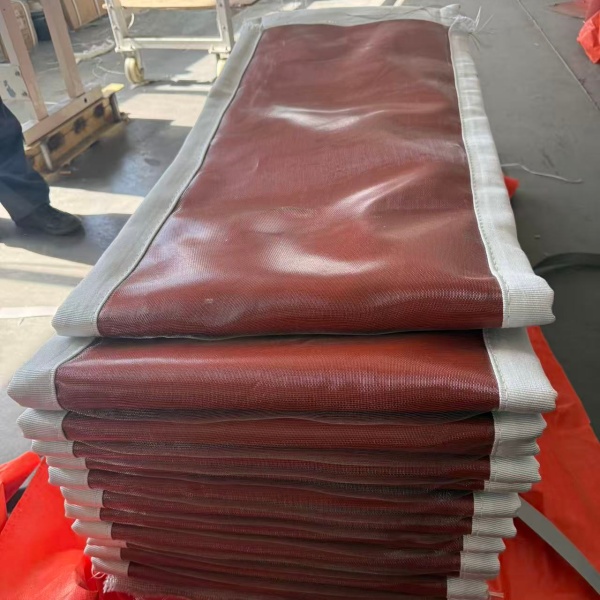

Hrubá izolačná časť môže byť vytvorená z viac ako jednej vrstvy. Viaceré vrstvy môžu uľahčiť rezanie a montáž a môžu znížiť šancu, že sa spoje zarovnajú v celej hrúbke. Môžu tiež umožniť kombináciu rôznych materiálov tam, kde to projekt vyžaduje.
Vrstvenie musí byť kontrolované. Nezaistené vrstvy sa môžu počas manipulácie posúvať, zhlukovať alebo oddeľovať. Dizajn by mal špecifikovať orientáciu vrstiev, umiestnenie spojov, vnútorné upevnenie a spôsob, akým je jadro držané vo vnútri plášťa.
Použitie viacerých vrstiev automaticky nezlepší výsledok, ak je hotová zostava silne stlačená alebo zle osadená.
| Podmienka projektu | Pravdepodobný smer dizajnu | Potrebné informácie |
|---|---|---|
| Zníženie tepelných strát je hlavným cieľom | Vypočítajte typ a hrúbku jadra vzhľadom na požadovaný tepelný tok | Povrchová teplota, okolité podmienky, rozmery zariadenia a cieľ tepelných strát |
| Teplota vonkajšieho povrchu je obmedzená | Vyberte zostavu podľa stanoveného cieľa dotykovej alebo povrchovej teploty | Cieľová teplota, okolitá teplota, vietor a orientácia prikrývky |
| Vôľa je obmedzená | Preskúmajte tenšie jadrá, lokálne profilovanie alebo segmentovanú konštrukciu | Minimálne medzery, fotografie a smer odstránenia |
| Prikrývka sa často odstraňuje | Vyvážte tepelnú hrúbku s manipuláciou, veľkosťou panelu a uchytením jadra | Interval údržby, prístup montážnika a prípustná hmotnosť panelu |
| Zariadenie má silné vibrácie | Kontrolujte pohyb jadra, prešívanie a bezpečnosť uzáveru | Zdroj vibrácií, montážna poloha a servisný cyklus |
| Nepravidelné zariadenie má veľa prienikov | Použite tvarované časti a kontrolované presahy namiesto jedného objemného krytu | Podrobné rozmery, fotografie a prístupové body |
Ak projektová špecifikácia vyžaduje priemyselný štandard izolácie alebo predpísanú metódu výpočtu, tieto požiadavky by mali riadiť výber. Nenahrádzajte požadovaný inžiniersky výpočet všeobecnou online tabuľkou hrúbok.
Aby ste dostali užitočné odporúčanie a cenovú ponuku, uveďte:
Pre nový zákazkový projekt, stránka výrobca zákazkových odnímateľných izolačných prikrývok vysvetľuje výkresové, materiálové a výrobné postupy dostupné od BSTFLEX.
Rovnaká prevádzková teplota môže vyžadovať rôzne hrúbky pre rôzne veľkosti zariadení, podmienky okolia a ciele výkonnosti.
Jadro môže prežiť teplotu, ale stále môže byť príliš tenké na to, aby splnilo požadovaný tepelný výsledok.
Hrúbka jadra zväčšuje vonkajší obal izolačnej prikrývky a môže prekážať krytom, chodníkom, podperám alebo priľahlému zariadeniu.
Tesný uzáver nenahrádza správny strih. Nadmerné stlačenie môže znížiť inštalovanú hrúbku a spôsobiť nerovnomerný výkon.
Miestna vôľa a geometria môžu vyžadovať samostatné časti prikrývky alebo kontrolované zmeny hrúbky. Tieto zmeny by mali byť zdokumentované, namiesto toho, aby sa vykonávali neformálne počas inštalácie.
Plášť, vložka, švy a hardvér tiež ovplyvňujú konečnú veľkosť a prevádzkovú schopnosť. Je potrebné skontrolovať kompletnú konštrukciu.
Neexistuje žiadna univerzálna štandardná hrúbka pre každú aplikáciu. Projekty by mali vyberať hrúbku podľa materiálu jadra, teploty zariadenia, okolitých podmienok, cieľového výkonu, geometrie a dostupnej vôle.
Dodatočná hrúbka zvyčajne znižuje prenos tepla, ak materiál a inštalácia zostávajú vhodné, ale zlepšenie nie je lineárne. Väčšia hrúbka tiež zvyšuje veľkosť, hmotnosť, náklady a nároky na inštalačný priestor.
Miestne profilovanie môže byť možné, ale zmenšená plocha sa môže viac zahriať alebo stratiť viac tepla. Dizajn by sa mal skontrolovať namiesto orezávania alebo stláčania prikrývky počas inštalácie.
Projekt by mal definovať, či kontroluje nominálnu hrúbku jadra, hrúbku zostavy alebo inštalovanú hrúbku. Flexibilný kryt sa môže pod meracím nástrojom stlačiť, preto by metóda a tlak mali byť konzistentné.
Áno, ak kombinácia slúži na definovaný tepelný alebo konštrukčný účel. Je potrebné špecifikovať poradie vrstiev, kompatibilitu materiálov, uchytenie a celkovú hrúbku.
Vôľa musí zahŕňať kompletnú prikrývku, švy, presahy a upevňovací hardvér, plus priestor potrebný na jej inštaláciu a odstránenie. Zmerajte najužší bod a na fotografiách znázornite blízke prekážky.
Áno. Typ jadra a nominálnu hrúbku možno zvoliť pre projekt v závislosti od dostupnosti materiálu a výrobných požiadaviek. K dopytu priložte tepelný cieľ a dostupný priestor.
Nie, pokiaľ nie sú výslovne požadované konečné rozmery prikrývky. Uveďte skutočné rozmery zariadenia a identifikujte akúkoľvek existujúcu izoláciu. Prídavky na strih, švy a presahy sa riešia počas návrhu prikrývky.
Pošlite výkres zariadenia, rozmery, prevádzkovú teplotu, okolité podmienky, tepelný cieľ, minimálnu vôľu a požadované množstvo na sales@pkfiresleeve.com. BSTFLEX môže posúdiť aplikáciu a vypracovať cenovú ponuku na konštrukciu odnímateľnej izolačnej prikrývky na mieru na základe poskytnutých informácií.
