Vlnovce so zipsom pre dodatočnú montáž: Prístup, uzávery a montáž

Výmena opotrebovaného mechu stroja sa stáva náročnou, keď nie je voľný koniec na nasunutie nového krytu. Pozdĺžny zips môže poskytnúť ďalšiu možnosť inštalácie: otvorte látkové teleso, umiestnite ho okolo existujúceho komponentu a zatvorte ho. Výhoda závisí od celej zostavy, nie len od zipsu.

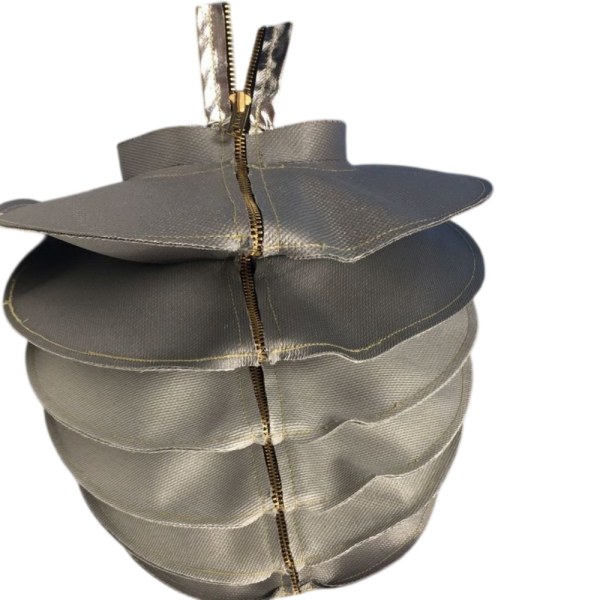

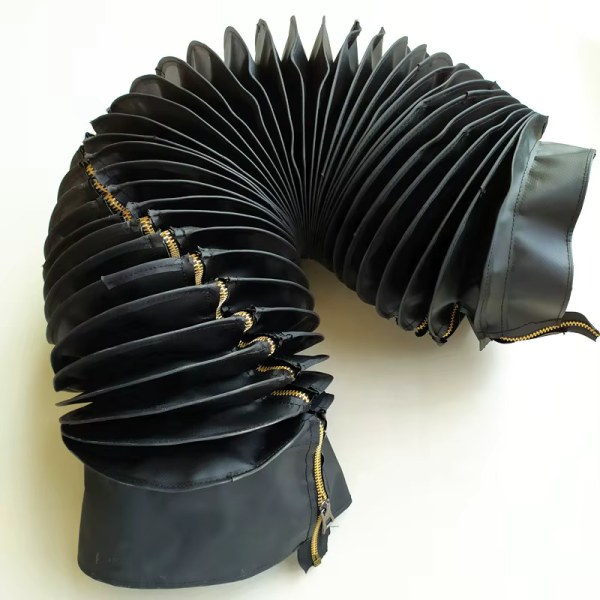

BSTFLEXvšité zipsové mechysú určené pre aplikácie vyžadujúce odnímateľnú ochranu okolo valcových tyčí, skrutiek, hriadeľov a ovládačov. Pri dodatočných prácach je prvou otázkou, či je možné nainštalovať látkové teleso, koncové spoje a vnútorné podpery bez demontáže komponentov, ktorej sa snažíte vyhnúť.

Je možné nainštalovať zipsové mechy bez demontáže stroja?

Niekedy, ale nie v každej inštalácii. Kryt, ktorý sa otvára pozdĺž svojej dĺžky, môže stále obsahovať uzavretý montážny krúžok alebo vnútorné vedenie, ktoré nemôže prejsť okolo existujúceho hriadeľa. Blízke ochranné kryty môžu tiež brániť prístupu k zipsu alebo koncovým uzáverom.

Pred objednaním zistite, ktoré časti stroja musia zostať zmontované a ktoré kryty alebo konzoly je možné odstrániť v rámci schváleného postupu údržby. Tieto informácie použite na kontrolu navrhovanej konštrukcie vlnovca.

Vyberte polohu zipsu zo strany údržby

Najpohodlnejšia poloha zipsu na voľnom kryte môže byť po namontovaní vlnovca nedostupná. Na výkrese stroja znázornite servisnú stranu vrátane priestoru potrebného pre ruku, posúvač a nástroje používané na koncových upevňovacích prvkoch.

V prípade okrúhleho krytu označte polohu otvorenia na čelnom pohľade a uveďte smer pohľadu. V prípade obdĺžnikového krytu identifikujte konkrétnu plochu a jej vzťah k montážnym rámom. Taktiež ukážte, kde sa posúvač nachádza, keď je kryt úplne zatvorený.

Skontrolujte polohu v porovnaní so skutočným pracovným prostredím. Uzáver priamo pod prúdom triesok alebo výstupom chladiacej kvapaliny môže vyžadovať inú orientáciu alebo dodatočnú ochranu. Otvor, ktorý je vhodný v strede dráhy, môže byť v určenej polohe údržby zablokovaný.

Ak sa navrhuje ochranná klopa, skontrolujte jej prekrytie a vôľu počas celého pohybu. Nesmie sa zachytiť medzi záhybmi, zachytiť sa o susedné kovanie alebo brániť prístupu k zipsu.

Špecifikujte koncové upevnenia, ktoré je možné servisovať

Na kryte s golierom identifikujte prijímaciu plochu, použiteľný záber goliera a polohu svorky. Skontrolujte, či sa svorka dá otvoriť a odstrániť okolo nainštalovaného komponentu. Nechajte prístup k jej uťahovaciemu mechanizmu a udržujte svorku mimo aktívnych záhybov a ukončenia zipsu, pokiaľ schválený návrh neurčuje inak.

Na kryte s prírubou ukážte, ako sa pripevňuje koniec tkaniny aj podkladová doska. Rozdelená textilná príruba v kombinácii s neprístupnou jednodielnou podkladovou doskou môže stále komplikovať výmenu. Dohodnite sa, ktorý hardvér sa opätovne použije a ktoré diely patria do novej zostavy vlnovca.

Koncové kovania musia umiestniť poťah bez toho, aby ho krútili alebo vyťahovali okraje zipsu z vyrovnania. Nepoužívajte dodatočnú upínaciu silu na kompenzáciu nesediacej objímky. Rozmery upevnenia a požiadavky na utiahnutie by mali byť v súlade so schváleným výkresom a pokynmi na použitie kovania.

Vnútorné vedenia si zaslúžia rovnakú pozornosť ako upevnenia. Uveďte, či sa chránená skrutka alebo hriadeľ otáča, a opýtajte sa, ako sa vlnovec udrží mimo dosahu týchto ložísk. Akékoľvek vedenie alebo podpera potrebná na prevádzku musí mať tiež praktickú inštalačnú trasu.

Priraďte uzávierku k požiadavke na prístup

Zips spája pozdĺžne okraje účelovo navrhnutého deleného krytu. Potvrďte, či sa musí pri inštalácii úplne oddeliť alebo sa musí otvoriť iba dostatočne na definovanú kontrolnú úlohu. Pred výrobou by sa mali dohodnúť začiatočný koniec, smer otvárania a prístup k posúvaču.

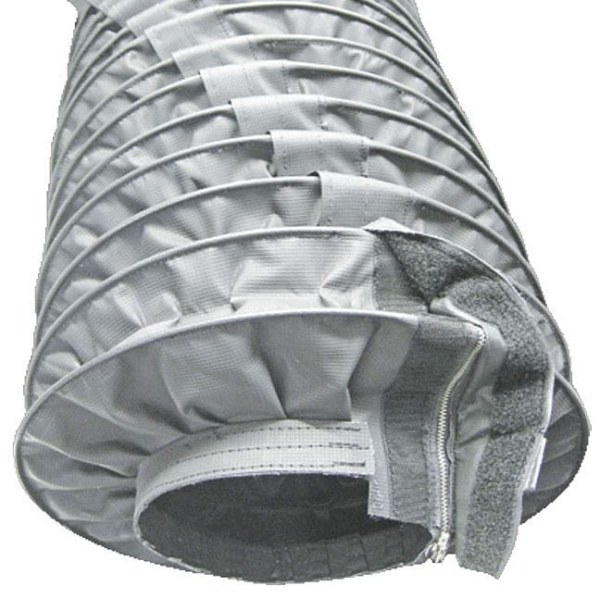

Uzávery na suchý zips alebo patentné zapínanie možno zvážiť tam, kde je vhodné iné usporiadanie otvárania. Nemali by sa považovať za zameniteľné so zipsom: prekrytie, rozostupy upevnení, vystavenie kontaminácii a zložený obal sa môžu meniť. Porovnajte navrhované zostavy, namiesto toho, aby ste vyberali iba podľa toho, ako rýchlo sa voľná vzorka otvorí.

Podobne nie je odnímateľná konštrukcia potrebná pre každú aplikáciu. Ak je možné počas montáže zariadenia nainštalovať uzavretý kryt a pravidelné otváranie nie je potrebné, zhodnoťte túto možnosť v rámcisortiment mechov šitých na mieruPozdĺžny otvor špecifikujte, ak rieši skutočný problém s inštaláciou alebo servisom.

Skontrolujte pohyb s úplne zatvoreným zipsom

Dodatočne namontovaný kryt musí byť v prevádzkovom stave vhodný, s upevneným uzáverom a zaistenými oboma koncami. Vyhodnoťte medzeru okolo chráneného komponentu, vedľa posuvníka a okolo vonkajšej strany záhybov. Šírka látky otvoreného krytu neurčuje medzeru pri inštalácii.

Uveďte najkratšie a najdlhšie inštalačné vzdialenosti medzi rovnakými montážnymi referenciami. Samostatne uveďte akúkoľvek definovanú polohu údržby alebo dodatočnú požiadavku na pohyb.návod na meranie mechov šitých na mieruvysvetľuje, ako zaznamenať tieto dĺžky a rozlíšiť ohybné teleso od koncových spojov.

Nedosiahnete väčší pohyb čiastočne otvoreným zipsom, natiahnutím poťahu alebo zmenšením priestoru medzi záhybmi. Hotová zostava musí zvládnuť požadovaný pohyb v rámci schváleného prevádzkového rozsahu.

V prípade tesne uzavretých alebo rýchlo sa pohybujúcich krytov si vyžiadajte kontrolu prúdenia vzduchu. Zips je prístupový prvok, nie určený priedušný otvor. Akékoľvek vetracie usporiadanie by sa malo zvoliť s ohľadom na podmienky kontaminácie.

Skontrolujte látku a zapínanie ako jeden celok

Pred výberom tkaniny špecifikujte prevádzkové prostredie. Uveďte podrobnosti o chladiacej alebo čistiacej kvapaline, kontakte s olejom, abrazívnych časticiach, horúcich trieskach, sálavom teple a očakávanej frekvencii ohýbania. Všeobecný popis ako „vysoká teplota“ alebo „odolná voči oleju“ necháva dôležité otázky výberu nevyriešené.

V prípade aplikácií vystavených teplu skontrolujte súčasne povrchovú úpravu, základnú látku, šijacie nite, zipsovú pásku, upevňovacie prvky a koncové kovanie. Ani tepelne odolná látka, ani kovové prvky zipsu samy o sebe neurčujú teplotnú odolnosť celého poťahu.

Nepredpokladajte, že zatvorený šitý zips poskytuje tesnenie nepriepustné pre kvapaliny. Ak je rozhodujúce postrekovanie chladiacou kvapalinou, oplachovanie alebo vylúčenie jemných častíc, uveďte požiadavky na expozíciu a akceptovateľnosť, aby sa švy, zapínanie, konce a akékoľvek vetracie otvory mohli vyhodnotiť ako systém.

Silné alebo ostré triesky môžu vyžadovať inú ochrannú konštrukciu alebo dodatočné tienenie. Namiesto toho, aby ste každý textilný mech považovali za vhodný pre každú obrábaciu operáciu, opíšte skutočné triesky.

Naplánujte si inštaláciu a kontrolu pred vrátením do prevádzky

Inštaláciu by mal vykonávať autorizovaný personál podľa postupu údržby stroja a schváleného výkresu mechu. Pred začatím manuálnej práce izolujte nebezpečnú energiu, kontrolujte nahromadenú energiu, zabezpečte komponenty proti neúmyselnému pohybu a overte bezpečný stav. Otvorenie zipsu nerobí mechanizmus pod napätím bezpečným na prevádzku.

Pred odstránením starého krytu si zaznamenajte jeho orientáciu, spôsob montáže a akékoľvek odreniny alebo poškodenia. Očistite okolitý priestor metódou kompatibilnou so zariadením, aby sa na chránený komponent nedostali voľné nečistoty.

Počas nasadzovania držte látkové teleso nekrútené a zarovnajte okraje uzáveru. Nepoužívajte posúvač na natiahnutie malého alebo nesprávne zarovnaného krytu okolo komponentu. Ak je zatváranie zablokované, zastavte sa a skontrolujte, či nie je zachytená látka, nečistoty alebo nesprávne umiestnenie, namiesto použitia väčšej sily.

Pred opätovným uvedením do prevádzky sa uistite, že oba konce sú bezpečné, zips je úplne zapnutý, voľné časti sú odstránené a sú prítomné požadované medzery. Vráťte na miesto požadované ochranné kryty a pri akejkoľvek kontrole riadeného pohybu dodržiavajte schválený postup na mieste. Udržujte personál v bezpečnej vzdialenosti od pohyblivých častí; pred vykonaním nastavení zariadenie opäť izolujte.

Sledujte, či sa záhyby rovnomerne stlačia, či uzáver zostáva zarovnaný a či kryt zostáva mimo okolitého kovania. Pred schválením inštalácie preskúmajte trenie, abnormálne ťahanie alebo deformáciu spôsobenú vzduchom. Kryt proti kontaminácii látky by sa nemal považovať za náhradu požadovaného ochranného krytu pre personál.

Udržujte uzáver v prevádzkyschopnom stave

Počas plánovanej údržby skontrolujte zapínanie zipsu, jazdec, šitie, koncové prechody a montážne oblasti. Hľadajte zachytené triesky, roztrhnutú pásku, poškodené záhyby alebo známky toho, že poťah bol vytiahnutý za hranicu jeho zamýšľaného pohybu.

Používajte čistiace prostriedky a akékoľvek mazivá iba v rozsahu schválenom pre zvolený zapínanie a látku. Zips, ktorý sa opakovane ťažko ovláda, si vyžaduje kontrolu zarovnania, znečistenia a prístupu, nielen silnejšie zatiahnutie. Interval kontroly si nastavte podľa zaťaženia zariadenia a prevádzkového prostredia, a nie podľa predpokladu, že jeden interval vyhovuje každému stroju.

Otázky kupujúcich o dodatočnej montáži vlnovcov

Dá sa zips pridať na existujúci uzavretý mech?

Po konštrukčnej kontrole to môže byť možné, ale vyrezanie štrbiny nie je ekvivalentným riešením. Navrhovaný otvor vyžaduje vhodné vystuženie okrajov, koncové prechody a zarovnanie uzáveru a všetky vnútorné podpery musia zostať funkčné. Pred úpravou krytu pošlite fotografie a konštrukčné detaily.

Je možné okolo nainštalovanej tyče hydraulického valca namontovať zipsový mech?

Môžu sa zvážiť, keď otvor v tkanine, koncové úchyty a servisný prístup umožňujú inštaláciu okolo tyče. Skontrolujte prijímacie plochy a trasu montáže na oboch koncoch; samotný zips nezaručuje, že nie je potrebné odpojiť žiadne komponenty valca.

Musí náhradný diel kopírovať polohu starého zipsu?

Nie nevyhnutne. Ponechajte existujúcu polohu ako referenciu, ale nahláste akékoľvek problémy s prístupom, nahromadenie triesok alebo trenie. Upravená poloha by sa mala pred schválením skontrolovať vzhľadom na montážne usporiadanie a plný zdvih.

Vyžiadajte si vlastné zipsové mechy pre projekt modernizácie

Pošlite fotografiu inštalácie zobrazujúcu servisnú stranu, pohľady na obe montážne prvky a okótovaný náčrt. Uveďte požadovanú dĺžku v stlačenom a roztiahnutom stave, vnútornú svetlú výšku, maximálny vonkajší priestor, navrhovanú polohu zipsu a všetky vodiace lišty alebo podpery.

Uveďte, čo musí zostať zmontované počas výmeny, prevádzkové podmienky, množstvo a či sa opätovne použije existujúci montážny materiál. V prípade projektov OEM uveďte revíziu výkresu a plánovaný postup inštalácie.

BSTFLEX dokáže vyhodnotiťlátkové mechy na zips na mieruokolo týchto požiadaviek.Vyžiadajte si cenovú ponuku na mechys vašimi výkresmi a podrobnosťami o aplikácii alebo e-mailomsales@pkfiresleeve.comPred výrobou overte montážne usporiadanie, prístup k uzáveru a konečnú konštrukciu.
