Teplotné hodnotenie tkaniny zo sklenených vlákien potiahnutej vermikulitom: Vysvetlenie 750°C, 815°C a špičkovej expozície

Sklolaminátová tkanina potiahnutá vermikulitom nemá jednu teplotnú triedu, ktorá by platila pre každý druh. Zverejnené prevádzkové teploty zahŕňajú 750 °C a 815 °C, pričom niektoré konštrukcie majú aj vyššiu hodnotu špičkovej expozície. Tieto čísla sú užitočné len vtedy, keď identifikujú materiál, podmienky expozície a výkon, ktorý sa musí zachovať.

BSTFLEX Sklolaminátová tkanina potiahnutá vermikulitom je zverejnená s usmernením pre trvalú teplotu do 815 °C / 1500 °F, v závislosti od podmienok aplikácie. Požiadavka nad tento rozsah si vyžaduje samostatné posúdenie navrhovaného druhu a trvania expozície. Špičková hodnota uvedená pre inú tkaninu by sa na ňu nemala prenášať.

Pri nákupe oddeľte tri otázky: aká teplota dosahuje tkaninu, ako dlho táto expozícia trvá a čo musí tkanina po nej ešte vykonať. Zabránenie okamžitému prepáleniu nie je rovnaká požiadavka ako zachovanie pružnosti pre opakované odstránenie alebo nesenie mechanického zaťaženia za horúca.

750 °C, 815 °C a špičková teplota: Čo znamená každé číslo

Prvé dve čísla nie sú alternatívne prevody jednotiek. Sú to rôzne teplotné hodnoty priradené ku konkrétnym špecifikáciám produktov. Podobne, nadpis uvádzajúci „do 2000 °F“ sa musí pred použitím v nákupnej špecifikácii overiť podľa podrobných informácií o prevádzkovej a špičkovej teplote.

Prečo majú podobné tkaniny rôzne prevádzkové teploty?

Opis „sklolaminát potiahnutý vermikulitom“ identifikuje rodinu materiálov, nie štandardizovanú tepelnú triedu. Základná priadza, konštrukcia tkaniny, zloženie úpravy a distribúcia povlaku sa môžu líšiť. Dodávatelia môžu tiež uvádzať teplotnú odolnosť vzhľadom na rôzne usporiadania expozície a kritériá prijateľnosti.

Zmysluplné porovnanie preto potrebuje viac než len dve maximá z katalógu. Spýtajte sa, či sa uvedená teplota týka dlhodobého vystavenia horúcemu vzduchu, kontaktu s horúcim povrchom, skúšky plameňom alebo konkrétnej vyrobenej zostavy. Vyžiadajte si podporné podmienky, ak nie sú uvedené.

Nepriemerujte 750 °C a 815 °C, aby ste vytvorili nové hodnotenie. Rovnako ani označenie 815 °C samo osebe nezaručuje dlhšiu životnosť ako produkt s 750 °C pri inej skúške. Porovnajte navrhované materiály podľa rovnakých požiadaviek na prácu.

Čo mení úprava vermikulitom

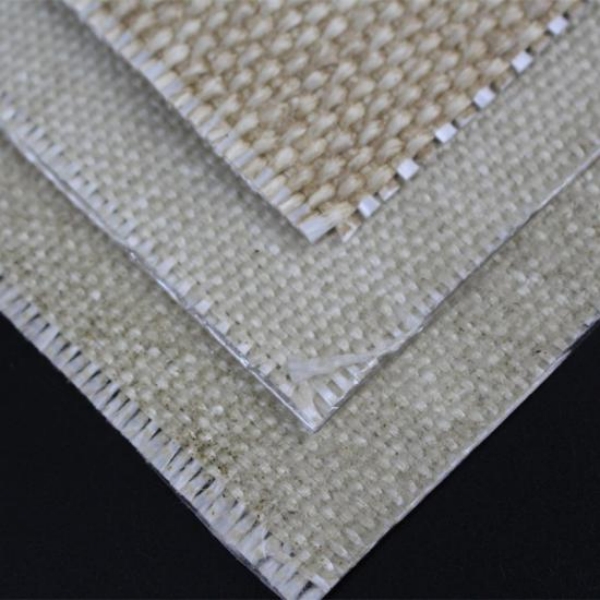

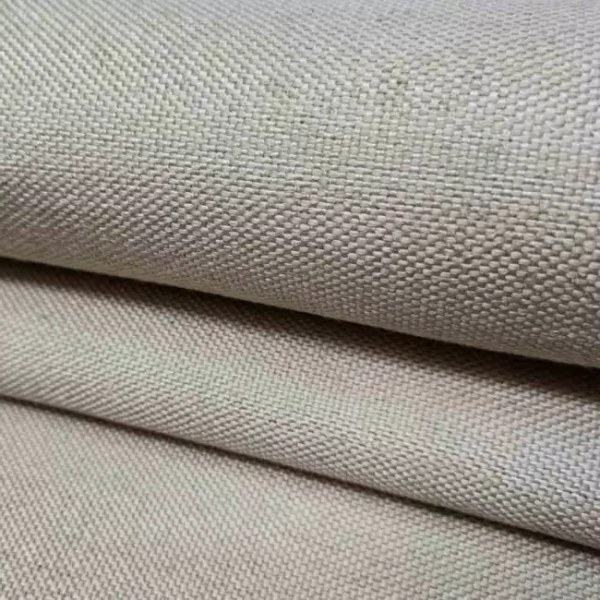

Vermikulit sa nanáša ako minerálna úprava na sklolaminátovú tkaninu. Vhodné úpravy zlepšujú ochranu povrchu priadze proti silnému vystaveniu teplu a oderu. Preto sa upravený sklolaminát objavuje pri ochrane pri zváraní, pecných závesoch a výrobe izolácií, namiesto toho, aby bol vyberaný len ako neupravený sklenený textil.

Úprava nemení E-sklo na vysokokremíkové vlákno. Taktiež nestanovuje, že si tkanina zachováva svoju pôvodnú pevnosť v ťahu pri svojej najvyššej zverejnenej teplote. Tepelná ochrana, rozmerová stabilita a mechanická pevnosť zostávajú samostatnými požiadavkami.

Pri podporenej tepelnej bariére môže byť hlavným kritériom prijateľnosti integrita bariéry. Pri závese, ktorý sa opakovane odťahuje, záleží aj na pevnosti a pružnosti po zahriatí. Rovnaké číslo teploty nemôže odpovedať na obe otázky.

Trvalá prevádzka je iná ako teplotná odchýlka

Trvalá teplota opisuje odporúčaný rozsah pre dlhodobú prevádzku za podmienok priradených k danej triede. Nie je to prísľub neobmedzenej životnosti, nezmenených vlastností alebo vhodnosti pre každé mechanické zaťaženie.

Prerušovaná alebo špičková teplota opisuje samostatnú dočasnú expozíciu. Tieto označenia nemajú univerzálne trvanie: „krátkodobé“ môže byť medzi špecifikáciami definované odlišne alebo úplne nedefinované.

Pre akúkoľvek odchýlku uveďte maximálnu teplotu, trvanie každej udalosti, počet udalostí a kumulatívnu expozíciu. Taktiež stanovte, či komponent musí zostať funkčný počas udalosti a opakovane použiteľný po nej. Jednorazová ochranná bariéra a opakovane cyklovaný izolačný kryt potrebujú odlišné kritériá prijateľnosti.

Nepoužívajte priemernú teplotu na schválenie prevádzky nad trvalým limitom. Časté odchýlky sú súčasťou prevádzkovej záťaže a musia byť zahrnuté do kvalifikácie, aj keď sa medzi nimi vyskytujú chladnejšie obdobia.

Znamená tvrdenie o špičke 2000 °F, že tkanina tam môže pracovať trvalo?

Nie. Niektorá literatúra o sklolamináte s vermikulitom špecifická pre daný druh uvádza 2000 °F ako špičkovú hodnotu popri nižšej prevádzkovej teplote. Sú to odlišné limity. Dlhodobé vystavenie špičkovej teplote môže tkaninu poškodiť.

2000°F je približne 1093°C. Nesmie sa to považovať za všeobecné trvalé menovité hodnotenie pre sklolaminát potiahnutý vermikulitom ani za špecifikáciu BSTFLEX len preto, že povlak má rovnaký názov.

Pre projekt vyžadujúci vystavenie teplotám nad zverejneným rozsahom trvalého zaťaženia získajte písomné potvrdenie o presnej konštrukcii a prevádzkových podmienkach. Potvrdenie by malo definovať, aký stav je po vystavení teplote prijateľný, nielen uviesť, že vzorka prežila bez viditeľného otvoru.

Určite teplotu pri tkanine, nielen pri zariadení

Nastavená hodnota pece, teplota plynu v potrubí a teplota povrchu tkaniny opisujú rôzne miesta. Žiarenie, prúdenie vzduchu, priamy kontakt a usporiadanie inštalovaných vrstiev určujú, ako sa teplo dostane k tkanine. Identifikujte, kde bola každá dodaná teplota nameraná alebo vypočítaná.

Tkanine mimo otvoru pece by sa nemala automaticky priraďovať vnútorná teplota pece. Naopak, nemala by byť schválená výlučne na základe teploty okolitého vzduchu, keď čelí silnému zdroju sálavého tepla. Požiadajte o reprezentatívne tepelné posúdenie, keď je vystavenie neisté.

Špecifikujte tiež ochranu požadovanú za tkaninou. Tkanina môže zostať fyzicky neporušená, pričom prepustí dostatok tepla na poškodenie predmetu pod ňou. Menovitá prevádzková teplota nie je izolačná hodnota ani teplota bezpečná na dotyk.

Iskry zo zvárania a roztavená troska si vyžadujú iné posúdenie

Pri ochrane pri prácach za horúca je maximálna prevádzková teplota len časťou špecifikácie. Zvislá clona zachytávajúca iskry a vodorovná bariéra vystavená zachytenému roztavenému materiálu čelia odlišným podmienkam. Vyberte hotový výrobok podľa skutočného vystavenia a orientácie inštalácie.

Vyžiadajte si príslušné dôkazy o odolnosti proti prepáleniu a prenose tepla cez bariéru. Nepredpokladajte, že zváracia deka kvalifikovaná na iskry a mierne teplo je vhodná aj na kontakt s ťažkým roztaveným kovom.

Skúška zvislým plameňom, ako napríklad ASTM D6413/D6413M, hodnotí správanie textílie pri definovanom vystavení vznieteniu, vrátane dohorievania, tlenia a dĺžky zuhoľnatenia. Nestanovuje trvalú prevádzkovú teplotu 815°C ani sama osebe nekvalifikuje hotovú deku na ochranu pred roztavenou troskou.

Skontrolujte rozsah ochrany zváracích a spájkovacích priestorov vzhľadom na požadovanú prevádzku. Výber materiálu zostáva súčasťou kontrol prác za horúca na pracovisku, nie ich náhradou.

Aplikujte menovité hodnotenie na správnu vrstvu

Odnímateľné izolačné kryty

Identifikujte, či je sklolaminát s vermikulitom vložkou smerujúcou k zariadeniu, pridržiavacou vrstvou alebo inou časťou krytu. Špecifikujte požiadavky na vystavenie a manipuláciu na danom mieste. Izolačné jadro, švy a uzávery potrebujú vlastné posúdenie.

Pre odnímateľné izolačné deky, uveďte očakávanú frekvenciu odstraňovania. Vložka, ktorá zostáva na mieste počas celého vykurovacieho cyklu, musí tiež spĺňať dohodnuté podmienky pre manipuláciu počas údržby.

Tkaninové kompenzátory

Teplotné hodnotenie tkaniny nestanovuje menovitý tlak, plynotesnosť ani schopnosť pohybu kompenzátora. Tepelné vrstvy, vrstvy tesniace plyn a konštrukčné detaily plnia rôzne funkcie.

Pri špecifikácii nekovového tkaninového kompenzátora, uveďte zloženie plynu, tlak, pohyb a teplotu očakávanú pri navrhovanej vrstve tkaniny. Nemalo by sa predpokladať, že žiaruvzdorná minerálna povrchová úprava poskytuje kvalifikované plynové tesnenie.

Opýtajte sa, čo zostane po zahriatí

Pre náročnú prevádzku sa dohodnite na hodnotení, ktoré reprezentuje inštaláciu, namiesto spoliehania sa na fotografiu zo skúšky plameňom. Identifikujte konštrukciu vzorky, metódu zahrievania, miesto merania, čas vystavenia a akékoľvek mechanické zaťaženie.

Špecifikujte vlastnosti, ktoré sú dôležité po kondicionovaní. V závislosti od práce môžu zahŕňať rozmerovú zmenu, zachovanú pevnosť v ťahu alebo roztrhnutí, flexibilitu, integritu povlaku a stav švov. Pred testovaním stanovte akceptačné kritériá s kupujúcim alebo projektantom.

Rozlišujte pevnosť meranú za horúca od pevnosti meranej po ochladení. Žiadny z výsledkov by sa nemal prezentovať ako ten druhý. Správa o tepelnom vystavení tiež potrebuje dostatok informácií na prepojenie testovanej vzorky s dodávaným materiálom.

Pri inštalovanom výrobku vykonajte kontrolu podľa jeho požiadaviek na údržbu. Otvory, silné skrehnutie, poškodenie povlaku alebo zlyhané švy vyžadujú posúdenie; neporušený obrys nie je dostatočným dôkazom, že pôvodná ochranná funkcia zostáva zachovaná.

Kedy by sa mala zvážiť iná tkanina?

Zvážte inú konštrukciu, keď tkanina sama musí zostať nad trvalým rozsahom zvolenej triedy, exkurzie nie je možné kvalifikovať alebo mechanické požiadavky nie je možné udržať po zahriatí.

96% vysokoteplotná tkanina z oxidu kremičitého je jedna materiálová skupina na posúdenie pre prevádzku pri vyšších teplotách. Potvrďte jej vlastné limity vystavenia a požiadavky na výrobu; zmena vlákna neodstraňuje potrebu kvalifikovať kompletnú zostavu.

Viac vrstiev, väčšia hrúbka alebo drôtená výstuž by sa nemali používať na vymýšľanie vyššieho menovitého trvalého teplotného zaťaženia. Každá zmena potrebuje posúdenie z hľadiska požadovaného tepelného a mechanického výkonu. Porovnajte alternatívy prostredníctvom sortimentu vysokoteplotných tkanín.

Premeňte teplotnú požiadavku na použiteľný dopyt (RFQ)

Napríklad dopyt môže špecifikovať 700°C na tkanine počas bežnej prevádzky, s výkyvmi na 850°C trvajúcimi 60 sekúnd šesťkrát za hodinu. Toto je ilustračný opis zaťaženia, nie schválená podmienka použitia. Vyžaduje si posúdenie opakovaných výkyvov, aj keď je bežná teplota pod 815°C.

Často kladené otázky

Sú 815°C a 1500°F presne tá istá teplota?

Bežne sa spárujú ako zaokrúhlené komerčné čísla. Presný prevod 815°C je 1499°F. Použite rozhodujúce jednotky a limit akceptácie uvedený v dohodnutej špecifikácii namiesto toho, aby ste zaokrúhľovanie považovali za dodatočnú prevádzkovú rezervu.

Koľko minút dokáže vermikulitová sklolaminátová tkanina odolať svojej špičkovej teplote?

Neexistuje žiadne univerzálne trvanie. Musí byť definované pre presnú triedu, tepelnú expozíciu a požadovaný stav po nej. Číslo špičkovej teploty bez týchto informácií je na schválenie nedostatočné.

Zdvojnásobí zdvojnásobenie hrúbky tkaniny jej tepelnú odolnosť?

Nie. Väčšia hrúbka mení konštrukciu a môže ovplyvniť prenos tepla, ale nenásobí schválenú teplotu kontinuálnej prevádzky materiálu. Vyhodnoťte výslednú zostavu vzhľadom na špecifikované zaťaženie.

Vyžiadajte si odporúčanie materiálu na základe teploty

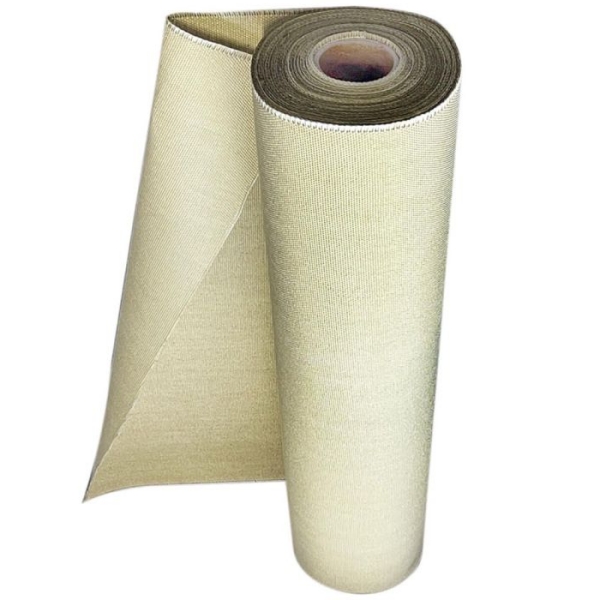

Pošlite BSTFLEX prevádzkové podmienky spolu s požadovanou hrúbkou, šírkou, množstvom a výkresom aplikácie. Uveďte, či sa dopyt týka materiálu v kotúčoch, rezaných panelov alebo vyrobeného krytu.

Použite zverejnené špecifikácie vermikulitom potiahnutej sklolaminátovej tkaniny ako východiskový bod a samostatne identifikujte akúkoľvek požiadavku na špičkovú expozíciu alebo zachovanú pevnosť. Kontaktujte BSTFLEX pre výber triedy, požiadavky na vzorky a cenovú ponuku projektu.
