Tkaninové kompenzátory pre ventilátory a dúchadlá: Výber vstupu a výstupu

Textilné kompenzátory pre ventilátory a dúchadlá spájajú zariadenie s priľahlým potrubím, pričom umožňujú špecifikovaný pohyb a poskytujú požadované plynotesné utesnenie. Ich flexibilná konštrukcia môže znížiť prenos mechanických vibrácií cez potrubné spojenie. Vstup a výstup sa však musia posudzovať samostatne: prispôsobenie prírube ventilátora je len jednou časťou výberu kompenzátora.

BSTFLEX vyrába nekovové textilné kompenzátory pre priemyselné plynovody vrátane pripojení ventilátorov. Pri týchto aplikáciách musí špecifikácia spoločne riešiť miestny tlak, prúdenie vzduchu, vibrácie, teplotu a geometriu pripojenia.

Dve pripojenia, dve prevádzkové podmienky

Požiadavka na nákup dvoch flexibilných spojení na jednom ventilátore by mala identifikovať, ktorý komponent patrí na vstup a ktorý na výstup. Pozície môžu mať odlišné rozmery, tlakové podmienky, okolité potrubie a požiadavky na pohyb.

Na vstupe ventilátora

A kompenzátor na vstupe ventilátora môže pracovať pod podtlakom. Keď je vnútorný tlak nižší ako okolitý, flexibilný prvok je vťahovaný do vnútra potrubia. Jeho inštalovaný tvar a vnútorná vôľa musia umožňovať tento tlakový stav, ako aj špecifikovaný pohyb.

Zaznamenajte usporiadanie vstupu vrátane blízkych kolien, klapiek, filtrov a prechodov. Potvrďte, či spojenie spracováva čistý vzduch, plyn s obsahom prachu alebo vlhký procesný prúd. Slovo „vstup“ nedefinuje teplotu ani chemickú expozíciu.

Na výstupe ventilátora

A kompenzátor na výstupe ventilátora potrebuje vlastnú špecifikáciu tlaku a prietoku. Oblasť výtlaku môže mať nerovnomerný profil rýchlosti a blízke potrubné tvarovky môžu ovplyvniť vývoj prúdenia.

Neoznačujte automaticky každý výstupný kompenzátor ako prevádzku s pretlakom. Zvýšenie tlaku ventilátora samo osebe neurčuje tlak vzhľadom na okolie pri žiadnom z pripojení. Uveďte miestny normálny a návrhový tlak so znamienkom, jednotkami a jasne uvedenou referenciou.

Pravidlo obstarávania: Použite samostatné záznamy pre vstup a výstup predtým, než sa rozhodnete, či môžu oba kompenzátory zdieľať materiálovú konštrukciu alebo číslo dielu.

Oddelenie tepelného pohybu, vibrácií zariadenia a chvenia remeňa

Toto sú rôzne vstupy pre návrh. Ich zlúčenie do jednej položky označenej ako „povolenie na vibrácie“ ponecháva dôležité informácie nevyriešené.

Tepelný pohyb

Potrubie a pripojené zariadenia menia polohu pri zahrievaní a ochladzovaní. Špecifikujte axiálne stlačenie, axiálne predĺženie, bočný posun a uhlový pohyb od dohodnutej inštalačnej referencie.

Mechanické vibrácie

Opakovaný pohyb zostavy ventilátora môže dosiahnuť spojenie. Uveďte nameranú amplitúdu, frekvenciu, smer a miesto merania, ak sú k dispozícii. Samotné otáčky ventilátora neopisujú posun, ktorému sa musí flexibilný prvok prispôsobiť.

Chvenie spôsobené tlakom

Textília môže kmitať v reakcii na kolísanie tlaku alebo turbulentné prúdenie, aj keď má priľahlé zariadenie obmedzený pohyb. Výsledné ohýbanie sa musí posudzovať oddelene od pomalej tepelnej rozťažnosti.

Flexibilné spojenie môže znížiť jednu cestu prenosu vibrácií; neopravuje nevyvážené obežné koleso, poškodené ložisko, uvoľnený základ ani nevhodný prevádzkový stav ventilátora. Ventilátor a kompenzátor vyžadujú koordinované posúdenie, ak sú prítomné nadmerné vibrácie.

Prečo najmäkší pás nie je vždy najlepším konektorom ventilátora

Veľmi poddajný pás sa môže ľahko prispôsobiť pohybu, ale zle reaguje na opakované aerodynamické budenie. Na miestach ventilátorov musí materiálová konštrukcia vyvážiť schopnosť pohybu s odolnosťou voči chveniu.

V závislosti od prevádzky môže posúdenie návrhu zvážiť inú vystuženú konštrukciu, ochrannú vložku alebo zmeny geometrie kompenzátora. Zvýšenie hmotnosti alebo hrúbky textílie bez kontroly ostatných požiadaviek nie je kompletným riešením.

Pre zariadenia s premenlivými otáčkami predložte rozsah prevádzkových otáčok a identifikujte akékoľvek otáčky alebo polohu klapky spojenú s nezvyčajným pohybom. Stav, ktorý sa zdá prijateľný v jednom ustálenom prevádzkovom bode, nemusí predstavovať prevádzku pri štarte, odstavení alebo pri zníženom zaťažení.

Oddeľte izoláciu vibrácií od tlmenia hluku

Zníženie vibrácií prenášaných konštrukciou nie je to isté ako zníženie hluku šíriaceho sa vzduchom cez potrubie. Flexibilné spojenie by sa nemalo kupovať ako tlmič hluku, pokiaľ nebol jeho akustický výkon špeciálne navrhnutý a overený.

Hluk môže unikať aj cez flexibilnú časť. Tam, kde je to dôležité, špecifikujte akustickú požiadavku samostatne a nechajte akúkoľvek úpravu posúdiť spolu s tepelnými a pohybovými požiadavkami kompenzátora. Nepridávajte vonkajšiu zvukovú izoláciu alebo kryt bez kontroly, či to nemení odvod tepla alebo neobmedzuje pohyb.

Chráňte flexibilný prvok bez obmedzenia ventilátora

Prietoková vložka môže chrániť pás pred priamym pôsobením plynu a pomôcť riešiť chvenie súvisiace s turbulenciou. Jej upevnenie, orientácia a vôľa musia byť vhodné pre dané spojenie.

Posúdenie by malo pokrývať kompletný rozsah pohybu. Vložka, ktorá pri odstavení nezasahuje do priľahlých kovových častí, môže prekážať, keď sa potrubie stlačí alebo posunie do strany. Ostré hrany alebo kontaktné body môžu poškodiť pás bez ohľadu na jeho teplotnú odolnosť.

Pre prašnú prevádzku zahrňte informácie o časticiach a navrhovanú ochranu dutiny kompenzátora. Pri vstupnom pripojení zvážte aj následky uvoľneného komponentu vstupujúceho do ventilátora za ním. Vnútorné komponenty musia byť zaistené podľa schváleného návrhu zostavy.

Konektor musí pasovať na usporiadanie prúdenia vzduchu, nielen do medzery

Kolená, náhle prechody a klapky v blízkosti ventilátora môžu vytvárať dodatočné straty a nerovnomerné prúdenie vzduchu. Bežne sa to označuje ako systémový efekt. Môže to ovplyvniť výkon ventilátora, hluk a vibrácie.

Inštalácia textilného kompenzátora tieto aerodynamické problémy neodstráni. Na dopytovom výkrese znázornite blízke usporiadanie potrubia namiesto toho, aby ste dodali iba dve prírubové plochy.

Flexibilné rozpätie potrebné na pohyb a dĺžka potrubia potrebná na ustálenie prúdenia vzduchu sú samostatné konštrukčné otázky. Nepredpokladajte, že predĺženie konektora poskytne rovnaký výkon ako vhodne nakonfigurované rovné potrubie. Dodávateľ ventilátora by mal skontrolovať geometriu vstupu a výstupu tam, kde je inštalačný priestor obmedzený.

Prispôsobte materiál skutočnej prevádzke ventilátora

Kompenzátor ventilátora nie je automaticky vysoko izolovaná vysokoteplotná zostava. Naopak, ľahký ventilačný konektor by sa nemal považovať za vhodný pre horúci alebo chemicky agresívny procesný plyn.

Pripojenia pre čistý vzduch a nútený ťah

Pre ventilátor s núteným ťahom identifikujte teplotu vzduchu v konkrétnom spoji, vonkajšiu expozíciu a prevádzkový tlak. Ak je médium čisté a teplota mierna, možno vyhodnotiť konštrukciu z vystuženej tkaniny s povrchovou úpravou bez predpokladu, že je potrebný veľký izolačný balík.

Kompenzátor pre FD fan expansion joint stále potrebuje špecifikované tesnenie, pohyb a dynamický výkon. Čistý vzduch neodstraňuje potrebu posúdiť chvenie alebo spôsob upevnenia.

Pripojenia pre indukovaný ťah a procesný odťah

Kompenzátor pre ID fan expansion joint môže byť inštalovaný na rôznych miestach v systéme úpravy odťahu. Uveďte jeho polohu vzhľadom na zariadenia na zber prachu, chladenie a mokrú úpravu. Stav plynu nevyvodzujte iba z označenia ventilátora.

Horúci plyn môže vyžadovať tepelný balík na ochranu tesniacej vrstvy. Pre túto prevádzku si pozrite náš high temperature fabric expansion joint guide. Vlhká alebo korozívna prevádzka si vyžaduje osobitnú pozornosť venovanú chemickej kompatibilite, kondenzátu a teplote na bariérovom materiáli.

Výstuž zo sklenených vlákien, tkaniny potiahnuté silikónom, bariéry na báze PTFE a kremíkové textílie plnia rôzne funkcie. Náš sprievodca fabric expansion joint materials vysvetľuje, prečo by sa nemali považovať za zameniteľné špecifikácie kompletných spojov.

Aplikácie dúchadiel mimo bežnej prevádzky potrubí

Termín blower expansion joint nestanovuje menovitý tlak. Pred navrhnutím textilnej konštrukcie potvrďte typ zariadenia a skutočnú prevádzku. Požiadavky na tlak, pulzáciu alebo procesné uzavretie môžu vyžadovať inú technológiu pripojenia.

Akékoľvek požiadavky na nebezpečnú prevádzku musia byť tiež výslovne uvedené. Samotná tepelná odolnosť nestanovuje vhodnosť pre horľavé médiá, horľavý prach alebo núdzovú prevádzku odvodu dymu.

Pripravte porovnávací list vstupu a výstupu

Nasledujúce je formát dopytu, nie tabuľka hodnotenia produktov. Vyplňte oba stĺpce údajmi o ventilátore a potrubnom systéme. Chýbajúce informácie označte ako neznáme namiesto kopírovania hodnoty z opačného pripojenia.

Podoprite potrubie a definujte inštalovanú polohu

Nemalo by sa predpokladať, že skriňa ventilátora a pružný pás unesú hmotnosť priľahlého potrubia, tlmičov hluku alebo iného zariadenia. Potvrďte zamýšľané usporiadanie podpier a prípustné zaťaženie rozhraní s projektantom systému.

Ak je ventilátor umiestnený na izolátoroch vibrácií, spojenie musí umožňovať špecifikovaný relatívny pohyb medzi zariadením a potrubím. Neťahajte krátky pás napevno, aby ste kompenzovali nesprávne umiestnené potrubie, ani nepoužívajte spojenie na vynútenie vyrovnania skrine ventilátora.

Rozlišujte inštalovanú vzdialenosť medzi definovanými rovinami upevnenia od rozvinutej šírky náhradnej tkaniny. Upnuté oblasti a voľne sa pohybujúca časť musia byť zahrnuté v schválenom výkrese. Okrúhle a obdĺžnikové rozhrania tiež vyžadujú svoje vlastné detaily prírub a rohov.

Kedy možno použiť rovnakú konštrukciu na oboch stranách?

Spoločnú materiálovú konštrukciu možno zvážiť, keď obe prevádzky spadajú do jej overených prevádzkových limitov. To nutne neznamená, že hotové komponenty sú identické.

Rôzne tvary prírub, vzory otvorov, inštalované dĺžky, usporiadania vložiek alebo požiadavky na pohyb môžu stále vyžadovať samostatné výkresy a čísla dielov. Rozhodnutie o nákupe s cieľom znížiť rozmanitosť náhradných dielov by malo nasledovať po technickom porovnaní, nie predchádzať mu.

Pri opakovaných objednávkach OEM identifikujte vstupné a výstupné diely konzistentne na výkresoch, štítkoch a obaloch. Pomáha to vyhnúť sa namontovaniu rozmerovo podobného komponentu na nesprávnu pozíciu počas údržby.

Zaznamenajte základný stav pri uvedení do prevádzky

Počas autorizovaného postupu uvádzania do prevádzky zaznamenajte schválenú inštalačnú polohu, prevádzkový stav ventilátora a akékoľvek povolené externé pozorovania spojov. Všimnite si, či sa nezvyčajný pohyb objavuje len pri určitých otáčkach alebo nastaveniach ovládania.

Kontrola alebo nastavenie vyžadujúce manuálny prístup musí dodržiavať postupy izolácie a bezpečnej práce na pracovisku. Zastavený motor sám osebe neodstraňuje tlak, nahromadené teplo ani možnosť rotácie poháňanej prúdením vzduchu. Nedotýkajte sa trepotajúceho sa pásu ani nenastavujte svorky na prevádzkovom systéme.

Pri existujúcom spoji s opakovaným poškodením si pred špecifikáciou ďalšieho pásu uchovajte prevádzkovú históriu a fotografie. príručka na zlyhanie a kontrolu textilných kompenzátorov poskytuje samostatný rámec na vyšetrovanie tohto problému.

Vyžiadajte si vlastný kompenzátor pre ventilátor alebo dúchadlo

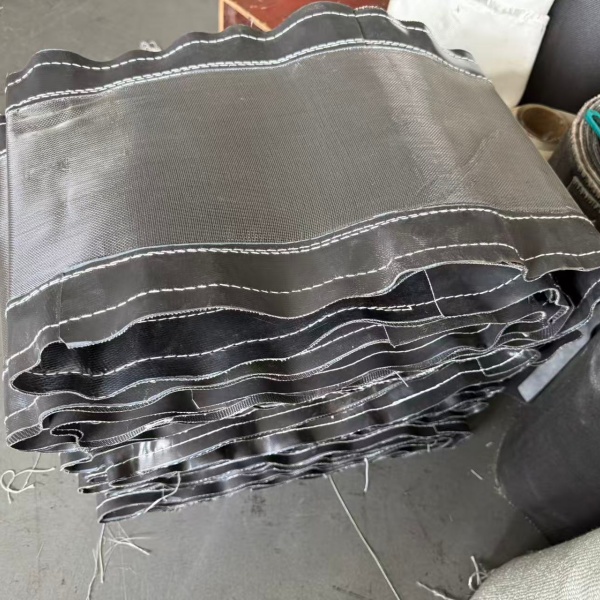

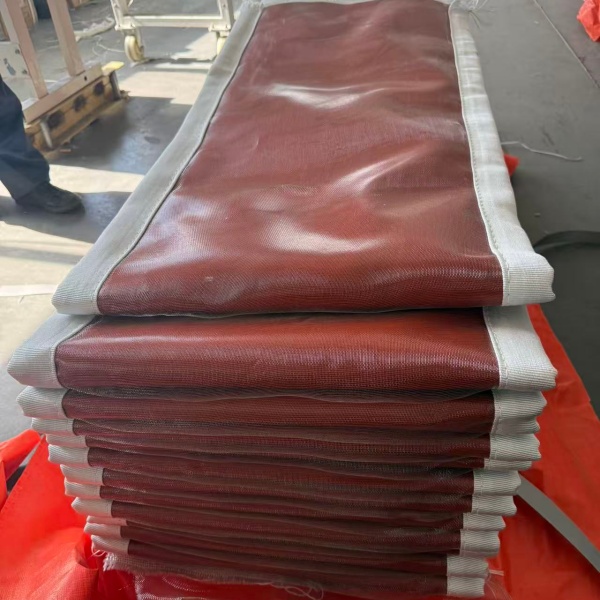

BSTFLEX podporuje výrobu pružných pásov na základe výkresov a zostáv potrubí špecifických pre danú aplikáciu. Naše výrobné kapacity textilných kompenzátorov zahŕňajú okrúhle, obdĺžnikové a zákazkové konfigurácie hodnotené podľa dodaných prevádzkových podmienok.

Pošlite záznamy o vstupe a výstupe, výkres usporiadania ventilátora, rozsah otáčok, teplotu, tlak, médium, požiadavky na pohyb a požadovaný rozsah dodávky. Pre náhrady priložte fotografie a servisnú históriu spolu s množstvom a požadovaným dátumom dodania.

Prezrite si vlastný nekovový textilný kompenzátor produktovú stránku pre možnosti konfigurácie. Cieľom je správne špecifikované spojenie na každej strane ventilátora, nie len dva kusy pružnej tkaniny so zodpovedajúcimi rozmermi.
