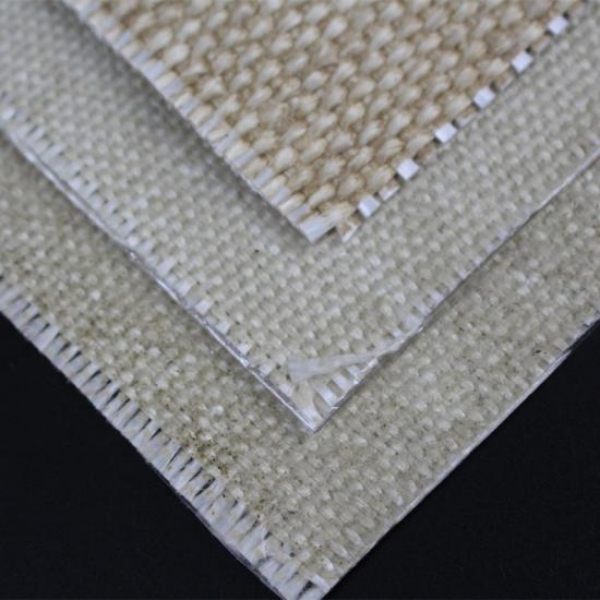

Tkanina zo sklenených vlákien potiahnutá vermikulitom sa široko používa na výrobu zváracích prikrývok, závesov a bariér pre práce za tepla, pretože povrch ošetrený minerálmi zlepšuje tepelné a oteruvzdorné vlastnosti tkanej sklenenej tkaniny. Tkanina opísaná ako vhodná na ochranu pri zváraní však nie je automaticky vhodná na každé zváranie, rezanie alebo vystavenie roztavenému kovu.
Správny materiál závisí od toho, čo bude na prikrývku dopadať, ako dlho zostane horúci materiál v kontakte s ňou, či je prikrývka vo vertikálnej alebo horizontálnej polohe a čo musí byť chránené na opačnej strane.
BSTFLEX dodáva Tkaninu zo sklenených vlákien potiahnutú vermikulitom v rôznych hrúbkach na ochranu pri zváraní, priemyselné tepelné tienenie a vyrobené tepelné bariéry. Hotové výrobky na ochranu pri zváraní je možné vybrať aj prostredníctvom radu Ochrana priestorov pri zváraní a spájkovaní.
Základná tkanina zo sklenených vlákien poskytuje flexibilnú, nehorľavú textilnú výstuž. Úprava vermikulitom pridáva suchý minerálny povrch, ktorý pomáha chrániť sklenenú priadzu pred priamym tepelným pôsobením a oderom.
V porovnaní s neošetrenou tkaninou zo sklenených vlákien môže vhodná konštrukcia ošetrená vermikulitom ponúknuť výhody tam, kde sa prikrývka musí vyrovnať s opakovanými iskrami, zváracím rozstrekom a horúcimi časticami.
Typické dôvody pre jej výber zahŕňajú:
Povrchová úprava by sa nemala považovať za záruku proti neobmedzenému vystaveniu roztavenému kovu. Prikrývka musí byť stále zvolená podľa skutočného procesu prác za tepla.
Nákupné špecifikácie často používajú všeobecný výraz „zváracie iskry“, ale rôzne horúce častice kladú na ochrannú tkaninu veľmi odlišné nároky.
| Expozícia | Typické správanie | Obavy pri výbere |
|---|---|---|
| Iskry | Malé horúce častice s relatívne nízkou individuálnou hmotnosťou | Pokrytie, celistvosť tkaniny a odolnosť voči opakovanej expozícii |
| Zvárací rozstrek | Roztavené alebo poloroztavené kvapôčky vznikajúce v blízkosti zvaru | Veľkosť kvapiek, teplota, frekvencia a čas kontaktu |
| Horúca troska | Väčší a ťažší horúci materiál, ktorý môže udržať teplo dlhšie | Či materiál odpadne alebo zostane na prikrývke |
| Rozstrek roztaveného kovu | Potenciálne závažnejšia expozícia tekutým kovom | Typ kovu, teplota, množstvo, náraz a testovaná úroveň ochrany |
| Sálavé teplo | Teplo prenášané bez priameho kontaktu s časticami | Intenzita expozície, trvanie a prenos tepla cez bariéru |
To je dôvod, prečo výber zváracej deky iba podľa jej maximálnej teplotnej odolnosti nie je dostatočný.
Orientácia má zásadný vplyv na výkon zváracej deky.
Vertikálne inštalovaný záves umožňuje mnohým iskrám a kvapkám zasiahnuť povrch a odpadnúť. Čas kontaktu preto môže byť relatívne krátky.
Tkanina stále potrebuje dostatočné pokrytie a odolnosť pre očakávaný proces práce za tepla, ale tepelné zaťaženie sa môže výrazne líšiť od horizontálnej deky umiestnenej pod operáciami rezania alebo zvárania.
Horizontálna deka môže zachytávať iskry, rozstrek a trosku. Horúci materiál môže zostať na jednom mieste namiesto toho, aby okamžite odpadol.
To zvyšuje lokálne tepelné zaťaženie a môže vyžadovať:
Nepredpokladajte, že tkanina vhodná ako vertikálny záves poskytne rovnakú ochranu, ak sa použije naplocho pod ťažkým zváraním alebo rezaním.

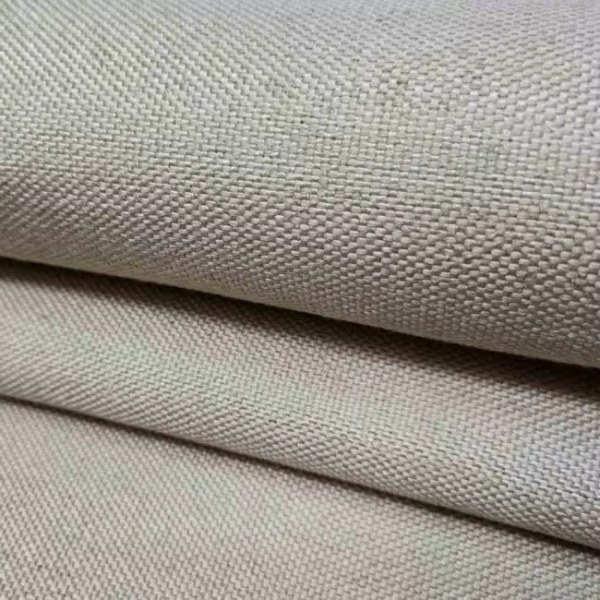

Sklolaminátová tkanina potiahnutá vermikulitom je dostupná v rôznych konštrukciách základnej tkaniny, výsledných hmotnostiach a hrúbkach. Ťažšia tkanina môže poskytnúť viac materiálu medzi zdrojom tepla a chráneným povrchom, ale vyššia hmotnosť nevytvára jednoduchý lineárny nárast teplotnej odolnosti.
BSTFLEX dodáva sklolaminátovú tkaninu potiahnutú vermikulitom v hrúbkach približne od 0,8 mm do 3,0 mm, v závislosti od požadovanej konštrukcie.
Pri porovnávaní dvoch tried si vyžiadajte:
Tkanina s hrúbkou 2,0 mm a tkanina s hrúbkou 0,8 mm by sa nemali považovať za zameniteľné len preto, že obe používajú sklolaminát upravený vermikulitom.
Sklolaminátová tkanina BSTFLEX potiahnutá vermikulitom je určená pre vysokoteplotné aplikácie do približne 815°C / 1500°F v závislosti od podmienok aplikácie.
Toto číslo opisuje tepelnú schopnosť materiálu za vhodných prevádzkových podmienok. Neznamená to, že deka dokáže nepretržite zachytávať roztavený materiál pri teplote 815°C bez poškodenia.
Zváracia iskra môže byť teplejšia ako publikovaná teplota pre nepretržitú prevádzku, pričom sa tkaniny dotýka len krátko. Naopak, častica ťažkej trosky s nižšou teplotou, ktorá zostane na jednom mieste dlhší čas, môže spôsobiť vážne lokálne tepelné zaťaženie.
Podrobné vysvetlenie týchto rozdielov nájdete v príručke BSTFLEX k Teplotná odolnosť sklolaminátovej tkaniny potiahnutej vermikulitom: 750°C, 815°C a vysvetlenie špičkovej expozície.
Tkanina môže odolávať vznieteniu alebo zostať neporušená počas testu plameňom bez toho, aby bola kvalifikovaná na dlhodobé vystavenie roztavenému kovu.
Tieto vlastnosti odpovedajú na rôzne otázky:
| Vlastnosť | Čohodnotí |
|---|---|
| Odolnosť proti plameňu | Správanie pri špecifikovanej skúške plameňom |
| Menovitá teplota pri trvalom zaťažení | Dlhodobé tepelné prevádzkové podmienky |
| Odolnosť proti rozstreku pri zváraní | Reakcia na horúce kvapky vznikajúce pri zváraní |
| Odolnosť proti roztavenému kovu | Ochrana proti definovanému vystaveniu pôsobeniu tekutého kovu |
| Odolnosť proti sálavému teplu | Prenos tepla spôsobený tepelným žiarením |
| Odolnosť proti prepáleniu | Či bariéra zabraňuje prieniku pri definovanom vystavení |
Ak závod, poisťovateľ alebo postup prác za tepla vyžaduje špecifickú skúšku alebo certifikáciu zváracej deky, uveďte túto požiadavku v dopyte (RFQ). Všeobecný opis materiálu by sa nemal používať ako náhrada za požadovanú kvalifikáciu.
Pri bežnom zváraní, kde je hlavným problémom rozptýlené iskry a mierny rozstrek, môže vhodná deka zo sklenených vlákien s vermikulitovým povlakom poskytnúť praktickú flexibilnú bariéru.
Hmotnosť tkaniny a inštalácia by sa mali stále vyberať podľa intenzity procesu a zraniteľnosti okolitého vybavenia.
Zváranie obalenou elektródou môže vytvárať výraznejší rozstrek a trosku. Zvážte množstvo častíc a to, či bude deka inštalovaná vertikálne alebo horizontálne.
Ťažšia konštrukcia z vermikulitových sklenených vlákien môže byť vhodná pre náročnejšie úlohy, ale konečnú triedu by mala určiť konkrétna miera vystavenia.
Brúsenie často vytvára široký prúd iskier, ktoré môžu cestovať na značné vzdialenosti. Plocha pokrytia môže byť rovnako dôležitá ako hrúbka tkaniny.
Deka alebo záves by mali presahovať bezprostrednú pracovnú zónu, aby iskry nemohli obísť bariéru cez medzery.
Operácie rezania môžu produkovať väčšie množstvo horúcej trosky a roztaveného materiálu ako bežné zváranie.
Keď materiál dopadne na horizontálnu deku a zostane tam, štandardná špecifikácia zváracieho závesu nemusí byť dostatočná. Tam, kde vystavenie prekračuje zvolenú triedu vermikulitových sklenených vlákien, by sa mali vyhodnotiť kremíkové tkaniny odolávajúce vyšším teplotám alebo iné špeciálne kvalifikované konštrukcie.
Vysokokremíková tkanina by sa mala vyhodnotiť, keď aplikácia zahŕňa teploty alebo vystavenie roztavenému materiálu nad rámec praktického rozsahu zvolenej konštrukcie zo sklenených vlákien.
BSTFLEX 96 % vysokoteplotná kremíková tkanina je navrhnutá pre podstatne vyššie teplotné aplikácie ako bežné sklenené vlákna.
To neznamená, že kremík by mal automaticky nahradiť vermikulitové sklenené vlákna pri každej zváracej deke. Kremíková tkanina môže mať odlišné charakteristiky nákladov, hmotnosti, flexibility a spracovania.
Správne porovnanie je:
Akú ochranu vyžaduje tento konkrétny proces zvárania?
nie:
Ktorý materiál má najvyššiu katalógovú teplotu?
Hnedá, opálená, sivá, čierna a iné farby sú bežne spájané s rôznymi úpravami vysokoteplotných tkanín, ale farba nie je technickou špecifikáciou.
Dve hnedé vermikulitové tkaniny môžu mať odlišné:
Pri opakovaných objednávkach identifikujte schválený produkt podľa kódu materiálu, technickej špecifikácie a referenčnej vzorky, nie iba podľa farby.
Zváracia deka by sa mala kontrolovať ako súčasť postupu pre práce s otvoreným ohňom na pracovisku.
Hľadajte:
Deka si môže zachovať svoj celkový tvar, pričom v lokálne prehriatej oblasti stráca pružnosť alebo pevnosť.
Nepokračujte v používaní poškodenej tkaniny len preto, že nie je viditeľná žiadna úplná diera. Dodržiavajte kritériá kontroly a výmeny ochranných zváracích zariadení platné na pracovisku.
Tkanina v kotúči je len jednou súčasťou hotovej zváracej deky.
Vyrobený produkt môže vyžadovať aj:
Šijacia niť, švy a upevňovací hardvér musia byť vhodné pre podmienky, ktorým sú vystavené. Vysokoteplotná tkanina automaticky neznamená, že každá súčasť hotovej deky je vhodná pre rovnaké podmienky.
BSTFLEX môže dodať zákazkové produkty na ochranu pri zváraní v rôznych rozmeroch a konštrukciách. Pozrite si Ochrana priestorov na zváranie a spájkovanie kategóriu pre možnosti hotových diek.
| Položka dopytu (RFQ) | Informácie, ktoré treba poskytnúť |
|---|---|
| Proces zvárania | MIG, TIG, zváranie obalenou elektródou, brúsenie, rezanie alebo iný proces |
| Expozícia | Iskry, rozstrek pri zváraní, troska, sálavé teplo alebo rozstrek roztaveného kovu |
| Orientácia | Vertikálna clona, šikmá zábrana alebo horizontálna prikrývka |
| Teplota | Nepretržité vystavenie teplu a akékoľvek krátkodobé špičky |
| Požiadavka na tkaninu | Požadovaná hrúbka, hmotnosť alebo špecifikácia existujúceho materiálu |
| Veľkosť prikrývky | Dĺžka, šírka a požadovaná plocha pokrytia |
| Upevnenie | Priechodky, očká, háčiky, popruhy alebo iné požiadavky na inštaláciu |
| Množstvo | Prototyp, množstvo na údržbu alebo výrobný dopyt |
| Kvalifikácia | Požadovaná skúšobná metóda, certifikácia alebo špecifikácia zákazníka |
Pre OEM alebo opakované nákupy sú výkresy a existujúce vzorky obzvlášť užitočné. Ak predchádzajúca prikrývka zlyhala, priložte fotografie a opíšte, kde došlo k poškodeniu.
Áno. Bežne sa používa na zváracie prikrývky a clony, pretože upravená konštrukcia zo sklolaminátu poskytuje vysokú teplotnú odolnosť, odolnosť proti oderu a ochranu pred iskrami a rozstrekom pri zváraní. Požadovaná trieda stále závisí od závažnosti a orientácie expozície.
Nie. Je to referenčná prevádzková teplota materiálu pre špecifikované konštrukcie. Rozstrek pri zváraní je krátkodobé kontaktné riziko a musí sa posudzovať samostatne podľa veľkosti kvapiek, množstva, času kontaktu a orientácie prikrývky.
Nie. Väčšia hrúbka môže zlepšiť odolnosť alebo tepelnú hmotnosť, ale automaticky neposkytuje vyššiu teplotnú odolnosť materiálu. Je potrebné zvážiť aj flexibilitu, hmotnosť, inštaláciu a skutočné riziko.
Môže sa použiť vo vhodných aplikáciách, ale horizontálna inštalácia je vo všeobecnosti náročnejšia, pretože horúce častice môžu zostať na tkanine. Vystavenie ťažkej troske alebo roztavenému kovu môže vyžadovať ťažšiu alebo teplotne odolnejšiu konštrukciu a kvalifikáciu špecifickú pre danú aplikáciu.
Áno. Vertikálne clony sú bežnou aplikáciou. Potvrďte požadovanú hmotnosť tkaniny, rozmery, systém upevnenia a úroveň ochrany pre daný proces zvárania.
Rozdiel súvisí najmä s inštaláciou a expozíciou. Clona je zvyčajne zavesená vertikálne, aby zachytávala iskry a rozstrek, zatiaľ čo prikrývka môže zakrývať zariadenie alebo byť umiestnená okolo či pod pracovnou oblasťou. Horizontálne prikrývky môžu byť vystavené dlhšiemu kontaktu s horúcimi časticami.

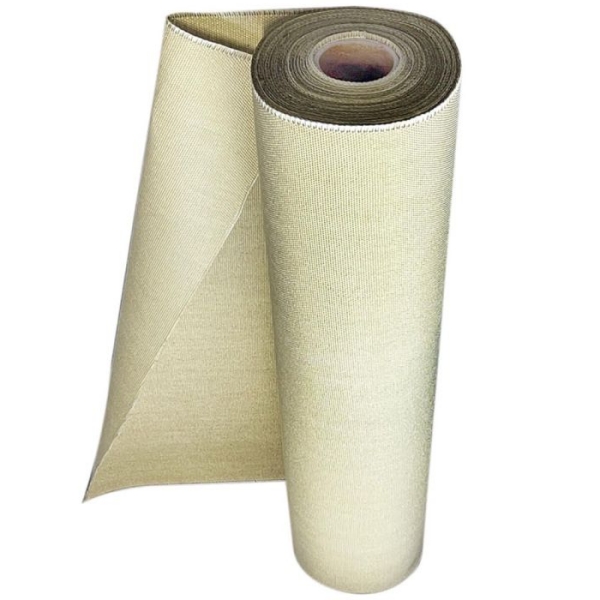

Pre kotúčový materiál pošlite BSTFLEX požadovanú hrúbku, šírku, množstvo a aplikáciu horúcich prác na výber z radu Sklolaminátová tkanina potiahnutá vermikulitom.
Pre hotové zváracie prikrývky alebo clony uveďte rozmery, orientáciu inštalácie, očakávané vystavenie iskrám, rozstreku alebo troske a požadované detaily upevnenia. Vlastné veľkosti je možné vyrobiť podľa požiadaviek projektu.
Pozrite si rad Ochrana zváracích a spájkovacích priestorov BSTFLEX alebo kontaktujte BSTFLEX pre výber materiálu, vzorky a podporu pri cenovej ponuke.
