Objednanie vlastného izolačného návleku na výfuk zahŕňa viac než len výber materiálu zo sklených vlákien a zadanie približného priemeru potrubia. Návlek musí pasovať na skutočné výfukové potrubie, pokryť správnu vyhrievanú časť a zostať praktický na inštaláciu okolo spojov, ohybov a okolitého zariadenia.
Pre výrobcov ohrievačov, dodávateľov lodného vybavenia, staviteľov vozidiel a distribútorov náhradných dielov môžu presné rozmerové informácie vo fáze dopytu (RFQ) predísť problémom s pasovaním počas výroby a inštalácie.
Táto príručka vysvetľuje merania a podrobnosti inštalácie, ktoré by kupujúci mali uviesť pri špecifikácii produktu vlastný izolačný návlek na výfukovú hadicu.
Prvým krokom je presná identifikácia toho, čo sa bude izolovať.
Komponentom môže byť:
Vonkajšie rozmery tohto komponentu určujú základné rozmery návleku.
Nespoliehajte sa iba na nominálnu veľkosť výfuku. Produkt opísaný ako 24 mm alebo 30 mm výfukové potrubie môže tento rozmer používať na identifikáciu pripojenia alebo vnútorného priemeru, zatiaľ čo vonkajší povrch, ktorý musí izolácia pokrývať, môže byť odlišný.
Pre vlastnú izoláciu je užitočným meraním skutočný vonkajší priemer komponentu v mieste, kde bude návlek nainštalovaný.
ID znamená vnútorný priemer (inside diameter). V prípade izolačného návleku na výfuk opisuje ID vnútorný priestor k dispozícii pre výfukovú hadicu alebo potrubie.
Je to jeden z najdôležitejších rozmerov pri vlastnej objednávke.
| Rozmer | Wna čo sa vzťahuje | Prečo na tom záleží |
|---|---|---|
| Vonkajší priemer výfukového potrubia | Skutočný vonkajší priemer potrubia alebo hadice | Definuje komponent, ktorý sa musí zmestiť dovnútra návleku |
| ID návleku | Vnútorný priemer izolačného návleku | Riadi usadenie pri inštalácii |
| Vonkajší priemer návleku | Vonkajší priemer po pridaní izolácie | Dôležité tam, kde je obmedzený inštalačný priestor |
| Dĺžka návleku | Celková izolovaná dĺžka | Určuje, aká veľká časť výfukového potrubia je chránená |
Bežnou chybou pri nákupe je objednanie izolačného návleku s použitím iba nominálnej veľkosti výfukového potrubia.
Napríklad výfukový systém môže byť identifikovaný nominálnym priemerom, zatiaľ čo jeho skutočný vonkajší profil je ovplyvnený vlnovcom, konštrukciou steny, spojmi alebo výrobnými toleranciami.
Z tohto dôvodu by OEM kupujúci mali prednostne poskytnúť jedno z nasledujúceho:

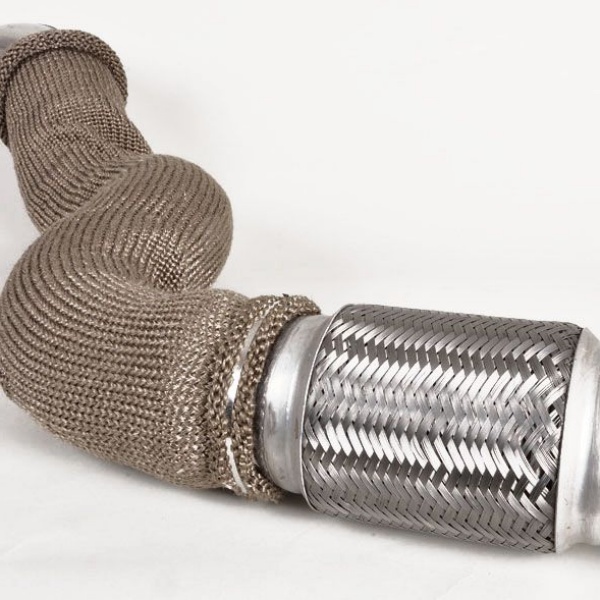

To je obzvlášť dôležité, keď sa izolácia bude montovať na flexibilné alebo vlnovcové výfukové potrubie.
Izolačný návlek potrebuje dostatok vnútorného priestoru, aby sa dal nainštalovať na diel výfuku bez zbytočnej sily.
Nadmerná vôľa však taktiež nie je žiaduca, pretože príliš veľký návlek nemusí správne sedieť okolo výfukového potrubia.
Vhodné dosadnutie závisí od viacerých faktorov:
Namiesto určovania ľubovoľnej vôle uveďte skutočný vonkajší priemer potrubia a popíšte, ako sa bude návlek inštalovať. Rozmery izolácie sa potom dajú posúdiť podľa zostavy.
Priemer samotnej výfukovej rúry nie je vždy najväčším rozmerom, ktorý je zapojený do inštalácie.
Ak rúrková izolačná objímka musí prejsť cez tvarovku, spojku, oblasť svorky alebo rozšírenú časť výfuku, tento väčší rozmer môže určiť, či sa objímka dá nainštalovať.
Pred vyžiadaním vlastnej objímky skontrolujte:
Ak objímka nemusí prechádzať cez tvarovky, pretože sa inštaluje pred konečnou montážou výfuku, uveďte to v nákrese alebo dopyte (RFQ).
Požadovaná dĺžka objímky by mala vychádzať z časti výfukového potrubia, ktorá skutočne potrebuje tepelnú ochranu.
Nezadávajte automaticky celú dĺžku výfukového potrubia.
V mnohých inštaláciách potrebuje dodatočnú izoláciu iba časť v blízkosti podlahy, káblov, hadíc, panelov alebo uzavretého zariadenia.
Odmerajte počiatočné a koncové body požadovanej izolovanej zóny a zvážte:
Jediná dlhá izolačná manžeta nemusí byť vždy tou najlepšou konfiguráciou.
Výfukový systém s viacerými svorkami, ostrými zmenami smeru vedenia alebo servisnými bodmi sa môže ľahšie montovať s viacerými izolačnými časťami.
| Konfigurácia | Typická Readôvod výberu |
|---|---|
| Jedno súvislé rameno | Dlhý rovný úsek výfuku s minimom prerušení |
| Dve izolačné časti | Svorka, konzola alebo servisné miesto rozdeľuje vyhrievanú zónu |
| Viaceré krátke úseky | Zložité vedenie alebo niekoľko prekážok pri inštalácii |
| Individuálne dĺžky na mieru | Opakovateľná výfuková zostava OEM |
Priériovej výrobe pomáha označenie každej časti izolácie na výkrese zostavy výfuku udržiavať konzistentnú montáž na každom jednotlivom kuse.
Puzdro namontované na rovné potrubie a puzdro inštalované okolo zakrivenej výfukovej dráhy nemajú rovnakú geometriu.
Ak izolované výfukové potrubie zahŕňa ohyby, uveďte:
Fotografia alebo výkres je obzvlášť užitočný pri kompaktných inštaláciách ohrievačov, kde výfuk mení smer ihneď po opustení ohrievača.
Pri kompaktných inštaláciách môžu byť vonkajšie rozmery hotovej izolácie rovnako dôležité ako vnútorný priemer.
Toto je bežné v:
Ak výfukové potrubie prechádza obmedzeným priestorom, pred zadaním izolácie zmerajte dostupnú vôľu okolo potrubia.
Hotová zostava sa musí zmestiť do dostupného priestoru bez toho, aby zasahovala do susedných komponentov.
Rozmerové informácie hovoria výrobcovi, akú veľkosť má vyrobiť. Informácie o aplikácii vysvetľujú, ako sa návlek použije.
OEM dopyt na cenovú ponuku by mal identifikovať, či je výfukový systém inštalovaný v:
Dodávateľ by mal tiež vedieť, či je izolácia vystavená vibráciám, častému pohybu, vlhkosti, oderu alebo obmedzenému inštalačnému priestoru.
Inštalácie lodných kúrení sú často kompaktné a trasa výfuku môže prechádzať cez priestory zariadení, kde okolité povrchy a komponenty vyžadujú dodatočné tepelné oddelenie.
Pre zákazkovú objednávku izolácie lodnej výfukovej hadice zahŕňajú užitočné informácie dopytu (RFQ):
Ak sa v rámci produktového radu používa niekoľko konfigurácií výfuku, každá verzia by mala byť identifikovaná osobitne namiesto kombinovania všetkých rozmerov do jednej špecifikácie.

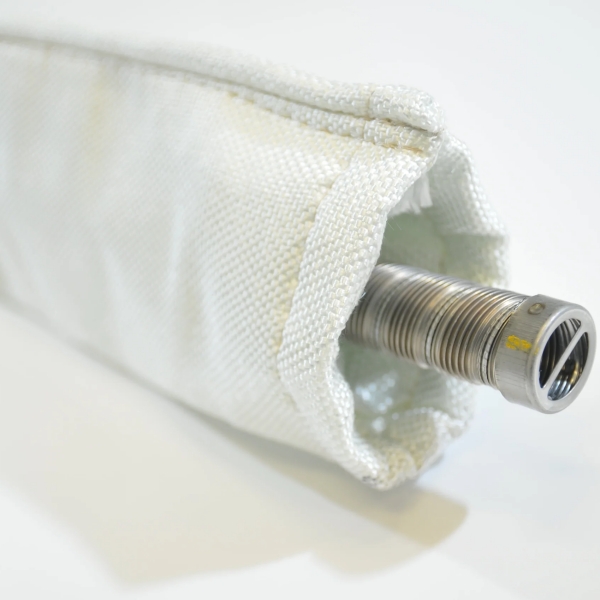

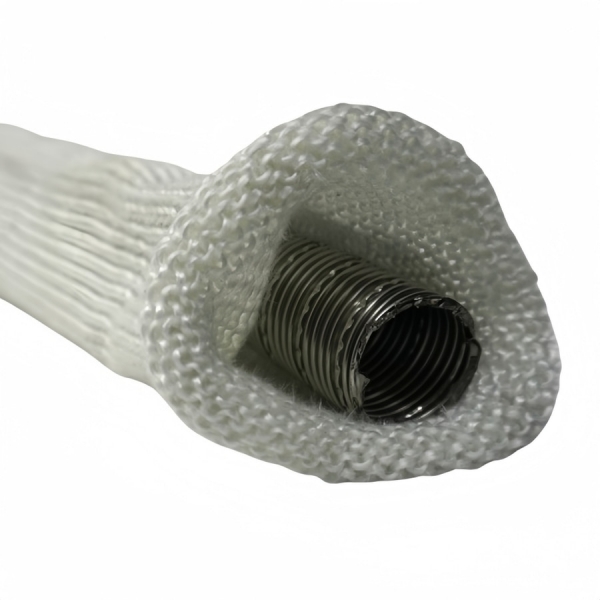

Systémy naftových kúrení môžu v závislosti od ohrievača a konštrukcie systému využívať viacero priemerov výfukového potrubia.
Spoločnosť BSTFLEX tiež vyrába flexibilné dvojstenné výfukové potrubie naftového kúrenia z nehrdzavejúcej ocele vo viacerých priemeroch, čo umožňuje, aby sa požiadavky na výfukové potrubie a tepelnú izoláciu považovali za súčasť toho istého systému.
Pri samostatnom nákupe izolačného návleku by sa však skutočné rozmery výfukového potrubia mali pred výrobou opäť potvrdiť.
Nový projekt OEM zvyčajne začína výkresmi a kontrolovanými rozmermi. Projekty výmeny často začínajú existujúcim nainštalovaným výfukovým systémom.
Pre dodávku na výmenu môžu odberatelia poskytnúť:
Ak je pôvodná izolácia poškodená alebo zdeformovaná, zmerajte samotný komponent výfuku namiesto kopírovania rozmerov z opotrebovanej izolácie.
Kompletný dopyt (RFQ) je možné pripraviť pomocou nasledujúceho kontrolného zoznamu.
| Položka dopytu (RFQ) | Informácie na poskytnutie |
|---|---|
| Výfukový komponent | Flexibilné potrubie, pevná rúrka, výfuková hadica alebo zostava |
| Vonkajší priemer potrubia | Skutočne nameraný vonkajší priemer |
| Požadovaný vnútorný priemer návleku | Ak je už definovaný výkresom |
| Požadovaná dĺžka | Celková dĺžka izolácie alebo jednotlivé časti |
| Smerovanie | Rovné, zakrivené alebo zmiešané |
| Najväčšia koncovka | Rozmer, ak cez ňu musí návlek prejsť |
| Inštalačný priestor | Maximálny dostupný vonkajší obrys, ak je relevantný |
| Aplikácia | Naftové kúrenie, lodné kúrenie, vozidlo alebo priemyselné zariadenie |
| Množstvo | Prototyp, sériové množstvo a odhadovaný ročný dopyt |
| Referencia | Výkres, vzorka alebo inštalačné fotografie |
| Balenie | Voľne ložené, kusové, súprava alebo požiadavka na OEM balenie |
Samotný výkon ohrievača neposkytuje dostatok rozmerových informácií na výrobu prispôsobenej izolačnej manžety. Skutočné rozmery výfuku sú užitočnejšie.
Izolácia obklopuje vonkajšiu stranu výfukového potrubia. Jasne uveďte, či sa každý rozmer v dopyte vzťahuje na vnútorný alebo vonkajší priemer.
Manžeta môže dokonale pasovať na potrubie, ale stále môže byť nemožné ju nainštalovať, ak musí prekĺznuť cez väčšiu spojku alebo konektor.
Dlhé izolačné časti môžu prekážať svorkám, konzolám alebo servisným oblastiam. Pred určením dĺžky manžety definujte skutočnú tepelnú ochrannú zónu.
Dve sústavy s rovnakým priemerom môžu vyžadovať odlišné konfigurácie izolácie, ak je jedna rovná a druhá zahŕňa niekoľko ohybov alebo montážnych prekážok.
Pre nové systémy OEM ohrievačov môže byť užitočné definovať izoláciu po určení smerovania výfuku a okolitého inštalačného priestoru.
Prototypovú manžetu je potom možné vyhodnotiť z hľadiska:
Akonáhle sú rozmery potvrdené, rovnakú špecifikáciu možno použiť na opakovanú výrobu.

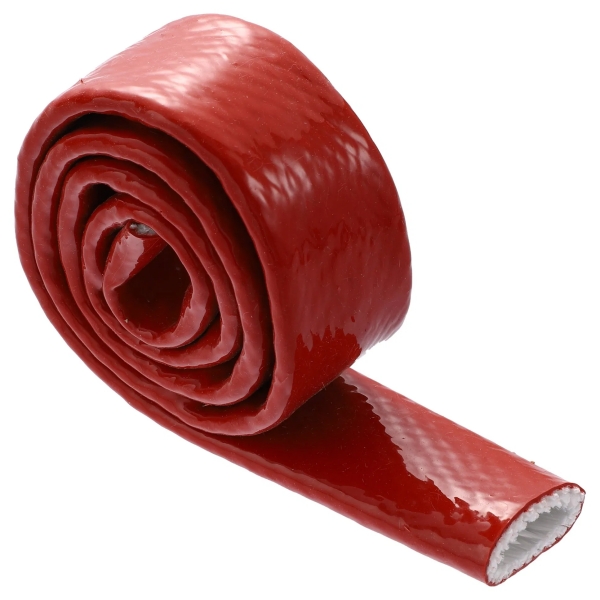

BSTFLEX vyrába izolačné návleky na výfukové hadice zo sklených vlákien s rozmermi prispôsobenými výfukovému systému namiesto obmedzovania kupujúcich na jeden pevný priemer alebo dĺžku.
Zákazková výroba môže podporiť výrobcov ohrievačov, dodávateľov lodného vybavenia, staviteľov obytných áut a vozidiel, dodávateľov výfukových systémov, distribútorov a výrobcov priemyselných zariadení.
Pre ďalšie potrubia k ohrievačom, ochranu výfukov a produkty tepelného manažmentu si pozrite našu produktovú radu tepelnoobhranných rúr.
Pre presnú cenovú ponuku uveďte vonkajší priemer výfukového potrubia, požadovanú izolovanú dĺžku, inštalačné usporiadanie, množstvo a akýkoľvek dostupný výkres alebo fotografie.
Ak sa pre ten istý projekt vyžaduje niekoľko priemerov alebo dĺžok, uveďte každú konfiguráciu zvlášť. To umožňuje, aby boli izolačné návleky vyrobené pre skutočné zostavy výfuku namiesto toho, aby sa s nimi zaobchádzalo ako s jednou univerzálnou veľkosťou.
Pozrite siizolačný návlek na výfukovú hadicu zo sklených vlákienpre požiadavky na zákazkové OEM a hromadné dodávky.
