Náhradný obdĺžnikový vlnovec môže mať zhodnú šírku so starým krytom a stále nemusí byť vhodný pre stroj. Montážny rám môže byť umiestnený v inej výške, mazací prvok môže zachytávať záhyby alebo stlačený kryt môže zaberať priestor potrebný pre pohyblivý stôl. V prípade lineárnych koľajníc a strojných dráh musí špecifikácia náhrady popisovať inštaláciu, nielen voľný látkový kryt.

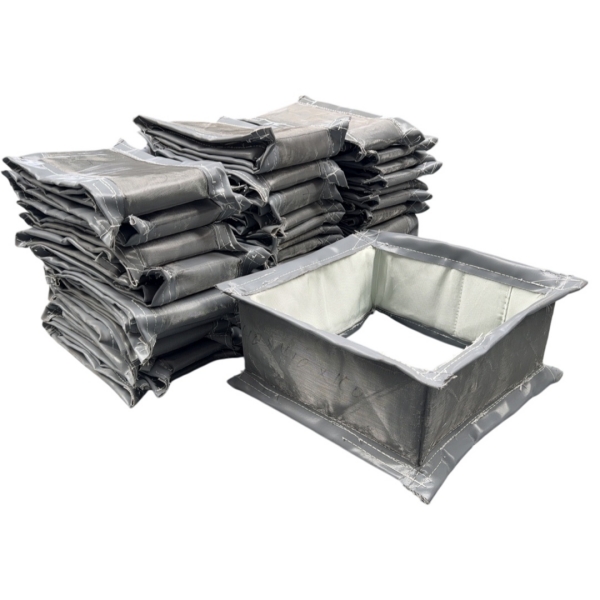

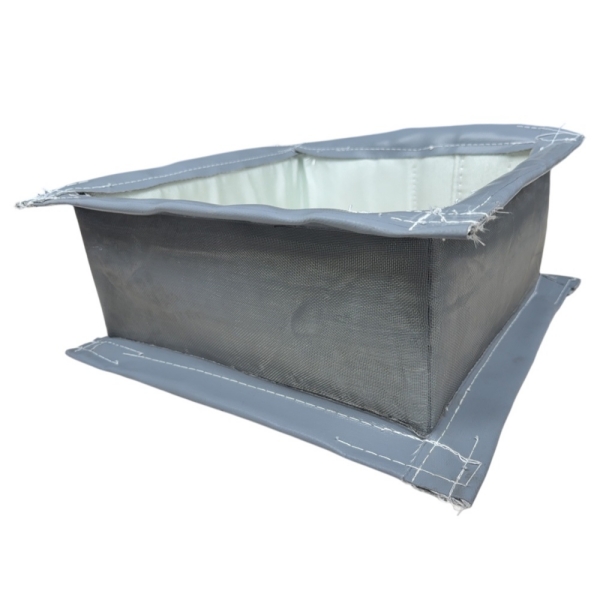

BSTFLEXobdĺžnikové mechy šité na mieruposkytujú flexibilnú ochranu pre obdĺžnikové strojové komponenty a zostavy vodiacich líšt. Profil, pracovné dĺžky, tkanina a príslušenstvá sa dajú vyhodnotiť podľa existujúcich rozmerov zariadenia. Užitočný náhradný výkres oddeľuje chránený priestor, vonkajšiu vôľu a pripojenia na oboch koncoch.
Najprv zistite, či existujúci vlnovec zakrýva jednu koľajnicu, preklenuje dve rovnobežné koľajnice, chráni krabicovú dráhu alebo uzatvára obdĺžnikový ovládač. Ukážte, ktoré plochy sú zakryté a ktoré zostávajú otvorené. Trojstranný kryt dráhy a plne uzavretý obdĺžnikový vlnovec nie sú zameniteľné len preto, že ich celková šírka a výška vyzerajú podobne.
Identifikujte pevné a pohyblivé príslušenstvo. V niektorých inštaláciách kryt končí pri vozíku a neobklopuje celý blok ložiska. V iných sa vo vnútri chráneného priestoru nachádzajú ďalšie komponenty. Túto hranicu jasne označte, aby navrhovaný otvor zodpovedal skutočnému usporiadaniu.
Pred manuálnym meraním alebo odstránením krytu by mal oprávnený personál izolovať nebezpečnú energiu, kontrolovať uskladnenú energiu a zabezpečiť komponenty proti neúmyselnému pohybu v rámci postupu údržby stroja. Pred siahaním do mechanizmu overte bezpečný stav.
Bočná fotografia len zriedka ukazuje dostatok materiálu na reprodukciu krytu strojného kanála. Pripravte si bočný pohľad, prierez a samostatné pohľady na dva montážne konce. Použite rovnaké jednotky a označte všetky odhadované rozmery ako neoverené.
| Pohľad na výkres | Detailyzahrnuté ils | Otázka, ktorú to rieši |
|---|---|---|
| Bočný pohľad pozdĺž pohybu stroja | Referenčné čísla príslušenstva, najkratšie a najdlhšie inštalované dĺžky, koncové odsadenia a blízke prekážky. | Dosiahne kryt do oboch prevádzkových polôh bez toho, aby sa nadmerne natiahol alebo stlačil? |
| Prierez chránenou oblasťou | Usporiadanie koľajníc, požadovaný vnútorný otvor, maximálny vonkajší priestor, otvorené plochy a vyčnievajúce komponenty. | Čo musia záhyby a podpery vyčistiť počas pohybu? |
| Montážne pohľady pre koniec A a koniec B | Otvory rámu, vonkajšie rozmery rámu, hrúbka, umiestnenie otvorov, orientácia a prístup k upevneniu. | Pripojí sa náhrada k zariadeniu bez premiestnenia existujúcich rozhraní? |
V miestach, kde sa prierez mení pozdĺž dráhy, zahrňte ďalšie rezy na obmedzených miestach. Označte fotografie tak, aby zodpovedali pohľadom na výkrese, namiesto toho, aby ste sa spoliehali na neoznačenú zbierku obrázkov.
V prípade jednej lineárnej koľajnice zaznamenajte usporiadanie koľajnice a vozíka spolu so všetkými položkami, ktoré vstupujú do pracovného priestoru krytu. V prípade krytu preklenujúceho dve koľajnice pridajte rozostup koľajníc a celkovú chránenú šírku. Zahrňte mazacie prípojky, konzoly snímačov, hlavy skrutiek a káblové úchytky všade, kde ovplyvňujú vôľu.
Rozlišujte tri sady rozmerov: chránené komponenty, požadovaný voľný otvor vo vnútri vlnovca a maximálny dostupný priestor mimo neho. Neoznačujte všetky tri jednoducho ako „šírka“ a „výška“. Ak má výrobca určiť prevádzkovú vôľu, uveďte skutočné rozmery komponentu a uveďte túto požiadavku.
Výška vyžaduje definovanú referenčnú plochu. Rozmer meraný od lože stroja nie je zameniteľný s rozmerom meraným od vrchu koľajnice. Zobrazte referenčnú plochu na priereze a umiestnite montážny rám vzhľadom na ňu.
Zaznamenajte si aj rohy, schody a lokálne obmedzenia. Obdĺžnikový otvor so zaoblenými rohmi nemusí prečnievať cez štvorcový výčnelok, aj keď sa jeho nominálna šírka a výška zdajú byť dostatočné. Skontrolujte navrhované vnútorné podpery, ako aj otvor pre látku; oba sa môžu stať obmedzujúcim prvkom.
Zmerajte koniec A a koniec B nezávisle. Zaznamenajte si svetlý otvor, vonkajšie rozmery rámu, hrúbku plechu a polohu upevňovacej roviny vzhľadom na vodiacu lištu. Rám, ktorý má správny otvor, ale je namontovaný príliš nízko, môže vtiahnuť kryt do koľajnice.
Stredy montážnych otvorov určte podľa jasne identifikovaných referenčných hrán alebo vzťažných bodov. Uveďte priemery otvorov, rozmery drážok, zahlbenia alebo zahĺbenia, ak je to potrebné, a typ upevňovacieho prvku. Uveďte smer pohľadu tak, aby sa asymetrický vzor nedal zameniť za svoj zrkadlový obraz.
Skontrolujte prekrytie medzi koncom látky a jej upevňovacou doskou. Ukážte, kde začína prvý aktívny prehyb a kde končí upínacia oblasť. Nadstavec musí držať poťah v jeho zamýšľanej polohe bez toho, aby zachytil pracovný prehyb.
V prípade opätovne použitého hardvéru poskytnite výkres alebo overené rozmery skutočných dielov. Identifikujte zdeformované dosky, poškodené otvory alebo predchádzajúce úpravy v teréne. Nevykonávajte kompenzáciu poškodeného montážneho rozhrania novými vlnovcami bez dohodnutej opravy alebo prepracovania.
Stroj môže používať samostatné vlnovce na opačných stranách stola alebo vozíka. Pri pohybe stola sa jeden kryt stláča, zatiaľ čo druhý sa vysúva. Považujte ich za samostatné časti, pokiaľ nebolo potvrdené, že ich montážne polohy a pracovné rozmery sú identické.
Označte kryty podľa osi a strany a potom si zaznamenajte najkratšiu a najdlhšiu vzdialenosť pri inštalácii každého krytu. Podobne vyzerajúce kryty môžu vyžadovať rôzne dĺžky, pretože konzola, kryt pohonu alebo koncový rám menia dostupný priestor na jednej strane.
Použitenávod na meranie šitých mechovdefinovať referenčné dĺžky a rozlíšiť inštalovanú dĺžku od dĺžky flexibilného telesa. Pre toto posúdenie výmeny je dodatočnou úlohou overiť obe strany osi, nielen zopakovať nominálny zdvih stroja.
Vyhodnoťte zložený balík vrátane jeho švov, podpier a koncových prechodov. Kopírovanie starého počtu prehybov neznamená, že iná látka alebo konštrukcia sa zmestí do rovnakého stlačeného priestoru.
Zaznamenajte, ako je existujúci kryt podopretý a vedený. Identifikujte všetky rámy, posuvné prvky, závesné body alebo medziľahlé podpery, ktoré sú súčasťou zostavy, a uveďte, či sa budú opätovne používať. Nemalo by sa očakávať, že flexibilný kryt zostane mimo mechanizmu len preto, že jeho koncové rozmery sú správne.
Uveďte orientáciu inštalácie, rýchlosť pohybu, zrýchlenie, ak je známe, a frekvenciu pohybu. Požiadajte o posúdenie navrhovaného usporiadania podpery vzhľadom na tieto podmienky. Uveďte požiadavky na vetranie pre tesne uzavreté alebo rýchlo sa pohybujúce zostavy, namiesto toho, aby ste predpokladali, že spoje zabezpečujú dostatočné prúdenie vzduchu.
Zachovajte prístup k mazacím bodom, senzorom a montážnym skrutkám vo výkrese. Ak je potrebný odnímateľný otvor,zipsom všité mechymožno vyhodnotiť samostatne. Stále je potrebné skontrolovať polohu otvorenia a trasu montáže pevných koncových rámov.
Strojové vlnovce používané v mierne znečistených polohovacích systémoch čelia iným podmienkam ako kryty v blízkosti zóny rezania. Pred výberom materiálu opíšte nečistoty, kontakt s kvapalinou a vystavenie teplu.
V prípade vystavenia chladiacej kvapaline uveďte špecifikáciu kvapaliny, pracovnú koncentráciu, teplotu a to, či ide o občasné striekanie alebo trvalý sprej. Zhodnoťte povlak látky, šitie, švy a koncové spoje spoločne. Povlakovaná látka automaticky nerobí zošitý zošit tesným voči kvapalinám.
Horúce, ostré triesky alebo silné zaťaženie trieskami môžu vyžadovať dodatočné tienenie alebo inú konštrukciu krytu. Nešpecifikujte bežné tkaninové vlnovce ako priamu náhradu za kovovo pancierovaný alebo teleskopický oceľový kryt bez toho, aby ste si overili požiadavky na ochranu. Zhoda montážnych otvorov nie je dôkazom rovnocenného výkonu.
V prípade tepelne vystavených obdĺžnikových vlnovcov dokáže spoločnosť BSTFLEX vyhodnotiť technické tkaniny, ako sú silikónom potiahnuté sklolaminát, PTFE potiahnuté sklolaminát alebo hliníkom potiahnutý sklolaminát. Výber závisí od expozície a požiadaviek na opakované ohýbanie. Namiesto použitia teplotnej hodnoty základnej tkaniny na každý šev, nosnú a upevňovaciu súčasť je potrebné overiť limity hotovej konštrukcie.
Ak je to možné, uschovajte si odstránený kryt a pred likvidáciou odfotografujte jeho poškodenie. Nasledujúce pozorovania môžu byť vodítkom pri kontrole výmeny, ale žiadne samo o sebe nepreukazuje príčinu poruchy.
| Pozorovanie na starom obale | Položky na investovanietigate |
|---|---|
| Leštený pásik alebo opotrebovaná záplata pozdĺž jednej strany | Lokálna interferencia, zarovnanie rámu, dostupná vôľa a dráha podpery. |
| Trhanie blízko koncového uchytenia | Geometria koncového prechodu, zachytené záhyby, podmienky montáže a požadované predĺženie. |
| Zdrvené alebo nepravidelne zbalené záhyby | Stlačený priestor, zachytené nečistoty a či je kryt tlačený mimo svojho pracovného rozsahu. |
| Chladiaca kvapalina alebo nečistoty pod zdanlivo neporušeným krytom | Vstup okolo otvorených plôch, koncových rozhraní, švov, uzáverov alebo vetracích otvorov. |
Zaznamenajte si všetky zmeny vykonané od inštalácie starého krytu, vrátane premiestnenia snímačov, výmeny vozíkov alebo iného prívodu chladiacej kvapaliny. Výmena založená iba na starom výkrese môže tieto zmeny chýbať. Označte si, ktoré rozmery pochádzajú zo stroja, ktoré zo vzorky a ktoré je potrebné ešte potvrdiť.
Pomáha identifikovať geometriu vodiacej dráhy, ale nedefinuje montážne rámy stroja, rozostupy koľajníc, susedné zariadenia ani dostupný stlačený priestor. Informácie o modeli koľajnice a vozíka uveďte spolu s inštalačným výkresom.
Potenciálne, za predpokladu, že ich stav, rozmery a spôsob upevnenia sú vhodné pre novú zostavu. Uveďte, či sa objednáva iba látkový poťah alebo či zahŕňa nové dosky, upevňovacie prvky a podpery.
Nie nevyhnutne. Samotná hrúbka nerieši trenie, nadmerné roztiahnutie, nekompatibilnú chladiacu kvapalinu alebo nevhodný odkrytý povrch trieskami. Zmena materiálu si tiež vyžaduje opätovnú kontrolu zloženého obalu a pohybu.
Pred výrobou potvrďte revíziu výkresu, vnútorný otvor, vonkajšie limity, pracovné dĺžky, detaily koncového rámu a všetky podpery alebo prístupové prvky. Špecifikujte tolerancie rozmerov, ktoré riadia uloženie, a dohodnite sa, ako sa budú kontrolovať. Rozlišujte rozmery pevných rámov od rozmerov flexibilného telesa.
Počas inštalácie a uvedenia do prevádzky dodržiavajte schválené postupy stroja. Skontrolujte vôľu, bezpečnosť upevnenia a správanie sa pri skladaní počas plánovaného pohybu v rámci kontrolovaného procesu opätovného uvedenia do prevádzky. Pred nastavením udržujte personál v bezpečnej vzdialenosti a zariadenie opäť izolujte. Nepovažujte látkový kryt proti kontaminácii za náhradu za požadované ochranné kryty stroja.
Pošlite spoločnosti BSTFLEX os stroja a aplikáciu, tri výkresy, fotografie inštalácie a prevádzkové podmienky. Uveďte množstvo potrebné pre každý jednotlivý kryt, či sa montážne príslušenstvo bude opätovne použiť a akékoľvek problémy pozorované pri predchádzajúcej montáži.
Naševšité obdĺžnikové vlnovce na ochranu strojaje možné vyhodnotiť z hľadiska výmeny a požiadaviek OEM. Prezrite sisortiment mechov šitých na mierupre iné profily alebovyžiadajte si cenovú ponuku na obdĺžnikové vlnovces vašimi výkresmi a podrobnosťami o aplikácii.
