Prešívaná ihlovaná sklolaminátová rohož pre výrobu OEM: Rezanie, manipulácia a kontroly prebierky

Rola izolácie nie je diel, ktorý montážnik inštaluje. Kým sa materiál dostane do zariadenia, môže sa odrolovať, poskladať (nesting), vyrezať, stohovať, preniesť a prispôsobiť okolo otvorov alebo upevňovacích bodov. Pre odberateľa z radov OEM je užitočnou otázkou to, či vybraná rohož dokáže prejsť týmto postupom a stále spĺňať výkres.

Špecifikujte prešívanú ihlovanú rohož zo sklenených vlákien podľa akosti vlákna, spevňujúcej nite, usporiadania stehov, výslednej hrúbky a formy dodania. Potom schváľte reprezentatívne výlisky/výrezy z hľadiska manipulácie, lícovania a prevádzkového zaťaženia. Poskytuje to nákupu a výrobe spoločný základ na porovnávanie vzoriek a prijímanie opakovaných objednávok.

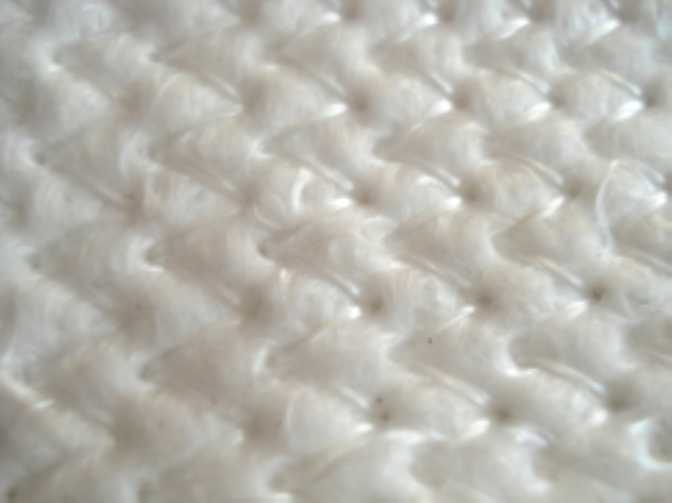

Prešívaná ihlovaná rohož zo sklenených vlákien BSTFLEX kombinuje izolačnú štruktúru z ihlovaných sklenených vlákien s dodatočným spevnením priadzou. Prešívanie sa používa na zlepšenie mechanickej integrity; rozsah zlepšenia a vhodný spôsob spracovania závisia od konkrétnej konštrukcie. Tento sprievodca sa zameriava na konverziu tohto materiálu na priemyselné izolačné komponenty.

Začnite výkresom izolačného dielu

Zistite, či výkres popisuje izolačné jadro, izolačnú vložku s povrchovou úpravou/potahem alebo kompletný kryt zariadenia. Obrys jadra by sa nemal preberať priamo z vonkajších rozmerov hotového plášťa bez zohľadnenia jeho konštrukcie.

Označte hrany a upevňovacie otvory slúžiace na polohovanie dielu pri montáži. Zahrňte drážky, výrezy, úzke časti, plánované ohyby a priestor k dispozícii pre izoláciu. Uveďte, či sa rozmery kontrolujú na plochom, nestlačenom diele alebo po namontovaní. To je užitočné najmä pri vložkách inštalovaných vo vnútri vyhrievaných panelov zariadení a odnímateľných krytov.

Použite označenie materiálu, ktoré určuje akosť skla a spevnenú konštrukciu. Akúkoľvek povrchovú úpravu/poťah špecifikujte samostatne. Termíny prešívaná sklolaminátová rohož a vystužená sklolaminátová rohož samy o sebe nepredstavujú úplnú špecifikáciu pre objednávku.

Pred zoskupením dielov (nestingom) nastavte smer rolovania a stehov

Požiadajte dodávateľa, aby na vzorke označil smer rolovania a usporiadanie stehov. Ak na smere záleží pri lícovaní alebo manipulácii, znázornite na výkrese dielu šípku orientácie. Neschvaľujte otočené rozloženie rezu výhradne preto, že znižuje odpad.

Vyskúšajte navrhnutú orientáciu okolo ohybov, otvorov a úzkych spájajúcich častí. Keď to konštrukcia umožňuje, porovnajte diely v rôznych orientáciách a výsledok zdokumentujte. Cieľom je zistiť, či je pre tento komponent potrebná kontrola orientácie, a nie predpokladať, že každá prešívaná rohož sa správa rovnako v každom smere.

V prípade požiadavky na vzor prešívania definujte, čo sa meria: rozostup medzi radmi stehov, dĺžka stehu pozdĺž radu alebo iný dohodnutý znak. Jediný rozmer prešívania je bez tejto definície jednoznačne neurčitý. Akákoľvek požadovaná hodnota by sa mala pred tým, ako sa stane požiadavkou objednávky, posúdiť z hľadiska výrobnej realizovateľnosti.

Schváľte postup rezania na výrobnom materiáli

Použite vzorky reprezentujúce navrhovanú akosť vlákna, hrúbku a konštrukciu stehu. Skúška na tenšej hladkej rohoži neoveruje proces rezania pre hrubšiu vystuženú rohož.

Dohodnite sa na skúške, ktorá odráža plánovaný výrobný postup, ako je rezanie nožom alebo vysekávanie, kde je to vhodné. Zaznamenajte, ako je materiál podopretý a držaný, či sa reže v jednotlivých vrstvách alebo stohoch a ako sa diely po odrezaní odoberajú. Ide o procesné premenné, ktoré je potrebné vyhodnotiť, nie o univerzálne nastavenia poskytované týmto sprievodcom.

Skontrolujte prvky, ktoré sa vyrábajú najťažšie: malé otvory, tesné vnútorné rohy, úzke mostíky a rezy cez línie stehov. Skontrolujte, či nedošlo k neúplným rezom, vyťahovaniu vlákien, lokálnemu trhaniu a narušeniu nití. Vyhodnoťte stav hrán po zdvihnutí a prenosení kusa, nie len vtedy, keď zostáva podopretý na rezacom stole.

Dohodnite sa na akceptovateľnom vzhľade hrán pomocou reprezentatívnych vzoriek alebo fotografií. Vyhnite sa vágnym popisom, ako napríklad dokonale čisté alebo nulové pĺznutie, pokiaľ ich nepodporuje definovaný test a limit akceptácie. Prešívanie, ktoré prechádza cez hotový obvod, sa prereže; rozlišujte odstrihnutý koniec nite od postupného párania, ktoré má vplyv na ponechaný diel.

Skontrolujte manipuláciu medzi rezaním a inštaláciou

Pošlite skúšobné kusy cez skutočnú sekvenciu prenosu. Zdvihnite ich z reznej plochy, umiestnite ich do navrhovaného obalu, presuňte ich do montáže a prispôsobte ich pomocou zamýšľaných podpier. Zaznamenajte akékoľvek poškodenie alebo dodatočnú manipuláciu potrebnú v každej fáze.

V prípade veľkých alebo tvarovaných vložiek vyhodnoťte podporu počas zdvíhania namiesto toho, aby ste úzku časť považovali za bod prenášania. V prípade súprav identifikujte diely dostatočne jasne, aby operátori nemuseli opakovať ich rozkladanie alebo otáčanie, aby našli správny kus.

Ak sa kryt otvára kvôli údržbe, zahrňte demontáž a spätnú montáž do skúšky. Skontrolujte, či sa jadro pohybuje vnútri obloženia, či sa tenčí okolo uzáverov alebo či vyžaduje zmenu polohy. Výstuž by mala riešiť zistenú požiadavku na manipuláciu; nemala by sa používať na kompenzáciu chýbajúcich podpier alebo nevhodného konštrukčného riešenia zaistenia.

Napíšte merateľné kritériá prijatia

Schválená vzorka je užitočná, ale sériová výroba si vyžaduje aj písomný základ na kontrolu. Vyberte si kontroly, ktoré sú pre komponent dôležité, a dohodnite sa na vzorkovaní, metódach a limitoch akceptácie pred zadaním výrobnej objednávky.

Údaje o hrúbke si vyžadujú spoločnú metódu, pretože materiál je stlačiteľný. Určite, ako sa vzorka upravuje a meria, namiesto porovnávania merania ručným prístrojom s odlišným laboratórnym postupom. Ak projekt vyžaduje uznávanú skúšobnú metódu, potvrďte, že sa vzťahuje na dodanú vystuženú konštrukciu.

Menovitú dodanú hrúbku udržiavajte oddelene od inštalovanej hrúbky. Taktiež objasnite, či hodnota plošnej hmotnosti popisuje základnú rohož alebo kompletný prešívaný materiál. Porovnávanie údajov len pre jadro s údajmi pre hotový materiál môže zakryť rozdiely medzi cenovými ponukami.

Zahrňte vzorky vystavené teplu, keď výstuž musí vydržať v prevádzke

Rozhodnite sa, či je výstužná niť potrebná najmä počas výroby, alebo musí naďalej podopierať rohož počas celej prevádzky. Uveďte teplotu pri izolácii, dobu pôsobenia, prevádzkovú atmosféru a akýkoľvek opakovaný cyklus ohrevu.

Ak je potrebná výstuž počas prevádzky, nechajte zodpovedný technický tím definovať vhodný postup vystavenia teplu a kontroly. Následne skontrolujte reprezentatívne vyrezané diely z hľadiska rozmerovej zmeny, stavu stehov, integrity pri manipulácii a lícovania. Pred testom sa dohodnite na požadovanom výsledku, namiesto posudzovania neznámej vzorky po zahriatí.

Nepoužívajte bod topenia skleneného vlákna, všeobecné vyhlásenie o maximálnej teplote ani pevnosť v ťahu za izbovej teploty ako náhradu za toto posúdenie. Tepelné a mechanické schválenie by sa malo vzťahovať na konkrétnu kombináciu rohože a nite. Pridanie stehov samo osebe nespôsobuje, že materiál spĺňa požiadavky na vyššiu nepretržitú prevádzkovú teplotu.

Oddelte schválenie jadra od schválenia hotovej zostavy

Izolačné jadro po výreze môže prejsť vstupnou kontrolou, zatiaľ čo kompletný panel alebo kryt stále potrebuje tepelné posúdenie. Pri špecifikácii cieľa tepelných strát alebo povrchovej teploty uveďte inštalovanú hrúbku, podpery, teplú stranu a vonkajšie vrstvy, otvory a okrajové podmienky.

Podobne samotná prešívaná konštrukcia nestanovuje hodnotenie erózie pri vystavení prúdeniu, hodnotenie požiarnej odolnosti hotového výrobku ani akustický výsledok. Vyžiadajte si dôkazy relevantné pre navrhované použitie namiesto prenášania výsledku z iného materiálu alebo zostavy.

Na rezanie a inštaláciu použite aktuálnu kartu bezpečnostných údajov dodaného materiálu a postupy manipulácie na pracovisku. Kontrola materiálu nie je náhradou za požadované opatrenia na pracovisku.

Preneste schválenú špecifikáciu do opakovaných objednávok

Po schválení vzorky uchovávajte špecifikáciu materiálu, revíziu výkresu, dohodnutú orientáciu stehov, metódu kontroly a pokyny na balenie ako jednu kontrolovanú súpravu. Určite, ktoré zmeny si pred dodaním vyžadujú preskúmanie vrátane triedy vlákna, výstužnej priadze, krycej vrstvy, vzoru alebo geometrie vyrezaného dielu.

Pri objednávkach v kotúčoch zaznamenajte využiteľnú šírku a dĺžku, ako aj špecifikáciu materiálu. Pri objednávkach vyrezaných dielov zaznamenajte akceptované rozmery, množstvo a dohodnutý stav dodávky. Porovnania cenových ponúk udržiavajte na rovnakom základe: dodaná plocha pre kotúče alebo akceptované kusy pre skonvertované komponenty.

BSTFLEX poskytuje preskúmanie aplikácií a vývoj vzoriek prostredníctvom svojich služieb OEM a zákazkovej výroby. Predložte požadovaný formát kotúča alebo výkres dielu na posúdenie realizovateľnosti vrátane všetkých požiadaviek na nástroje, tolerancie a dokumentáciu. Pred schválením výroby potvrďte navrhovaný rozsah dodávky.

Čo poslať pre cenovú ponuku na prešívanú sklolaminátovú rohož

Pošlite aplikáciu zariadenia, revíziu výkresu, požadovanú triedu skla, hrúbku, hustotu alebo plošnú hmotnosť a množstvo. Pre špecifikovanú prešívanú konštrukciu uveďte požiadavku na výstužnú niť, vzor a orientáciu. Pridajte prevádzkové podmienky a vysvetlite, či výstuž musí zostať funkčná po vystavení teplu.

Uveďte, či potrebujete kotúče na rezanie vo vlastnej réžii alebo hotové izolačné polotovary na montáž. Zahrňte množstvo vzoriek, požiadavky na kontrolu a očakávaný dopyt po opakovaných objednávkach. To umožňuje spoločne posúdiť materiál, konverzné práce a rozsah schválenia.

Pre vystužený materiál navštívte produktovú stránku prešívanej sklolaminátovej ihličkovej rohože. Tam, kde dizajn nevyžaduje pridané prešívanie, obyčajná sklolaminátová ihličková rohož zostáva samostatnou možnosťou. Ďalšie typy vlákien sú k dispozícii na porovnanie v rozsahu materiálov pre vysokoteplotnú izoláciu.

Vyžiadajte si cenovú ponuku a preskúmanie vzorky s výkresom komponentu a požiadavkami na akceptáciu. Schváľte materiál vo forme, ktorú bude váš výrobný tím používať, a potom preneste túto špecifikáciu do každej opakovanej objednávky.
