Izolačná prikrývka na mieru môže sedieť len tak dobre, ako informácie použité na vytvorenie jej strihu. Celková dĺžka a priemer sú užitočným východiskovým bodom, ale neukazujú drieky ventilov, príruby, podporné konzoly, káblové vstupy, vypúšťacie body ani priestor dostupný na otvorenie krytu.
Táto príručka vysvetľuje, ako zozbierať praktické merania pre odnímateľnú izolačnú prikrývku, aké fotografie urobiť a aké prevádzkové podrobnosti by mali sprevádzať rozmery. Vzťahuje sa na ventily, potrubia, príruby, filtre, bubny a iné priemyselné zariadenia.
Pre hotové kryty na mieru a zákazkovú výrobu navštívte stránku výrobca odnímateľných izolačných prikrývok na mieru stránku. Existujúce typy prikrývok si môžete pozrieť aj v kategórii odnímateľné izolačné prikrývky kategórii.
Priemyselné zariadenie je málokedy čistý valec alebo obdĺžniková krabica. Ventil môže mať strmeň, ručné koleso, pohon, príruby a vypúšťaciu prípojku. Teleso filtra môže obsahovať odnímateľné veko, manometer, podporné nohy a niekoľko trysiek. Bubon môže mať rukoväte, horný otvor, výstup a vykurovací systém.
Ak sú dodané len hlavný priemer a dĺžka, prikrývka môže zakryť horúci povrch, ale prekážať pri prevádzke alebo údržbe. Použiteľný strih musí odpovedať na štyri otázky:
Proces merania by sa preto mal začať hranicou izolácie, nie meracím pásmom.

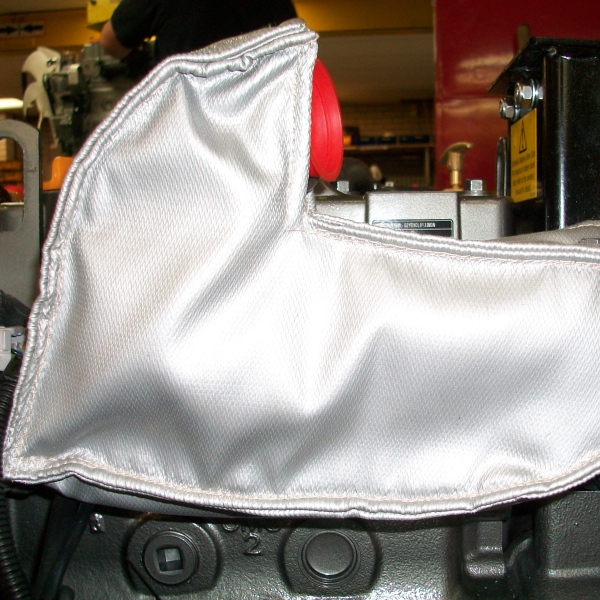

Rozhodnite sa, kde kryt začína a končí. Označte tieto body na výkrese alebo priamo na fotografii. Hranica by mala byť jasná okolo každého pripojenia k susednému potrubiu, pevnej izolácii alebo inej odnímateľnej časti.
Pri ventile môže prikrývka zakrývať len teleso ventilu, alebo môže zahŕňať obe príruby a časť priľahlého potrubia. Pri filtri môže zakrývať teleso, pričom ponechá svorku veka a výpust odkryté. Pri bubne môže byť rozdelená na plášť telesa a samostatný kryt veka.

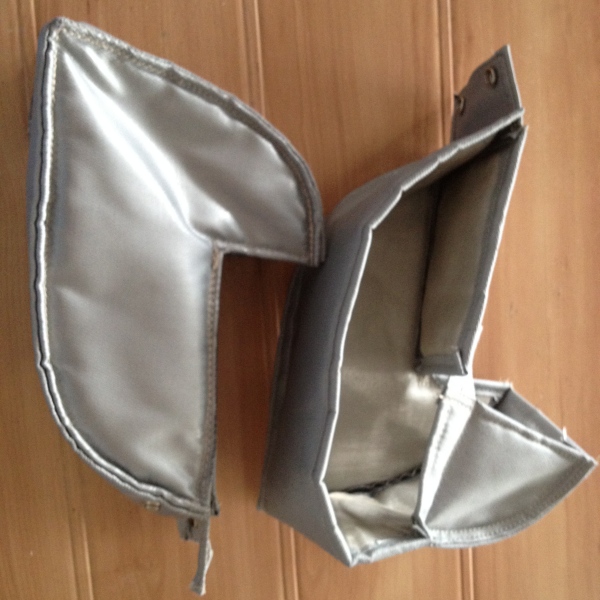

Keď je potrebných niekoľko kusov, priraďte každej sekcii jednoduchý názov alebo číslo dielu. To uľahčuje priradenie meraní, výkresov a fotografií počas výroby.
Používajte milimetre alebo palce konzistentne. Uveďte jednotku na každom hárku. Nekombinujte jednotky v tej istej tabuľke rozmerov.
| Meranie | Čo zaznamenať | Prečo je to dôležité |
|---|---|---|
| Celková dĺžka | Vzdialenosť medzi dvoma plánovanými okrajmi prikrývky | Definuje pokrytie pozdĺž zariadenia alebo potrubia |
| Celková šírka | Maximálny rozmer zo strany na stranu vo vnútri hranice izolácie | Zachytáva telesá, príruby a výstupky širšie ako hlavné teleso |
| Celková výška | Rozmer od najnižšieho po najvyšší bod, vrátane pevných výstupkov | Pomáha určiť hotovú obálku a usporiadanie panelov |
| Vonkajší priemer | Priemer holého komponentu v každej príslušnej sekcii | Používa sa pre valcové telesá, potrubia, príruby a nádoby |
| Obvod | Merané okolo skutočného povrchu, kde bude prikrývka sedieť | Užitočné, keď komponent nie je dokonale okrúhly alebo je prístup obmedzený |
| Veľkosť pripojenia | Vonkajší priemer potrubia, priemer príruby a poloha pripojenia | Definuje otvory a prechod k susednej izolácii |
| Vôľa | Voľný priestor medzi zariadením a blízkymi konštrukciami | Určuje, či sa kryt dá obaliť, zaviazať a odstrániť |
Zmerajte holé zariadenie, pokiaľ nebude nová prikrývka inštalovaná na existujúcu vrstvu. Ak má iná vrstva zostať na mieste, uveďte jej konečný vonkajší priemer a hrúbku.
Výstupok je akákoľvek časť, ktorá vyčnieva cez alebo za hlavný tvar prikrývky. Bežné príklady zahŕňajú drieky ventilov, rukoväte, pohony, meradlá, senzory, káble, nosné konzoly, zdvíhacie oká, odtoky, vetracie otvory a malé odbočky potrubia.
Pre každý výstupok zaznamenajte:
Neopisujte výstupok jednoducho ako umiestnený vľavo alebo vpravo. Smer pohľadu sa môže medzi fotografiami meniť. Použite označenú referenciu, ako je strana vstupu, strana výstupu, horná stredová čiara alebo čelo príruby.
Geometria ventilu sa mení podľa typu ventilu, tlakovej triedy, koncového pripojenia a usporiadania pohonu. Nominálna veľkosť potrubia alebo ventilu sama osebe nedefinuje vonkajší tvar.
Pre zákazkový plášť ventilu zhromaždite nasledujúce rozmery:

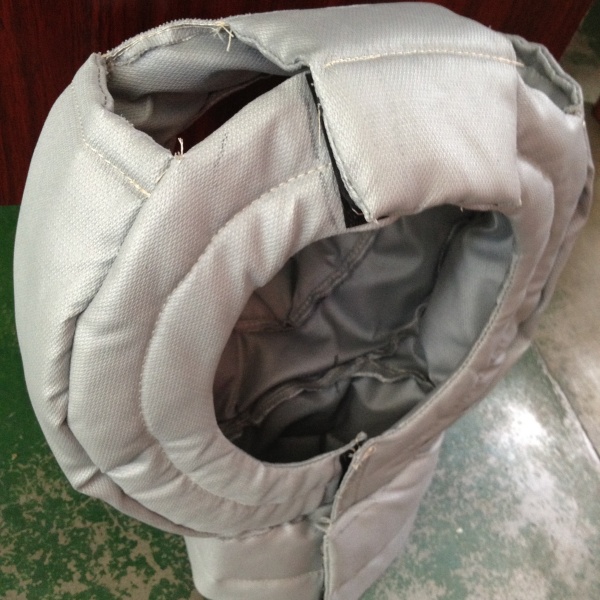

Jasne uveďte, či ručné koleso alebo pohon musia zostať mimo izolácie. Väčšina krytov ventilov vyžaduje tvarovaný otvor okolo drieku alebo strmeňa, ale správne rozloženie závisí od skutočného zariadenia.
Príklady hotových konštrukcií nájdete v odnímateľné izolačné plášte ventilov.
Zaznamenajte vonkajší priemer potrubia a požadovanú izolovanú dĺžku. Všimnite si všetky zvary, svorky, podpery, identifikačné štítky alebo prístroje v oblasti prikrývky. Ak má potrubie už pevnú izoláciu vedľa odnímateľnej časti, zmerajte vonkajší priemer tejto izolácie, aby sa s ňou nový kryt mohol správne spojiť.
Zaznamenajte vonkajší priemer potrubia, uhol kolena, polomer stredovej čiary, ak je známy, a rovnú dĺžku dostupnú na každom konci. Užitočná je fotografia zhotovená kolmo na koleno. Ak je koleno blízko steny alebo iného potrubia, zahrňte minimálnu vôľu.
Zaznamenajte vonkajší priemer príruby, hrúbku príruby, presah skrutiek a celkovú dĺžku medzi čelami páru prírub. Ukážte, či by prikrývka mala zakrývať iba príruby alebo aj prekrývať susednú izoláciu potrubia.
Ak si príruba vyžaduje častú kontrolu, určite preferovaný smer otvárania. Uzáver by mal byť po inštalácii prístupný a nemal by byť umiestnený pri stene, podlahe alebo susednom potrubí.
Filtre a sitká vyžadujú pravidelné otváranie kvôli čisteniu alebo výmene vložky. Vzor izolačnej prikrývky by mal zodpovedať spôsobu údržby, namiesto toho, aby sa so zariadením zaobchádzalo ako s jednou uzavretou nádobou.
Zaznamenajte priemer telesa, dĺžku telesa, priemer veka alebo krytu, hĺbku veka, usporiadanie svoriek, polohy vstupu a výstupu, umiestnenie odtoku, polohu manometra a podrobnosti o podperách. Uveďte, ktoré časti sa odstraňujú počas bežnej údržby.
Pri košíkovom sitku alebo telese filtra môže byť praktickejšie použiť časť telesa a samostatnú časť veka. Y-sitko môže vyžadovať tvarovaný kus okolo šikmej vetvy a vypúšťacej zátky. Fotografie by mali zobrazovať zariadenie v zmontovanom stave a, ak je to praktické, v jeho bežnej servisnej otvorenej polohe.
Pozrite sivlastný odnímateľný izolačný kryt filtra stránku pre tento typ produktu.
Pre valcový bubon alebo nádobu zaznamenajte priemer alebo obvod telesa, výšku rovnej strany a tvar hornej a spodnej časti. Zmerajte všetky trysky, rukoväte, nohy, svorky, zdvíhacie body, výstupy a ovládacie komponenty.
Uveďte, či sa veko otvára, dá sa zdvihnúť alebo zostáva pevné. Ak sa nádoba plní, čistí alebo kontroluje zhora, samostatný kryt veka môže byť praktickejší ako jeden úplný obal. Pri zariadeniach namontovaných na podlahe zmerajte medzeru pod nádobou a uveďte, či by izolácia mala končiť nad základňou.
Stránkavlastný odnímateľný izolačný kryt bubna zobrazuje postup nákupu pre aplikácie s bubnami.
Fotografie pomáhajú vysvetliť geometriu, ktorú je ťažké opísať v tabuľke. Mali by podporovať merania, nie ich nahrádzať.
Urobte aspoň nasledujúce zábery:
Na vybrané fotografie umiestnite pravítko, zvinovací meter alebo jasne identifikovaný referenčný objekt. Fotoaparát držte čo najviac kolmo na zobrazovaný povrch. Širokouhlé snímky zhotovené veľmi blízko zariadenia môžu skresľovať proporcie.
Označte písmená meraní priamo na kópiách fotografií. Tie isté písmená by sa mali objaviť v tabuľke rozmerov. Napríklad A môže označovať celkovú dĺžku, B hlavný priemer a C výšku drieku.
Výkres zariadenia s rozmermi je najlepším východiskovým bodom, ak presne reprezentuje inštalovanú jednotku. Zvýraznite presnú hranicu izolácie a identifikujte všetky komponenty pridané po vydaní pôvodného výkresu.
Pre ploché alebo stredne zložité tvary môže fyzická šablóna pomôcť definovať obrys. Použite stabilný plošný materiál, označte stranu zariadenia a vonkajšiu stranu a identifikujte všetky výrezy. Vzorku krytu možno tiež vyhodnotiť, ale poškodenie, zmrštenie alebo úpravy v teréne by sa mali zaznamenať, aby sa neúmyselne neskopírovali.
Trojrozmerné súbory môžu podporiť zložité projekty, ale nenahrádzajú informácie o prístupe na údržbu, polohe uzáveru a požadovanej hranici izolácie.
Uveďte skutočné rozmery zariadenia, pokiaľ cenová ponuka výslovne nepožaduje rozmery hotovej prikrývky. Výrobca prikrývky zvyčajne pri vývoji vzoru zohľadní hrúbku izolácie, konštrukciu švov, presah a usporiadanie uzáveru.
Ak pracovníci v teréne pridajú svoje vlastné prídavky bez toho, aby ich identifikovali, ten istý prídavok sa môže pridať dvakrát. To môže viesť k nadmerne veľkému krytu, nesprávne umiestneným otvorom alebo voľným uzáverom.
Akákoľvek tolerancia, ktorá je už zahrnutá v rozmere, by mala byť jasne napísaná. Napríklad identifikujte, či je obvod skutočným kovovým povrchom, vonkajšou stranou existujúcej izolácie alebo požadovaným obvodom hotového krytu.
Rozmery definujú tvar, ale nedefinujú konštrukciu. K listu s meraniami priložte nasledujúce informácie o prevádzke:

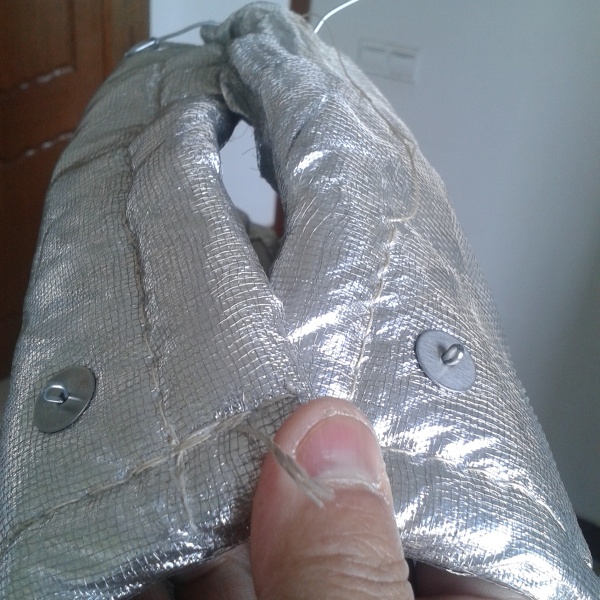

Tieto podrobnosti pomáhajú určiť vonkajšiu tkaninu, výstelku horúcej strany, izolačné jadro, šijaciu niť a spôsob upevnenia. Kupujúci, ktorí tieto komponenty nakupujú samostatne, si môžu pozrieť existujúcu príručku o materiáloch pre odnímateľné izolačné prikrývky.
Strih môže sedieť na zariadenie, ale stále môže byť náročný na inštaláciu, ak je smer otvárania nesprávny. Identifikujte, kde môže inštalatér stáť, dosiahnuť a natiahnuť kryt na miesto. Ukážte každú stranu, ktorá je blokovaná stenou, podlahou, krytom alebo susedným komponentom.
Pri väčších zariadeniach uveďte, či bude prikrývku inštalovať jedna osoba alebo viacero osôb. Viacdielne kryty by mali mať jasné poradie montáže a zodpovedajúce identifikačné značky. Ak je potrebná inštalácia nad hlavou, hmotnosť, prístup na zdvíhanie a dočasná podpora môžu ovplyvniť dizajn.

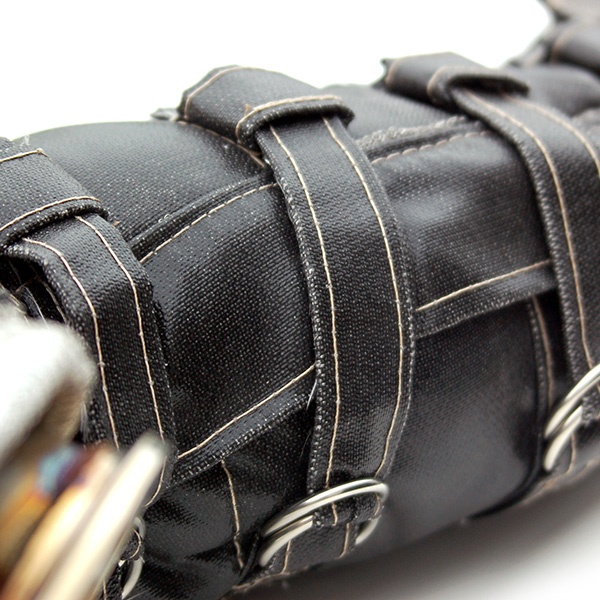

Systém uzatvárania by mal zostať prístupný aj po umiestnení prikrývky. Mal by byť tiež držaný mimo dosahu pohyblivých častí a nemal by brániť prevádzke ventilov, rukovätí alebo kontrolných bodov.
Menovitá veľkosť je systémové označenie a nemusí sa rovnať nameranému vonkajšiemu priemeru. Zaznamenajte skutočný vonkajší priemer alebo jasne identifikujte príslušnú normu a veľkosť potrubia.
Príruby, kryty, svorky a konzoly často vytvárajú maximálne rozmery. Zmerajte celý obal a potom zaznamenajte hlavné teleso samostatne.

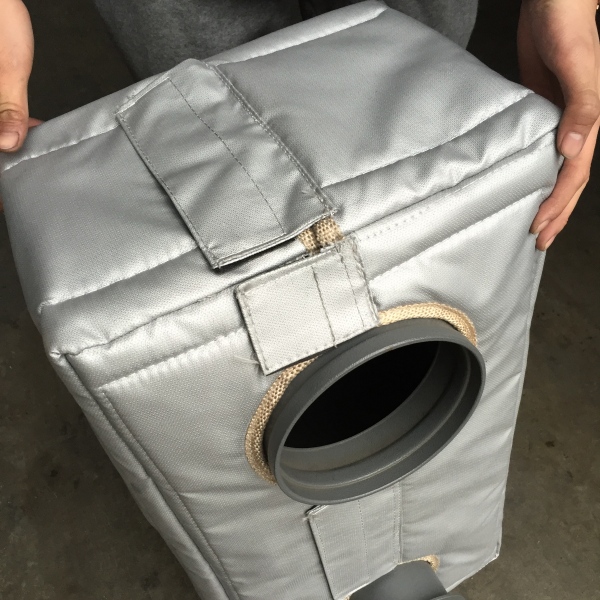

Veľkosť výrezu bez jeho umiestnenia je neúplná. Merajte od pevnej hrany, čela príruby alebo stredovej čiary, aby bolo možné otvor správne umiestniť.
Kryt potrebuje priestor na ovinutie, prekrytie a uzavretie. Zaznamenajte vzdialenosť k blízkym stenám, potrubiam, plošinám a zábranám.
Fotografie z rôznych jednotiek sa dajú ľahko zameniť. Ku každej sade obrázkov pridajte štítok zariadenia, číslo dielu alebo odkaz na list meraní.
Uveďte presne to, čo bolo namerané. Nepridávajte ticho priestor na izoláciu, švy alebo prekrytie.
Pred odoslaním dopytu skontrolujte, či balík obsahuje:
Ak niektoré informácie nie sú k dispozícii, označte ich ako neznáme namiesto odhadovania. BSTFLEX môže skontrolovať dostupné údaje a identifikovať, ktoré chýbajúce rozmery sú potrebné pred schválením strihu.
Fotografie môžu pomôcť pri predbežnom posúdení, ale pred výrobou sú zvyčajne potrebné rozmery. Na vybrané snímky priložte meraciu pásku alebo mierku a označte zariadenie z každého relevantného uhla.
Meranie v teréne by malo prebiehať podľa bezpečnostných postupov na pracovisku. Zaznamenajte podmienky, za ktorých boli rozmery odobraté, a identifikujte akýkoľvek významný tepelný pohyb alebo rozťažnosť, ktoré je potrebné zohľadniť.
Oboje môže byť užitočné. Priemer funguje dobre pri pravidelných okrúhlych komponentoch. Obvod môže byť praktickejší pri nainštalovanom zariadení alebo tvaroch, ktoré nie sú dokonale okrúhle. Uveďte presne, kde bolo meranie vykonané.
Uveďte skutočné rozmery zariadenia a požadovanú hrúbku izolácie uveďte samostatne. Ak bude prikrývka pokrývať existujúcu izoláciu, uveďte hotové vonkajšie rozmery tejto vrstvy.
Môže to byť možné, ak sú vonkajšie rozmery a body kolízií skutočne rovnaké. Porovnajte skutočné namerané hodnoty namiesto toho, aby ste sa spoliehali len na typ ventilu alebo menovitú veľkosť.
Pripravte si jednoduchý ručný náčrt s označenými rozmermi a skombinujte ho s fotografiami z viacerých uhlov. Jasný náčrt z terénu je často užitočnejší ako starý výkres, ktorý nezodpovedá nainštalovanému zariadeniu.
Otvor by mal byť prístupný pre inštalatéra a mal by sa vyhýbať pohyblivým častiam, kontrolným bodom úniku a zablokovaným stranám. Na fotografiách a výkrese znázornite dostupný pracovný priestor.
Nie pre každý projekt. Výkresy, merania a fotografie sú často postačujúce. Vzorka alebo šablóna môže byť užitočná pre zložité, nepravidelné alebo predtým upravené zariadenia.
BSTFLEX vyrába zákazkové odnímateľné izolačné prikrývky pre ventily, potrubia, príruby, filtre, bubny, výfukové komponenty a priemyselné zariadenia. Pošlite hárok s meraniami, fotografie, prevádzkovú teplotu, prostredie a požadované množstvo na sales@pkfiresleeve.com.
Pre prehľad o vývoji strihov, rezaní, montáži vrstiev, šití a záverečnej kontrole si prečítajte ako vyrobiť odnímateľnú izolačnú prikrývku.
