Výkres izolácie pece si vyžaduje viac než len špecifikáciu hlavnej výstelky. Pozornosť si vyžadujú aj kontaktné plochy dvierok, odnímateľné okraje izolácie a prípojky v blízkosti horúcej zóny. Práve pri týchto menších detailoch môže byť užitočná úzka tepelná textília.

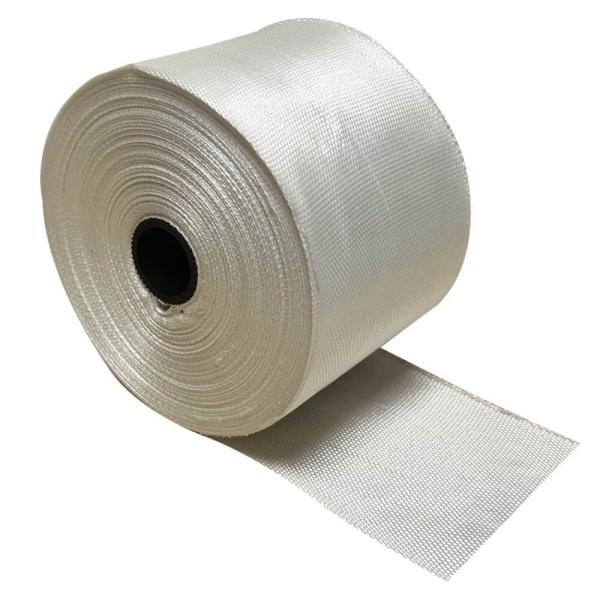

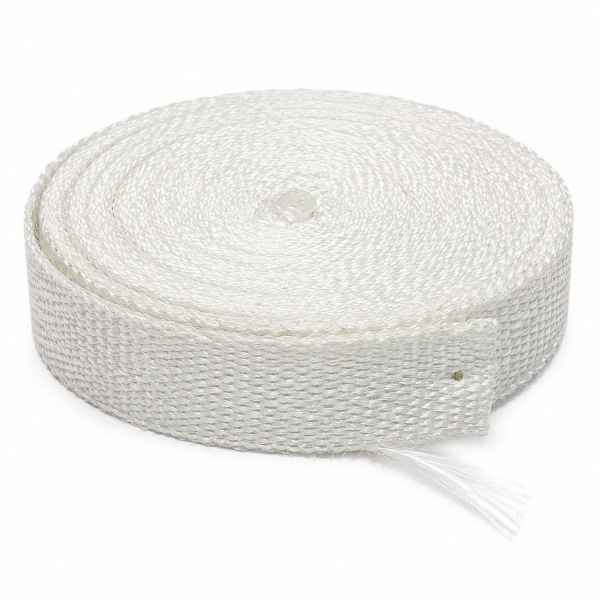

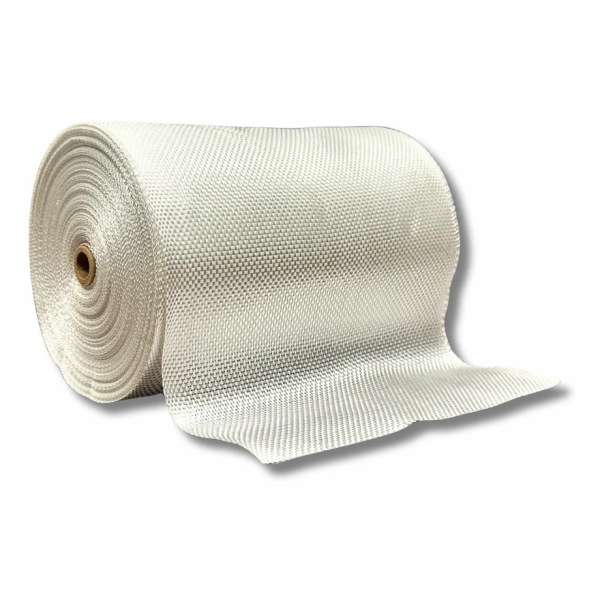

Tkaná páska z kremičitého je flexibilný pás tkaný z priadze z kremičitých vlákien pre lokalizovanú izoláciu a tepelnú ochranu.V okolí pecí a zariadení na tepelné spracovanie sú možné spôsoby použitia ploché tepelné tesnenia, olepovanie hrán na izolačných zostavách a ochranné obaly na blízkych vedeniach. Každé použitie si vyžaduje inú kontrolu upevnenia a prijatia.
Ten/Tá/ToTkaná páska z kremičitého BSTFLEXsortiment poskytuje textilnú zložku. Jeho výber pre konkrétny detail pece znamená kontrolu materiálu aj zostavenej inštalácie, a nie spoliehanie sa len na názov vlákna.
Tri miesta na vyhodnotenie tkanej silikónovej pásky
Kontaktné lišty dvierok pece
Ak výkres zariadenia vyžaduje ploché textilné tepelné tesnenie, možno ako kontaktný pásik zvážiť silikónovú pásku. Začnite s dosadacími plochami, dostupnou šírkou a medzerou pri zatvorených dverách. Zvolená hrúbka musí umožniť správne zatvorenie dverí a zároveň zabezpečiť požadovaný kontakt.
Skontrolujte vzorku v skutočnom upevňovacom zariadení. Hľadajte nerovnomerné stlačenie, ťahanie na strane pántov a odkryté hrany, ktoré sa môžu pri otváraní zaseknúť. Vyššia teplotná účinnosť neopraví zdeformované dvere alebo zle podopretý pás. Nevymieňajte tvarované alebo tlakovo odolné tesnenie za plochú pásku bez súhlasu konštruktéra zariadenia.
Okraje izolačných prikrývok a flexibilných bariér
Tkaná silikónová páska môže slúžiť ako viazací pás alebo lokálny výstužný pás vo vyrobených izolačných prikrývkach a závesoch. V tejto aplikácii patria medzi dôležité rozmery šírka konečného viazania, materiál obalený páskou a poloha pripevnenia.
Posúďte pásku, šijaciu niť, spojovacie prvky a priľahlý textil spoločne. Šev musí byť vhodný pre teplotu a manipuláciu s celou zostavou. Vhodná páska neznamená, že je prijateľná nevhodná niť alebo podkladový materiál. V prípade odnímateľných častí uveďte v kontrole vzorky aj zdvíhanie, skladanie a opätovné nasadenie.
Prípojky v blízkosti oblasti tepelného spracovania
Priemyselné káble, hadice a potrubia môžu vyžadovať lokálnu ochranu v blízkosti otvorov pecí alebo vyhrievaných zariadení. Kremičitá izolačná páska ponúka úzky formát obalenia pre tieto detaily, pod podmienkou potvrdenia tepelnej expozície a spôsobu upevnenia.
Zaznamenajte, či k expozícii dôjde počas bežnej prevádzky, otvárania dverí, nakladania alebo údržby. Identifikujte vlastný teplotný limit chráneného komponentu a akýkoľvek pohyb v obalenej časti. Skontrolujte jeho teplotu za reprezentatívnych prevádzkových podmienok; pridanie pásky nezvyšuje menovité hodnoty výrobcu hadice alebo kábla pod ňou.
Prečo je dôležitý tkaný okraj

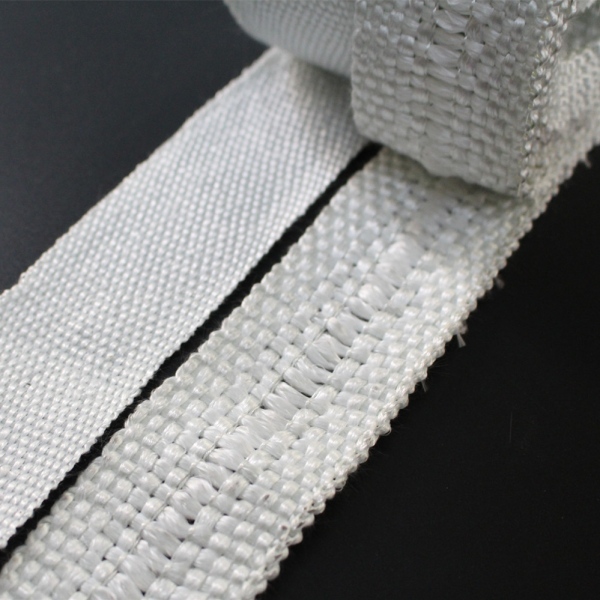

Konštrukcia okrajov je praktický rozdiel medzi úzkou tkanou páskou a pásikom vystrihnutým zo širšej látky. Tkané pozdĺžne okraje pomáhajú odolávať rozmotávaniu počas manipulácie. To je užitočné pri montáži dlhých kontaktných pásikov alebo pri podávaní spojovacieho materiálu počas montážnej operácie.
Odrezané konce si stále vyžadujú pozornosť a prerezanie tkaného bočného okraja mení jeho stav. Namiesto špecifikácie hotového komponentu ako úplne odolného voči strapkaniu skontrolujte navrhovaný spôsob strihania a upevnenia na vzorke. Konštrukcia okraja a lepiaca podložka sú samostatné možnosti: požiadavka na podložku neurčuje, či je textília tkaná na šírku alebo narezaná z látky.
Použite teplotu na páske, nielen nastavenú hodnotu pece
Nastavená hodnota ovládacieho panela opisuje riadený proces. Nestanovuje expozíciu na každom tesnení, vonkajšom kábli alebo hrane izolácie. Posúďte umiestnenie pásky vrátane kontaktu s horúcimi povrchmi, vystavenia žiareniu cez otvor a krátkodobých teplotných špičiek počas prevádzkového cyklu.
Hodnotenie materiálu a schválenie zariadenia sú odlišné.Zverejnený limit nepretržitej prevádzky pre tkanú silikónovú pásku BSTFLEX SIT je 982 °C (1 800 °F). Túto hodnotu porovnajte s aktuálnou špecifikáciou pre objednávanú konštrukciu. Nejde o schválenie pre každú pec prevádzkovanú pod touto požadovanou hodnotou, ani o teplotný rozsah pre lepidlo, šev alebo chránený komponent.
Ak je požiadavkou maximálna vonkajšia teplota alebo definovaná úroveň tepelných strát, vyhodnoťte kompletnú izolačnú zostavu. Hrúbka, geometria, vodivosť materiálu a okolité podmienky ovplyvňujú tento výsledok. Samotný limit prevádzky vlákien nedokáže určiť výkon izolácie.
Otestujte detail počas jeho pracovného cyklu
Pri novej aplikácii posudzujte viac než len vzhľad nepoužitej vzorky. Dohodnite sa s tímom obsluhujúcim zariadenie na skúšobných podmienkach a skontrolujte zostavený detail po reprezentatívnom ohreve, chladení a mechanickej prevádzke pomocou schválených kontrolných postupov.
V prípade kontaktného pásika na dverách skontrolujte konzistenciu kontaktu a či materiál drží na mieste. V prípade spojovania hrán skontrolujte šitie a uzavretú hranu. V prípade chránenej línie skontrolujte pokrytie, stabilitu upevnenia a teplotu komponentu. Zaznamenajte zmeny rozmerov a viditeľné opotrebenie, aby ďalšie rozhodnutie bolo založené na inštalácii, nielen na fotografii z rolky.
Uistite sa, že kritériá prijatia sú špecifické. Zachovaný tepelný pásik nie je automaticky plynotesným uzáverom a vizuálne neporušený obal nie je dôkazom, že podkladový kábel zostal v rámci svojho teplotného limitu. Pred schválením opakovanej dodávky sa dohodnite, čo sa musí merať.
Vytvorte kresbu, ktorá popíše všetky detaily pásky.
V prípade dverovej lišty uveďte kontaktnú šírku, hrúbku v nestlačenom stave, požadovanú hrúbku pri inštalácii a spôsob uchytenia. V prípade plošného viazania uveďte hotovú okrajovú časť a usporiadanie švov. V prípade ochrany línií identifikujte komponent, dĺžku expozície a dostupnú vôľu. Tieto údaje poskytnú dodávateľovi užitočnejšie informácie ako samotná požiadavka na „vysokoteplotnú silikónovú pásku“.
Uveďte normálne a maximálne teploty na navrhovanom mieste, trvanie expozície, procesnú atmosféru a očakávanú manipuláciu. Ak je dôležitá rozmerová stabilita alebo konkrétna testovacia metóda, uveďte v dopyte požiadavku na prijatie. Uveďte množstvo a požadovanú dĺžku kotúča alebo rezu spolu s revíziou výkresu alebo schválenou vzorkou pre opakované objednávky.
Dodávka silikónovej pásky pre projekty priemyselných zariadení
BSTFLEX ponúkatkaná silikónová páska v štandardných a požadovaných rozmerochPošlite podrobnosti o zariadení, prevádzkové podmienky a množstvo, aby bolo možné spoločne posúdiť navrhovaný materiál a formát dodávky. Do dopytu uveďte všetky požiadavky na podklad, balenie alebo vzorky.
Pre iný materiál alebo konštrukciu si prečítajtesortiment priemyselných vysokoteplotných pásokPre definovaný detail pece alebo zariadenia na tepelné spracovanie, Vyžiadajte si cenovú ponuku na silikónovú pásku od spoločnosti BSTFLEX .
