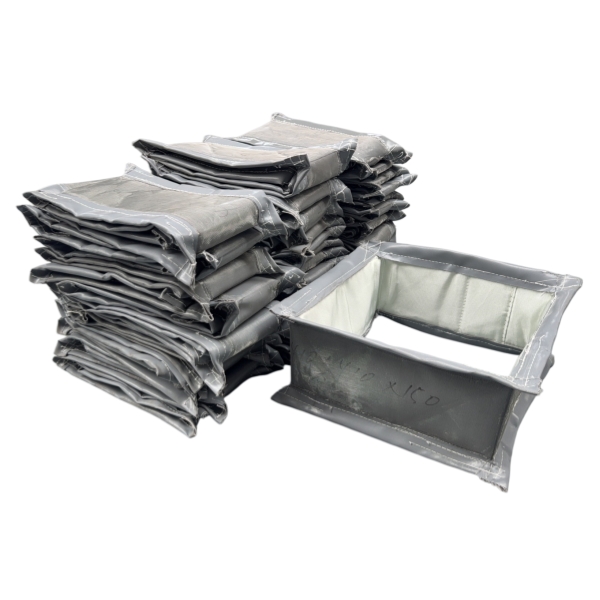

Náhradné textilné dilatačné spoje: ako zmerať a špecifikovať existujúci spoj

Náhradné textilné kompenzátory musia zodpovedať existujúcemu pripojeniu aj aktuálnym prevádzkovým požiadavkám.Ak chcete špecifikovať jeden, určite rozsah výmeny, zmerajte geometriu upevnenia v zdokumentovanom stave zariadenia a poskytnite údaje o teplote, tlaku, zložení plynu a pohybe. Rozmery opotrebovaného textilného pásu sú užitočným dôkazom, ale automaticky to nie sú správne výrobné rozmery pre jeho náhradu.

BSTFLEX podporuje projekty výmeny pomocou vlastných nekovových textilných kompenzátorov pre priemyselné potrubia, systémy spalín, výfukové systémy a systémy horúceho vzduchu. Táto príručka vysvetľuje, ako pripraviť informácie z prieskumu potrebné na technické posúdenie a cenovú ponuku.

Definujte, čo sa vymieňa

Pred meraním sa dohodnite na rozsahu dodávky. Žiadosť o „náhradný kompenzátor“ môže opisovať niekoľko rôznych balíkov.

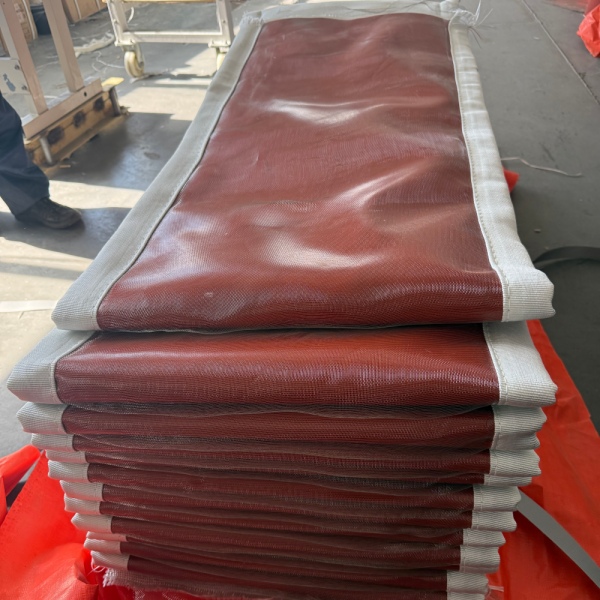

Iba flexibilný pás

Existujúce rámy a upevňovacie prvky majú zostať zachované. Prieskum musí stanoviť ich rozmery a stav, spolu s požadovanou konštrukciou pásu a usporiadaním uzáveru.

Flexibilný pás s vnútornými komponentmi

Rozsah zahŕňa aj položky, ako sú izolačné vankúše, bariéry proti hromadeniu nečistôt alebo tesniace príslušenstvo. Identifikujte každý komponent samostatne namiesto predpokladu, že je súčasťou vonkajšieho pásu.

Kompletná zostava kompenzátora

Rámy, flexibilné prvky, vložky a upevňovacie komponenty sa posudzujú ako zostava. Zmerajte rozhrania k zachovanému potrubiu a potvrďte, ktoré zváracie alebo skrutkové spoje budú narušené.

Požiadajte v cenovej ponuke o identifikáciu zahrnutých dielov, vylúčených dielov a položiek navrhnutých na opätovné použitie. Predídete tak tomu, že dostanete správne vyrobený pás, pričom počas odstávky zistíte, že poškodený hardvér tiež potrebuje výmenu.

Stanovte bezpečný referenčný bod merania

Začnite so štítkom zariadenia, pôvodným výkresom, predchádzajúcou špecifikáciou nákupu a akýmikoľvek záznamami o úpravách. Každému spoju dajte samostatné identifikačné číslo, aj keď sa niekoľko jednotiek zdá byť identických.

Zaznamenajte stav zariadenia počas prieskumu: odstávka za studena, zvyškové teplo, dočasné podopretie alebo iný zdokumentovaný stav. Meranie vykonané počas odstávky samo osebe nestanovuje špecifikovanú polohu inštalácie za studena.

Označte prúdový a odtokový koniec, smer prúdenia, hornú polohu a smer pohľadu použitý na náčrte. Napríklad definujte ľavú a pravú stranu pri pohľade po prúde. Pre merania a fotografie použite rovnakú orientáciu.

Uchovávajte zistené rozmery oddelene od schválených inštalačných rozmerov. Rozdiely vyžadujú posúdenie; nemali by sa ticho opravovať v objednávke.

Zaznamenajte rozmery, ktoré určujú montáž

Najdôležitejší rozdiel je medzi geometriou inštalovanej zostavy a vyvinutými rozmermi flexibilného materiálu. Vzdialenosť medzi čelami, dĺžka neupnutej tkaniny a celková šírka pásu opisujú rôzne vlastnosti.

Výrobca náhradného dielu by mal určiť rozmery hotového pásu zo schválenej geometrie, požiadaviek na upnutie, pohybu a konštrukcie. Nepoužívajte univerzálne pravidlo, ako napríklad „inštalovaná medzera plus 100 mm“.

Obdĺžnikové spoje: Zamerajte oba konce

Pri každom pripojení zaznamenajte hornú a dolnú šírku, ľavú a pravú výšku a obe uhlopriečky, kde sú prístupné. Identifikujte, či sa namerané hodnoty vzťahujú na otvor, montážny povrch alebo vzor skrutiek. Zaznamenajte polomery rohov alebo iné detaily rohov namiesto kreslenia každého rohu ako ostrého pravého uhla.

Zmerajte vzdialenosť pripojenia na niekoľkých označených miestach po obvode. Ponechajte si jednotlivé namerané hodnoty, aby recenzent mohol identifikovať možné nerovnobežné plochy, skreslenie alebo nekonzistentné referencie merania.

Ďalšie úvahy o geometrii nájdete vRectangular Fabric Expansion Joints for Industrial Ductwork.

Kruhové spoje: Identifikujte priemer a časovanie

Uveďte, či je každý priemer vnútorným priemerom potrubia, montážnym priemerom, vonkajším priemerom príruby alebo priemerom rozstupovej kružnice skrutiek. Pri kontrole existujúceho otvoru na kruhovitosť merajte vo viacerých smeroch.

Zaznamenajte počet otvorov a uhlovú polohu vzoru vzhľadom na dohodnutú referenciu, ako je napríklad horná časť potrubia. Zhodná rozstupová kružnica skrutiek nezaručuje, že dva vzory majú zhodnú orientáciu.

Vzory skrutiek: Použite definovanú základňu

Zmerajte umiestnenie otvorov od jasne označenej referencie. Na obdĺžnikových prírubách zahrňte odsadenie prvého otvoru, usporiadanie rohov a akékoľvek zmeny v rozstupe. Všimnite si drážky, zväčšené otvory a predchádzajúce opravy.

Zaznamenajte oba konce nezávisle. Potvrďte, či bude náhradný pás dodaný vopred predierovaný alebo či je pre zvolenú konštrukciu vyžadovaný schválený postup dierovania na mieste.

Oddeľte studené odsadenie od pracovného pohybu

Náhradný tkaninový kompenzátor musí vyhovovať špecifikovanému prevádzkovému pohybu od dohodnutej inštalačnej referencie. Bočné odsadenie viditeľné počas odstávky nie je automaticky požadovaným menovitým bočným pohybom.

Požiadajte závodného inžiniera, aby rozlíšil úmyselné studené prednastavenie od neúmyselného nesúososti. Nenúťte zámerne prednastavené pripojenie do vizuálne vycentrovanej polohy a nepredpokladajte, že neočakávané odsadenie možno absorbovať bez ovplyvnenia konštrukcie.

Uveďte axiálne stlačenie a roztiahnutie oddelene, spolu s horizontálnym a vertikálnym bočným pohybom a uhlovým pohybom okolo identifikovaných osí. Uveďte, ktoré pohyby sa vyskytujú súčasne. Nahláste akúkoľvek známu torziu, amplitúdu vibrácií, frekvenciu alebo pulzáciu tlaku na samostatné posúdenie.

Ak údaje o pohybe nie sú k dispozícii, označte ich ako neznáme. Uvoľnenosť, záhyby alebo zjavné natiahnutie existujúceho pásu nemôžu stanoviť jeho zostávajúcu rezervu pohybu.

Skontrolujte komponenty, ktoré zostanú

Výmena iba pásu závisí od vhodných zachovaných kovových častí. Počas autorizovanej kontroly pri odstávke zaznamenajte koróziu, zdeformované rámy, poškodené zvary, nerovnomerné tesniace plochy a ostré hrany. Skontrolujte, či upínacie lišty a spojovacie prvky nie sú poškodené, namiesto toho, aby ste predpokladali, že ich možno znova použiť.

Odfoťte vložky, ich upevňovacie body, presah a dostupnú vôľu. Inžinierske posúdenie musí zohľadniť vôľu počas celého špecifikovaného pohybu, nielen v polohe videnej počas prieskumu. Stopy po kontakte môžu pomôcť identifikovať miesta, ktoré vyžadujú podrobnejšie vyšetrenie.

Zaznamenajte stav a upevnenie izolačných vankúšov a bariér proti hromadeniu. Odfoťte posunutú izoláciu, usadeniny a odkryté oblasti pred schváleným čistením. Neodstraňujte vnútorný komponent z rozsahu výmeny len preto, že je ťažké ho identifikovať.

Tiež zdokumentujte vonkajšiu izoláciu alebo kryty proti poveternostným vplyvom okolo spoja. Zmeny v tepelnom usporiadaní by sa mali konzultovať s dodávateľom náhradných dielov, namiesto toho, aby sa s nimi zaobchádzalo ako s kozmetickou voľbou údržby.

Použite starý pás ako dôkaz, nie ako jedinú špecifikáciu

Starý pás môže pomôcť identifikovať stopy po upevnení, detaily uzáveru a predchádzajúcu konštrukciu. Avšak deformácia, poškodené okraje alebo znehodnotenie môžu spôsobiť, že jeho rozmery budú nespoľahlivé ako výrobná šablóna.

Zaznamenajte jeho namerané rozmery ako „odstránený komponent, v nájdenom stave“. Neťahajte poškodený pás silou len preto, aby ste vytvorili vhodnú šírku alebo dĺžku. Ak sa vyžaduje vzorka, oznámte kontamináciu procesom a pred odoslaním sa dohodnite na bezpečnej príprave a preprave.

Uveďte dátum inštalácie, približnú dobu prevádzky, dôvod výmeny a akékoľvek nedávne zmeny v procese. Priložte fotografie zobrazujúce celý spoj, jeho štítok, upevňovacie prvky, uzáver a každú poškodenú oblasť s mierkou, ak je to bezpečné.

Opíšte pozorovania bez predpokladania diagnózy. „Trhlina vedľa prúdovej svorky“ je užitočnejšia ako „tkanina príliš slabá“. Fotografia zmeny farby nedokazuje, že zlyhanie spôsobila teplota.

Mali by sa deklarovať zmeny v palive, chémii plynu, vlhkosti, zaťažení prachom, teplote alebo prevádzke ventilátora. Náhrada, ktorá zodpovedá predchádzajúcim rozmerom, môže stále vyžadovať iný materiál alebo ochranné usporiadanie.

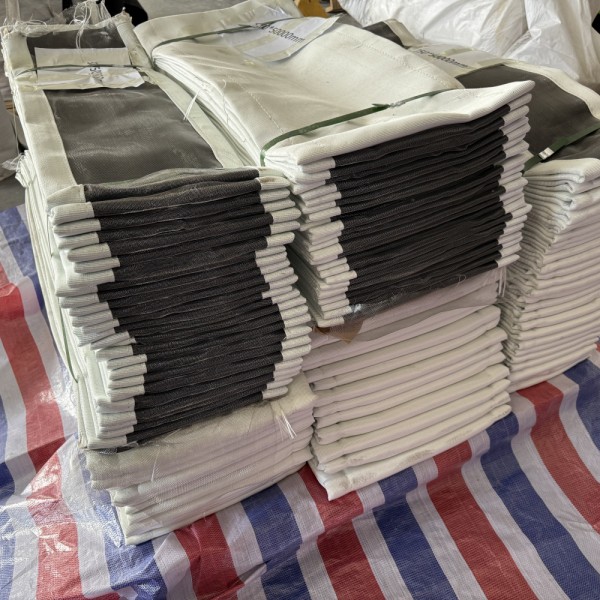

Vyberte formu dodania pred objednaním

Pružný prvok s uzavretou slučkou

Potvrďte, že existuje praktická cesta inštalácie okolo existujúceho zariadenia. Továrensky uzavretý prvok nie je automaticky inštalovateľný tam, kde oba konce potrubia zostávajú pevné.

Otvorený pás pre uzavretie na mieste

Potvrďte, že zvolená konštrukcia umožňuje spoj na mieste. Dohodnite sa s výrobcom na mieste uzáveru, prístupe, metóde, materiáloch a požiadavkách na personál. Podrobnosti o spájaní sú špecifické pre danú konštrukciu.

Kompletná alebo sekciová montáž

Skontrolujte prístupové otvory, obmedzenia zdvíhania, maximálne prepravné rozmery a navrhovaný postup inštalácie. Uveďte, aké montážne práce sa očakávajú v továrni a ktoré sú pridelené dodávateľovi na mieste.

Pre každú formu dodania sa dohodnite na príprave otvorov, tesneniach alebo tesniacom príslušenstve, identifikácii komponentov a pokynoch na inštaláciu. Neexistuje žiadne univerzálne prekrytie spoja, krútiaci moment skrutiek ani metóda vŕtania na mieste vhodná pre každý textilný dilatačný spoj.

RFQ pre náhradu, ktorú môžete skopírovať

Použite jeden záznam na štítok zariadenia. Priložte kótovanú skicu a pôvodný výkres, ak sú k dispozícii. K chýbajúcim informáciám napíšte „neznáme“ namiesto zadávania nuly alebo predpokladu, že predchádzajúci materiál zostáva vhodný.

Schváľte výkres pred výrobou

Prieskum opisuje, čo existuje. Schválený výkres náhrady definuje, čo sa bude vyrábať a podmienky, ktorým musí vyhovovať.

Vyriešte akékoľvek rozdiely medzi pôvodným výkresom a meraniami v teréne. Potvrďte rozmery pripojenia, geometriu hotového pružného prvku, prípravu otvorov, polohu uzáveru, konštrukciu materiálu, referenciu pohybu a rozsah dodávky. Pred uvoľnením výroby sa dohodnite na toleranciách a akýchkoľvek rozmeroch závislých od miesta.

Po prijatí skontrolujte identifikáciu a dodané komponenty podľa schválených dokumentov pred začiatkom odstávky. Inštalácia by mala nasledovať pokyny špecifické pre spoj, vrátane požiadaviek na upínanie, tesnenie, izoláciu a vôľu.

Otázky, ktoré bežne zdržiavajú objednávky na výmenu

Dá sa náhrada vyhodnotiť bez pôvodného výkresu?

Áno. Kótovaný prieskum, fotografie a prevádzkové informácie môžu podporiť počiatočné preskúmanie. Chýbajúce informácie o pohybe alebo materiáli môžu stále vyžadovať technické potvrdenie pred výrobou.

Dá sa vymeniť iba látkový pás?

Potenciálne áno, za predpokladu, že zachované rámy, upevňovacie komponenty a vnútorná ochrana zostanú vhodné. Kontrola a dohodnutý rozsah určia, či je výmena iba pásu vhodná.

Vyrieši širší pás opakované trhanie?

Nie nevyhnutne. Viac materiálu neurčí príčinu trhania ani neoverí vôľu. Pred zmenou rozmerov pásu skontrolujte geometriu upevnenia, pohyb, teplotu a dôkazy o kontakte.

Pošlite BSTFLEX podrobnosti o vašom náhradnom spoji

BSTFLEX vyrába nekovové látkové kompenzátory v okrúhlych, obdĺžnikových a zákazkových konfiguráciách. Požiadavky na výmenu možno vyhodnotiť z dostupných výkresov, rozmerových záznamov a prevádzkových podmienok.

Pošlite štítok spoja, náčrt prieskumu, fotografie, požadovaný rozsah dodávky a požadovaný dátum dodania. Zahrňte údaje o teplote, tlaku, zložení plynu a pohybe, aby cenová ponuka riešila aplikáciu, nielen samotné rozmery.
