Látkové dilatačné škáry pre cementárne a potrubia pecí

Tkaninové dilatačné škáry pre cementárnesú flexibilné spoje používané v priemyselných plynových potrubiach na prispôsobenie sa špecifikovanému tepelnému pohybu a posunutiu zariadenia. V potrubiach súvisiacich s pecami, výfukových plynoch predhrievačov a okruhoch chladiča slinku musí ich konštrukcia zohľadňovať podmienky na individuálnom spoji – nielen najvyššiu teplotu spojenú s výrobnou linkou.

Tepelne odolný remeň môže byť stále poškodený abrazívnym prúdením, zachyteným prachom alebo kontaktom s vložkou. Náhrada, ktorá pasuje na existujúce príruby, môže byť stále nevhodná, ak je jej tolerancia pohybu alebo prevádzková špecifikácia neúplná.

BSTFLEX vyrábadilatačné škáry z nekovových tkanín na mierupre priemyselné potrubia horúceho vzduchu, odsávania a spalín. Pri cementárskych projektoch je východiskovým bodom umiestnenie zariadenia, procesné podmienky a požadovaný pohyb v každom spoji.

Rozsah pôsobnosti:Tento článok sa týka flexibilných spojení medzi stacionárnymi časťami potrubí a zariadením. Nešpecifikuje rotujúce vstupné alebo výstupné tesnenia rotačnej pece ani dilatačné medzery v žiaruvzdorných výmurovkách.

Jedna cementáreň, niekoľko rôznych úloh v oblasti potrubia

„Dilatačná škára cementovej pece“ nie je úplný popis služby. Na výkrese zariadenia identifikujte pripojenie potrubia a uveďte, čo ním prechádza. Pripojenie výfuku predhrievača a pripojenie rekuperácie tepla chladiča by mali mať samostatné špecifikácie, aj keď sú ich rozmery podobné.

Oder prachu a hromadenie prachu sú rôzne problémy

V prevádzke s plynom zaťaženým časticami môže vnútorná prietoková vložka chrániť flexibilný pás pred priamym vystavením plynu a časticiam. Akumulačná bariéra slúži na iný účel: obmedzuje hromadenie častíc v dutine spoja. Bariéra nenahrádza vložku a ani jedna z jej zložiek nenahrádza prvok tesniaci plyn.

Toto rozlíšenie je dôležité pri posudzovaní poškodeného spoja. Povrchové opotrebenie naznačuje iné vyšetrenie ako dutina vyplnená materiálom. Samotné určenie ťažšej tkaniny môže ponechať pôvodnú dráhu expozície nezmenenú.

V prípade prašného spojenia požiadajte projektanta o vysvetlenie, ako sa zostava vysporiada s priamym prúdením, vstupom pevných látok do dutiny a priestorom potrebným na pohyb. Identifikujte orientáciu inštalácie a smer prúdenia. Nepridávajte voľné tesnenie ani neutesňujte zdanlivú medzeru bez schválenia; improvizovaná zmena by mohla narušiť zamýšľaný pohyb.

Zmeny negatívneho tlaku Ako vyzerá únik

Tlak pôsobí na ohybný prvok. Keď je potrubie v prevádzke pod okolitým tlakom, vonkajší vzduch môže vnikať cez netesnosť, a nie procesný plyn unikajúci von. V dôsledku toho absencia viditeľného prachového oblaku nedokazuje, že spoj je utesnený.

Negatívny tlak môže tiež vtiahnuť remeň dovnútra. Pri preskúmaní návrhu by sa mala zohľadniť jeho poloha vzhľadom na vložky a iné vnútorné komponenty vrátane vplyvu súčasného pohybu potrubia. Spojenie, ktoré v vypnutej polohe vyzerá voľne, nemusí mať v prevádzke rovnakú vôľu.

Uveďte znamienko, jednotky, normálnu hodnotu a konštrukčné limity tlaku. Uveďte známe kolísanie tlaku v blízkosti ventilátorov alebo tlmičov. Popíšte pozorované chvenie, namiesto toho, aby ste predpokladali, že každý pohyblivý pás sa správa normálne.

Zníženie prieniku vzduchu môže byť cieľom údržby, ale akékoľvek deklarované zlepšenie energie ventilátora alebo účinnosti procesu by malo byť založené na meraniach v závode. Samotná výmena tkaniny nezaručuje úsporu.

Oddelenie procesnej teploty od teploty materiálu

Prúd plynu, izolácia a vonkajšia tesniaca membrána nemusia nevyhnutne fungovať pri rovnakej teplote. Avysokoteplotný tkaninový dilatačný spojmôže použiť tepelný obal na ochranu materiálov, ktoré poskytujú flexibilitu a plynotesnosť.

Výber materiálu by mal každému komponentu priradiť určitú funkciu. Sklolaminát môže poskytnúť výstuž; silikónom potiahnuté tkaniny alebo konštrukcie na báze PTFE môžu slúžiť ako flexibilné kryty alebo tesniace vrstvy; kremičité textílie a vhodná izolácia môžu poskytnúť dodatočnú tepelnú ochranu v prípade potreby. Ich vhodnosť závisí od skutočného vystavenia a celkovej konštrukcie.

Neexistuje univerzálna „textília cementárne“, ktorá by súčasne riešila teplotu, chemické zloženie, oder a pohyb. Výber náteru musí zohľadňovať procesné médium a akúkoľvek vlhkosť alebo kondenzát, nielen publikovanú hodnotu tepelnej odolnosti.

Pre tepelné posúdenie uveďte normálnu teplotu, maximálnu teplotu a trvanie výkyvu, podmienky spustenia a vypnutia a existujúce usporiadanie izolácie potrubia. Nezakrývajte dilatačný spoj dodatočnou vonkajšou izoláciou, pokiaľ to schválený návrh neumožňuje. Zmena odvodu tepla môže zmeniť teplotu flexibilného prvku.

Skontrolujte kĺb v jeho pohyblivých polohách

Dilatačné škáry z tkaniny dokážu prispôsobiť pohyb vo viacerých smeroch, ak sú navrhnuté pre špecifikovanú kombináciu. Návrh by mal identifikovať axiálne stlačenie, axiálne predĺženie, bočný pohyb v oboch priečnych smeroch a uhlové posunutie. Uveďte, ktoré pohyby sa vyskytujú spoločne.

Oddeľte polohu za studena od prevádzkového posunutia. Trvalé odsadenie, zámerná prednastavená hodnota a cyklický pohyb nie sú zameniteľné položky vo výkrese.

V prípade obdĺžnikových potrubí si vyžiadajte podrobnosti o rohoch a kontrolu celého obvodu. Samotné rozmery otvoru nedefinujú pás, geometriu upnutia ani dostupnú vôľu vložky. Náš sprievodcaobdĺžnikové tkaninové dilatačné škáry pre priemyselné potrubiapokrýva tieto rozmerové úvahy.

Technik zariadenia by mal tiež potvrdiť, že usporiadanie pripojenia a okolité podpery sú vhodné. Špecifikácia dilatačných škár sa nesmie spoliehať na flexibilitu tkaniny pri kompenzácii neidentifikovaného štrukturálneho pohybu.

Pred zmenou špecifikácie si prečítajte vzorec poškodenia

Zistenia z kontroly použite na formulovanie otázok, nie na okamžitú diagnózu. Nižšie uvedené príklady slúžia skôr ako podnety na vyšetrovanie, nie ako dôkaz konkrétneho mechanizmu poruchy.

Zaznamenajte si, kedy sa poškodenie prvýkrát objavilo a čo sa predtým zmenilo. Zmenený prevádzkový stav by sa mal explicitne skontrolovať, a nie skrývať v opakovanej objednávke pre predchádzajúce číslo dielu.

Považujte výmenu po vypnutí za definovaný pracovný balík

Pred plánovanou odstávkou rozdeľte rozsah dodávky na flexibilný prvok, vnútornú ochranu a kovovú konštrukciu. Uveďte, či objednávka zahŕňa iba náhradný remeň, remeň s izoláciou alebo komponentmi na reguláciu akumulácie alebo kompletnú zostavu.

Pred výberom spôsobu dodania si overte prístup. Uzavretý pás, otvorený pás vyžadujúci schválené uzavretie staveniska a sekčná montáž majú odlišné požiadavky na inštaláciu. Pred dodaním sa dohodnite na pokynoch na spájanie, príslušenstve, príprave otvorov a zodpovednosti za prácu na stavenisku.

V prípade existujúcich spojov odlíšte namerané montážne vzdialenosti od konečných rozmerov náhradného remeňa. Použite schválený výkres a záznam o prieskume – nielen rozmery opotrebovaného komponentu. Pozriako zmerať a špecifikovať náhradnú dilatačnú škáru tkaninypre podrobný postup prieskumu.

Bezpečnosť pri kontrole:Praktická kontrola alebo demontáž vyžaduje autorizované vypnutie, izoláciu, bezpečné teploty, uvoľnenie tlaku a vhodný prístup. V prípade potreby dodržujte povolenie na stavenisku a postupy pre stiesnené priestory. Neuvoľňujte spojenie živého potrubia ani nerušte usadeniny bez schváleného pracovného plánu.

Po prijatí skontrolujte dodaný rozsah a identifikáciu so schválenými dokumentmi. Pred začatím odstávky vyriešte chýbajúce komponenty alebo nejasné pokyny na inštaláciu.

Čo poslať s výzvou na ponuku dilatačných škár pre cementáreň

Užitočné dopytovanie prepojí štítok zariadenia s jeho prevádzkovými podmienkami a výkresom. Pripravte jeden záznam pre každý spoj, namiesto zlúčenia rôznych úloh pod jednu všeobecnú špecifikáciu.

Poloha a médium.Identifikujte potrubie, predhrievač, chladič, pripojenie na spätné získavanie tepla, zberač prachu alebo ventilátor súvisiace s pecou. Uveďte zloženie plynu, vlhkosť, informácie o časticiach, smer prúdenia a dostupné údaje o rýchlosti.

Prevádzková obálka.Uveďte normálne a návrhové teploty, výkyvy s trvaním, kladný alebo záporný tlak, známe výkyvy a prevádzkové režimy relevantné pre spoj.

Geometria a pohyb.Priložte výkres pripojenia, montážnu referenciu, podrobnosti o prírube, usporiadanie vložky, prípadne prednastavenie za studena a samostatne uvedené požiadavky na pohyb. Jasne označte nevyriešené rozmery a neznáme hodnoty.

Rozsah dodávok a výpadkov.Uveďte množstvo, komponenty navrhované na opätovné použitie, požadovaný spôsob dodania, obmedzenia prístupu, požadovaný dátum dodania a plánované obdobie odstavenia. Priložte fotografie a históriu servisu pre náhradné diely.

Vyžiadajte si cenovú ponuku, ktorá identifikuje navrhovanú konštrukciu, zahrnuté komponenty, predpoklady a informácie, ktoré sú ešte potrebné na schválenie. Nižšia cena nie je porovnateľná, ak sa požiadavky na obloženie, izoláciu alebo uzavretie staveniska líšia.

Tkaninové dilatačné škáry na mieru pre cementové potrubia

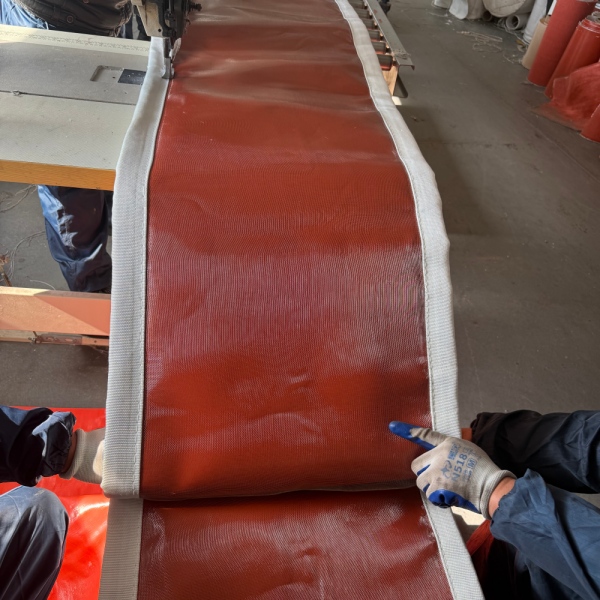

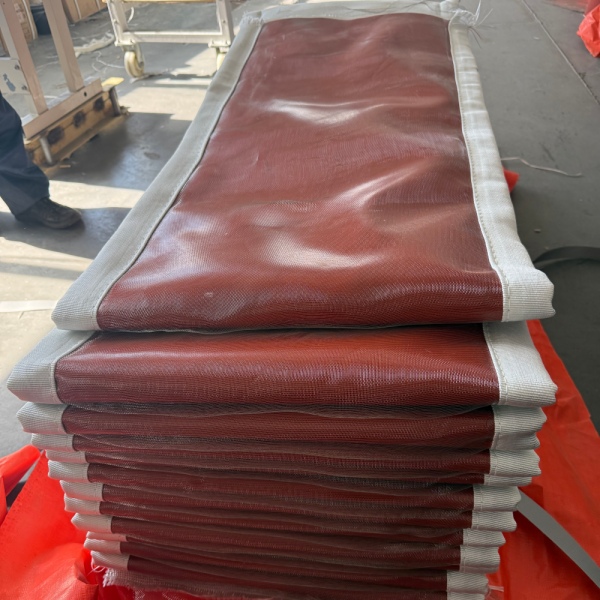

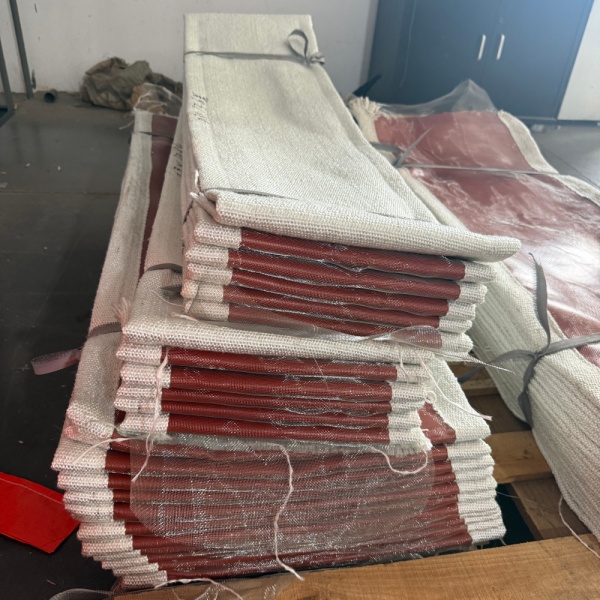

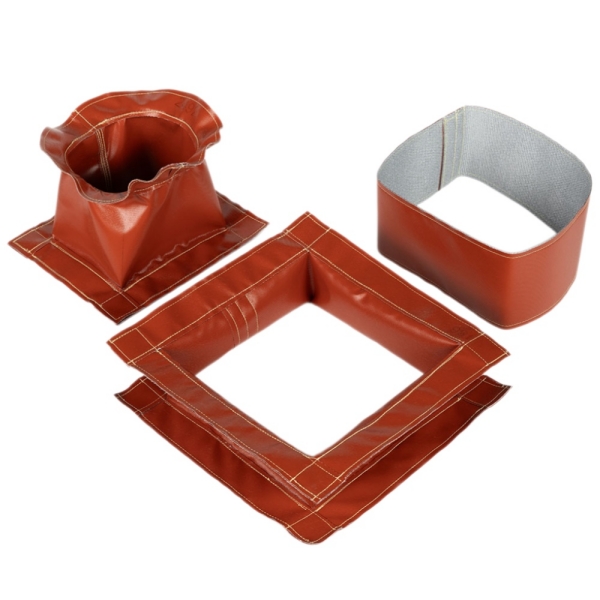

BSTFLEX ponúka okrúhle, obdĺžnikové a zákazkovénekovové tkaninové dilatačné škárypre priemyselné potrubné systémy. Flexibilné pásy a aplikačne špecifické zostavy je možné vyhodnotiť na základe výkresov zákazníka, rozmerov a prevádzkových podmienok.

V prípade projektu cementárne pošlite údaje o umiestnení pripojenia a procesných údajoch spoločne. Odťahová služba predhrievača, pripojenie chladiča slinku a vstup ventilátora by sa nemali považovať za zameniteľné len preto, že všetky tri patria do tej istej výrobnej linky.

Cieľom nákupu je spoj, ktorý pasuje na schválené pripojenie, prispôsobuje sa jeho pohybu a je chránený pred skutočným vystavením procesu – nielen remeň s označením pre vyššiu teplotu.
