Vysokoteplotné zváracie deky: Teplotné hodnotenia a výber materiálu

A vysokoteplotná zváracia deka by sa nemala vyberať len na základe jedného čísla maximálnej teploty.

Dve deky môžu byť obe opísané ako vhodné na vysokoteplotnú prevádzku, pričom sa správajú veľmi odlišne pri zváračských iskrách, roztavenom rozstreku, sálavom teple alebo dlhodobom kontakte s horúcim komponentom. Základné vlákno, povrchová úprava, hmotnosť tkaniny, hrúbka, orientácia deky a trvanie expozície, to všetko ovplyvňuje skutočný výkon.

Pre priemyselných nákupcov nie je užitočnejšou otázkou jednoducho „Akú teplotu táto zváracia deka vydrží?“ Je to:

Aký teplotný limit platí pre túto kompletnú konštrukciu deky za mojich skutočných prevádzkových podmienok?

BSTFLEX vyrába priemyselné zváracie deky a zváracie protipožiarne deky s použitím sklenených vlákien, oxidu kremičitého, tkanín potiahnutých silikónom, aluminizovaných tkanín a uhlíkovej plsti pre rôzne prostredia zvárania, rezania, brúsenia a prác za tepla.

Čo znamená teplotný limit zváracej deky?

Teplotné špecifikácie pre zváracie deky môžu opisovať niekoľko rôznych podmienok. Tieto hodnoty by sa nemali považovať za zameniteľné.

Teplota pri nepretržitej prevádzke

Teplota pri nepretržitej prevádzke sa vzťahuje na teplotný rozsah, v ktorom má materiál fungovať počas dlhšieho obdobia za stanovených podmienok.

Toto je zvyčajne najužitočnejší východiskový bod, keď deka zostáva v blízkosti zdroja tepla dlhší čas.

Krátkodobá alebo prerušovaná teplota

Krátkodobá teplota sa vzťahuje na dočasné vystavenie vyššej teplote počas obmedzeného obdobia.

Zváracie iskry a momentálny kontakt s horúcimi časticami môžu vytvárať krátke, lokalizované tepelné špičky, ktoré sú veľmi odlišné od nepretržitého vystavenia teplu.

Teplota topenia alebo mäknutia

Bod topenia vlákna by sa nemal interpretovať ako bežná pracovná teplota hotovej zváracej deky.

Materiál môže stratiť pevnosť, povrchové úpravy sa môžu znehodnotiť a povrchové vlastnosti sa môžu zhoršiť dávno predtým, ako základné vlákno dosiahne bod topenia.

Pre nákupné a inžinierske rozhodnutia je špecifikovaná prevádzková teplota hotovej deky relevantnejšia ako teoretický bod topenia vlákna.

Prečo môže byť samotná maximálna teplota zavádzajúca

Zvážte dve aplikácie, ktoré obe zahŕňajú zdroj tepla blízko 800 °C.

V prvej aplikácii visí deka vertikálne niekoľko stôp od prevádzky a zachytáva občasné iskry.

V druhej aplikácii leží deka horizontálne pod procesom rezania a na povrchu zostáva horúca troska.

Špičková teplota sa môže zdať podobná, ale tepelné zaťaženie deky je úplne odlišné.

Dôležité premenné zahŕňajú:

• Čas expozície
• Vzdialenosť od zdroja tepla
• Priamy kontakt alebo nepriama expozícia
• Intenzita sálavého tepla
• Veľkosť a množstvo roztavených častíc
• Horizontálne alebo vertikálne umiestnenie
• Prúdenie vzduchu
• Hmotnosť a hrúbka tkaniny
• Typ povrchovej úpravy
• Frekvencia opätovného použitia

Preto by spoľahlivá špecifikácia zváracej deky mala opisovať prevádzkové podmienky namiesto toho, aby sa spoliehala len na najvyššie číslo teploty uvedené v katalógu.

Materiály vysokoteplotných zváracích diek

Rôzne materiály zváracích diek zaujímajú rôzne pozície v systéme tepelnej ochrany.

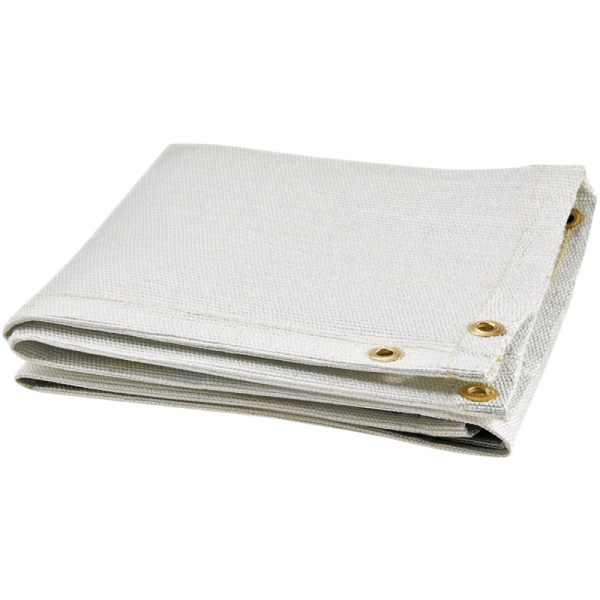

Výber teploty zváracej deky zo sklolaminátu

Sklolaminát sa široko používa na všeobecnú ochranu pri zváraní, pretože poskytuje praktickú rovnováhu tepelnej odolnosti, flexibility a nákladov.

Bežne sa vyberá pre:

• Zváranie MIG a TIG
• Všeobecná výroba
• Brúsenie
• Údržbárske práce
• Dočasná ochrana zariadení
• Vertikálne bariéry proti iskrám

Nie všetky sklolaminátové zváracie deky však majú rovnakú pracovnú teplotu.

Hmotnosť tkaniny, konštrukcia priadze, povrchová úprava a povlak ovplyvňujú výkon.

Keď sa sklolaminátová deka bude používať v blízkosti ťažkého rezania, silnej roztavenej trosky alebo dlhotrvajúceho vysokého tepla, kupujúci by mal zvážiť, či by konštrukcia s vysokým obsahom oxidu kremičitého neposkytla vhodnejšiu tepelnú rezervu.

Zváracie deky z oxidu kremičitého pre vystavenie vyšším teplotám

Tkanina s vysokým obsahom oxidu kremičitého sa bežne vyberá, keď aplikácia prekračuje praktický rozsah štandardného sklolaminátu alebo keď sa vyžaduje väčšia rezerva proti silnému tepelnému zaťaženiu.

BSTFLEX Zváracie deky z tkaniny s oxidom kremičitým sú vyrobené z textilného oxidu kremičitého a sú dostupné v rôznych hmotnostiach tkanín a hotových konštrukciách.

Typické aplikácie zahŕňajú:

• Ťažké zváranie
• Plazmové rezanie
• Rezanie kyslíkovo-palivovým plameňom
• Údržba zlievarní
• Stavba lodí
• Práce počas priemyselných odstávok
• Vysokoteplotné spracovanie kovov

Pre tieto aplikácie sa často vyberá oxid kremičitý, pretože tkanina si dokáže zachovať užitočné textilné vlastnosti pri teplotách, pri ktorých sa bežné sklolaminát stáva menej vhodným.

Nepretržitá teplota verzus krátkodobé vystavenie

Jednou z najdôležitejších chýb v špecifikáciách je použitie hodnoty krátkodobej teploty, akoby išlo o nepretržitú pracovnú teplotu.

Zváracia deka môže prežiť krátke vystavenie vysokoteplotnej iskre alebo častici bez toho, aby bola vhodná na nepretržitý priamy kontakt pri tej istej teplote.

Napríklad niekoľko sekúnd lokalizovaného vystavenia počas rezania je niečo iné ako obalenie deky priamo okolo komponentu, ktorý zostáva horúci niekoľko hodín.

Pri žiadosti o cenovú ponuku by kupujúci mali rozlišovať medzi:

• Bežnou prevádzkovou teplotou
• Maximálnou očakávanou teplotou
• Trvaním maximálneho vystavenia
• Frekvenciou vysokoteplotných udalostí
• Priamym kontaktom alebo vystavením bez kontaktu

Povrchová úprava môže obmedziť teplotu skôr ako základná tkanina

Tento problém je obzvlášť dôležitý pri potiahnutých zváracích dekách.

Sklolaminátová deka potiahnutá silikónom obsahuje dva rôzne materiálové systémy:

• Vysokoteplotnú sklolaminátovú textíliu
• Povrchovú úpravu zo silikónového kaučuku

Sklolaminátový substrát si dokáže zachovať tepelnú stabilitu pri teplotách nad bežným prevádzkovým rozsahom silikónového povlaku.

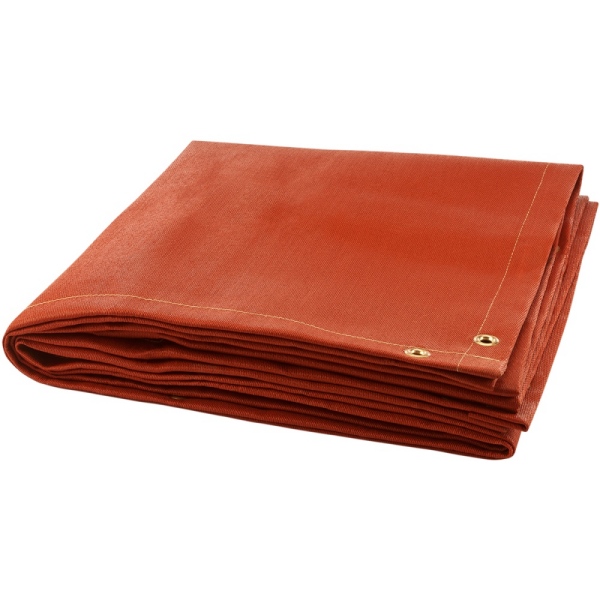

BSTFLEX Silikónom potiahnutá sklolaminátová zváracia deka, napríklad, používa sklolaminátový základ so silikónovým povrchom. Povlak je určený na zlepšenie flexibility, odolnosti proti oderu, odolnosti proti prepichnutiu a trvanlivosti pri manipulácii.

To znamená, že kupujúci by nikdy nemal predpokladať, že teplotná odolnosť základného sklolaminátu sa automaticky vzťahuje na potiahnutý povrch.

Pre vysokoteplotné aplikácie vyžadujúce potiahnutú tkaninu Silikónom potiahnuté zváracie deky z oxidu kremičitého možno tiež zvážiť, ale obmedzenie povlaku je stále potrebné vyhodnotiť nezávisle od substrátu z oxidu kremičitého.

Prečo záleží na hmotnosti a hrúbke tkaniny

Dve zváracie deky vyrobené z rovnakého vlákna môžu fungovať odlišne, pretože ich hmotnosť a konštrukcia sú odlišné.

Ťažšia tkanina vo všeobecnosti poskytuje viac materiálu medzi zdrojom tepla a chráneným povrchom. Hrubšia štruktúra môže tiež spomaliť prenos tepla.

Ťažšie však automaticky neznamená lepšie.

Zvýšenie hmotnosti tkaniny môže tiež zvýšiť:

• Hmotnosť deky
• Náročnosť manipulácie
• Objem skladovania
• Náročnosť inštalácie
• Cenu

Preto by sa hmotnosť tkaniny mala vyberať spolu s teplotou, trvaním expozície a požiadavkami na inštaláciu.

Horizontálne zváracie deky čelia závažnejšiemu tepelnému zaťaženiu

Orientácia deky môže dramaticky zmeniť prevádzkové podmienky.

Vertikálna inštalácia

Vertikálne zavesená zváracia deka zvyčajne zachytáva iskry a rozstrek, ktoré sa tkaniny dotknú len krátko predtým, než odpadnú.

To môže znížiť dobu trvania koncentrovaného pôsobenia tepla.

Horizontálna inštalácia

Deka umiestnená pod zváraním alebo rezaním môže čeliť závažnejším podmienkam, pretože horúce častice, troska alebo roztavený kov môžu dopadnúť na povrch a zostať tam.

Teplo sa koncentruje na jednom mieste po dlhšiu dobu.

Z tohto dôvodu by sa materiál, ktorý funguje uspokojivo ako vertikálna zváracia záclona, nemal automaticky považovať za vhodný pre horizontálne použitie pri silnom rozstreku.

Sálavé teplo vyžaduje iný prístup k výberu

Nie každá vysokoteplotná zváracia aplikácia zahŕňa priamy kontakt.

V zlievarňach, oblastiach pecí a závodoch na spracovanie kovov môže byť sálavé teplo dominantným tepelným rizikom.

V tejto situácii môže byť užitočný hliníkový povrch, pretože odráža časť prichádzajúcej sálavej energie namiesto toho, aby sa spoliehal len na hmotnosť tkaniny pri pohlcovaní tepla.

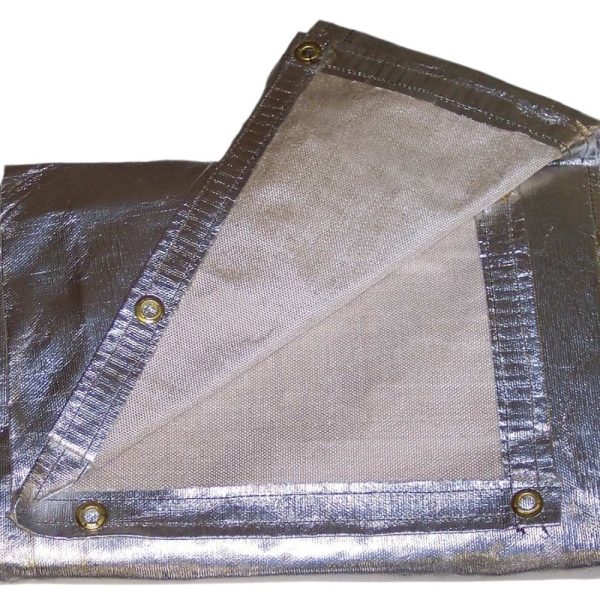

BSTFLEX Zváracia deka zo sklenených vlákien potiahnutá hliníkovou fóliou je navrhnutá pre aplikácie, kde je dôležitý odraz sálavého tepla.

Reflexná strana by mala byť zvyčajne otočená k zdroju sálavého tepla.

Hliníkový povrch by sa však nemal automaticky vyberať pre silné vystavenie priamemu roztavenému rozstreku. Ochrana proti sálavému teplu a ochrana proti priamemu kontaktu sú odlišné technické požiadavky.

Uhlíková plsť a vysokoteplotná izolácia

Uhlíková plsť zaujíma iné postavenie ako tkaná sklenená tkanina alebo tkanina z oxidu kremičitého.

Jej mäkká, porézna štruktúra môže poskytnúť účinnú tepelnú izoláciu a zároveň sa prispôsobiť strojom, potrubiam a nepravidelným komponentom.

Zváracia deka z uhlíkovej plsti od BSTFLEX je určená pre teploty do 1800°F (980°C), ale toto číslo by sa malo stále interpretovať podľa konštrukcie hotovej deky a skutočnej pracovnej atmosféry.

Uhlíkové materiály sa správajú na vzduchu inak ako vo vákuu alebo v inertných podmienkach pece. Preto by sa údaje o teplote uhlíkovej plsti určenej pre pece nemali automaticky prenášať na zváracie deky používané na otvorenom vzduchu.

Podrobné vysvetlenie nájdete v Akú teplotu vydrží plsť z uhlíkových vlákien?

Vysoká teplota nemusí vždy znamenať náročné zváranie

„Vysoká teplota“ a „náročné zváranie“ sú súvisiace, ale nie identické pojmy.

Deka môže byť vystavená silnému sálavému teplu bez toho, aby na ňu dopadol roztavený kov. Iná deka môže pracovať pri nižšej priemernej teplote, pričom je vystavená opakovanej ťažkej troske a ostrým úlomkom z brúsenia.

Kompletný výber by preto mal zhodnotiť tepelné aj mechanické riziká.

Výber teploty podľa aplikácie

Všeobecné zváranie a výroba

Pri bežnom zváraní, výrobe a ochrane pred iskrami sa ako prvý materiál často posudzujú konštrukcie zo sklenených vlákien, pretože ponúkajú ekonomickú ochranu a jednoduchú manipuláciu.

Ťažké rezanie a náročné práce za tepla

Tkanina s vysokým obsahom oxidu kremičitého môže byť vhodnejšia tam, kde sa očakáva silnejšie tepelné zaťaženie, ťažké rezanie a opakované vystavenie.

Opakovaná manipulácia v dielni

Silikónom potiahnuté sklenené vlákno môže byť užitočné tam, kde sa prikrývka opakovane inštaluje, odstraňuje, ťahá alebo skladá a kde je dôležitá odolnosť povrchu.

Zóny sálavého tepla

Hliníkové sklenené vlákno by sa malo zvážiť tam, kde je primárnou požiadavkou odraz sálavej energie.

Lokalizovaná tepelná izolácia

Uhlíková plsť sa môže zvážiť tam, kde je potrebná ľahká, prispôsobivá izolačná vrstva okolo nepravidelných komponentov.

Nešpecifikujte zváraciu prikrývku iba podľa procesu zvárania

Pojmy ako MIG, TIG, oblúkové zváranie a plazmové rezanie pomáhajú opísať aplikáciu, ale neposkytujú dostatok informácií na výber prikrývky.

Dve zváracie stanice MIG môžu vytvárať veľmi odlišné tepelné prostredia v závislosti od:

• Úrovne prúdu a výkonu
• Vzdialenosti od prikrývky
• Typu a množstva rozstreku
• Orientácie prikrývky
• Dĺžky vystavenia
• Vetrania
• Blízkosti horúcich komponentov

Tepelné riziko by sa preto malo posudzovať nezávisle od názvu procesu.

Informácie, ktoré treba poskytnúť pri žiadosti o vysokoteplotnú zváraciu prikrývku

Ak chcete vybrať správnu konštrukciu, poskytnite čo najviac z nasledujúcich informácií:

• Bežná prevádzková teplota
• Maximálna teplota
• Doba vystavenia maximálnej teplote
• Proces zvárania, rezania, brúsenia alebo spájkovania
• Priamy plameň alebo nepriame vystavenie teplu
• Úroveň sálavého tepla
• Prítomnosť iskier, rozstreku alebo roztavenej trosky
• Horizontálna alebo vertikálna poloha prikrývky
• Vzdialenosť od zdroja tepla
• Požadované rozmery prikrývky
• Požadovaná hrúbka alebo hmotnosť tkaniny
• Frekvencia používania
• Inštalácia v interiéri alebo exteriéri
• Požadované priechodky alebo vystužené okraje
• Očakávané nákupné množstvo

Tieto informácie umožňujú dodávateľovi vyhodnotiť kompletný tepelný stav namiesto výberu materiálu iba na základe teploty.

Teplotné hodnotenie verzus materiál zváracej deky

Ak je hlavnou otázkou, akú konštrukciu vlákien zvoliť, pozrite si náš podrobný sprievodca:

Materiály zváracích diek: sklolaminát, oxid kremičitý, silikón, hliníková vrstva a uhlíková plsť.

Tento článok porovnáva materiálové skupiny, zatiaľ čo tento sprievodca sa zameriava konkrétne na to, ako by sa mali interpretovať teplotné hodnotenia a prevádzkové podmienky.

Často kladené otázky

Akú teplotu zvládne zváracia deka?

Neexistuje jedno teplotné hodnotenie pre všetky zváracie deky. Použiteľná teplota závisí od základného vlákna, povrchovej úpravy, hrúbky, konštrukcie, dĺžky expozície a pracovného prostredia. Namiesto všeobecnej teploty zváracej deky by sa mali použiť hodnotenia pre konkrétny produkt týkajúce sa nepretržitej a krátkodobej prevádzky.

Aká je najlepšia zváracia deka pre vysoké teploty?

Správny materiál závisí od toho, ako sa teplo dostáva k deke. Tkanina s vysokým obsahom oxidu kremičitého sa bežne zvažuje pri silnom tepelnom zaťažení, hliníkové tkaniny pri sálavom teple a uhlíková plsť pri prispôsobivej tepelnej izolácii. Musí sa zohľadniť aj mechanické zaťaženie a poloha deky.

Je oxid kremičitý odolnejší voči teplu ako sklolaminát?

Textil s vysokým obsahom oxidu kremičitého sa vo všeobecnosti vyberá pre prevádzku s vyššou teplotou než bežný sklolaminát. Konečná použiteľná teplota však závisí od skutočnej triedy tkaniny, hmotnosti, povrchovej úpravy a konštrukcie hotovej deky.

Dokáže sklolaminát potiahnutý silikónom odolať rovnakej teplote ako bežný sklolaminát?

Nie nevyhnutne. Silikónový povlak môže mať nižšiu pracovnú teplotu ako sklolaminátový podklad. Pri špecifikovaní zváracej deky potiahnutej silikónom by sa preto mal povlak a základná tkanina hodnotiť oddelene.

Má hrubšia zváracia deka vyššie teplotné hodnotenie?

Nie automaticky. Dodatočná hrúbka môže zlepšiť tepelnú separáciu a odolnosť voči prenosu tepla, ale chemické zloženie vlákien a povrchová úprava stále určujú základné tepelné limity materiálu.

Je vodorovná zváracia deka vystavená väčšiemu teplu ako zvislá deka?

Môže byť. Horúce častice a roztavený rozstrek môžu zostať na vodorovnom povrchu namiesto toho, aby odpadli, čo vytvára dlhšiu lokalizovanú expozíciu. Preto by sa orientácia deky mala zahrnúť do procesu výberu materiálu.

Aký je rozdiel medzi hodnotením nepretržitej a prerušovanej teploty?

Hodnotenie nepretržitej prevádzky sa vzťahuje na dlhodobú prevádzku v stanovenom teplotnom rozsahu. Hodnotenie prerušovanej alebo krátkodobej prevádzky sa vzťahuje na dočasnú expozíciu vyššej teplote. Krátkodobá hodnota by sa nemala považovať za hodnotenie nepretržitej prevádzky.

Vyžiadajte si odporúčanie pre vysokoteplotnú zváraciu deku

BSTFLEX vyrába vysokoteplotné zváracie deky pre priemyselné zváranie, rezanie, brúsenie, údržbu a ochranu pri prácach s otvoreným ohňom.

Dostupné konštrukcie zahŕňajú sklolaminát, oxid kremičitý, sklolaminát potiahnutý silikónom, oxid kremičitý potiahnutý silikónom, hliníkový sklolaminát a uhlíkovú plsť, pričom pre OEM a priemyselné projekty sú k dispozícii vlastné rozmery, hmotnosti tkanín, vystužené okraje, vysokoteplotné šitie a konfigurácie priechodiek.

Pošlite nám svoju prevádzkovú teplotu, maximálnu teplotu, typ tepelnej expozície, polohu deky, požadované rozmery a množstvo. BSTFLEX môže vyhodnotiť aplikáciu a odporučiť vhodnú konštrukciu zváracej deky.
